SL-SMT 5.00HC/22/180G 3.2SN BK BX

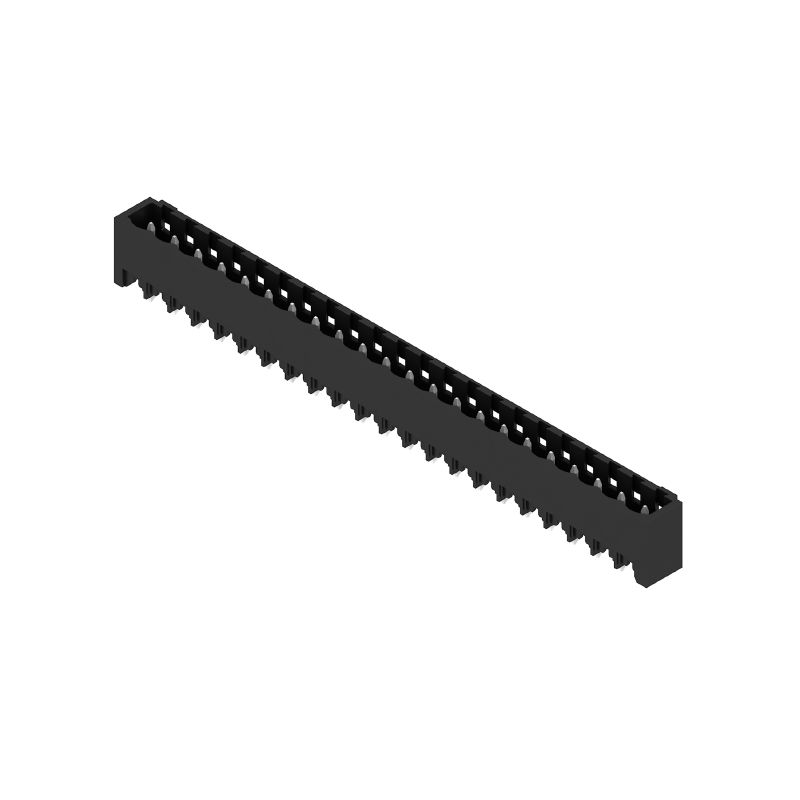

Zdjęcie produktu
SL-SMT 5.00HC/22/180G 3.2SN BK BX
Zdjęcie produktu
SL-SMT 5.00HC/22/180G 3.2SN BK BX
Rysunek wymiarowany
SL-SMT 5.00HC/22/180G 3.2SN BK BX
Zaleta produktu
Safe power transmission
Proven properties
SL-SMT 5.00HC/22/180G 3.2SN BK BX
Zaleta produktu
Compliant with existing standards

SL-SMT 5.00HC/22/180G 3.2SN BK BX

Ten produkt jest już niedostępny.

PCB plug-in connector, male header, closed side, THT/THR solder connection, 5.00 mm, Number of poles: 22, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box

Nr. produktu 1841360000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 4 Jest odpowiednikiem 1 Produkty pokrewne 12
Approvals General ordering data Abmessungen und Gewichte Environmental Product Compliance Systemkennwerte Werkstoffdaten Jmenovité údaje podle IEC Nenndaten nach CSA UL 1059 névleges adatok Verpackungen Important note Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

General ordering data

Wersja
PCB plug-in connector, male header, closed side, THT/THR solder connection, 5.00 mm, Number of poles: 22, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box
Nr zam.
1841360000
Typ
SL-SMT 5.00HC/22/180G 3.2SN BK BX
GTIN (EAN)
4032248352265
Ilość
20 Штука
Produktparametrar
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Förpackning
Box
Status dostawy
Discontinued
Ostatnia data zamówienia
/Date(1793401200000)/

Abmessungen und Gewichte

Głębokość
8,5 mm
Głębokość (cale)
0,335 inch
Wysokość
15,2 mm
Hauteur (pouces)
0,598 inch
Hauteur version la plus basse
12 mm
Szerokość
113,2 mm
폭 (인치)
4,457 inch
Masa netto
9,22 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

Systemkennwerte

Rodzina produktów
OMNIMATE Signal - series BL/SL 5.00
Rodzaj przyłącza
Board connection
montaż na płytce drukowanej
THT/THR-forrasztott csatlakozással
Raster w mm (P)
5 mm
Raster w calach (P)
0,197 "
kąt odejścia
180°
Liczba biegunów
22
liczba kołków lutowanych na biegun
1
Długość kołka lutowniczego (l)
3,2 mm
Tolerancja długości kołka lutowniczego
+0,1 / -0,2 mm
Wymiary kołka lutowniczego
d = 1,2 mm
ośmiokątny
Wymiary kołka lutowniczego = d tolerancja
0 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1,5 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
105 mm
L1 w calach
4,134 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Siła wtykania/biegun, maks.
7 N
Siła ciągnięcia / biegun, maks.
5,5 N

Werkstoffdaten

Materiał izolacyjny
LCP GF
Barwny
negro
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matowe
Struktura warstwowa wtyku
1...3 µm Ni / 2...4 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-30 °C
Zakres temperatur montaż, max.
100 °C

Jmenovité údaje podle IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
27,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
19 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
16,5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV

Nenndaten nach CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1176845
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
15 A
Prąd znamionowy (grupa użytkowa D / CSA)
15 A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

UL 1059 névleges adatok

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
18,5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Verpackungen

opakowanie
Box
Długość VPE
168 mm
Szerokość VPE
42 mm
Wysokość VPE
70 mm

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 솔더 구멍 D의 직경 = 1.4+0.1mm
  • 솔더 구멍 D의 직경 = 1.5 + 0.1 mm, 9 폴
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
