SL-SMT 5.08HC/07/90 1.5SN BK RL
SL-SMT 5.08HC/07/90 1.5SN BK RL

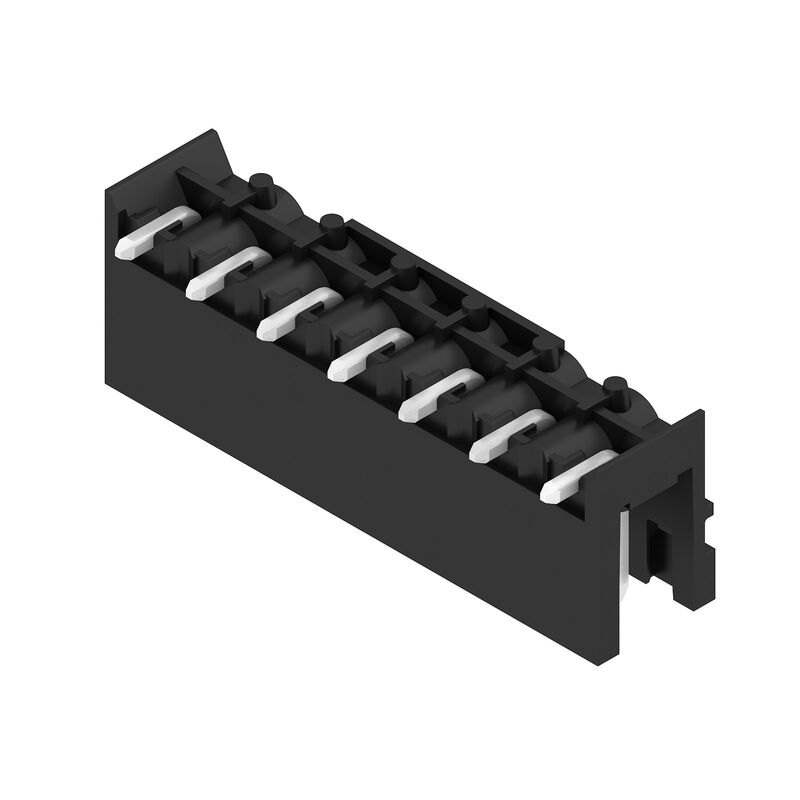

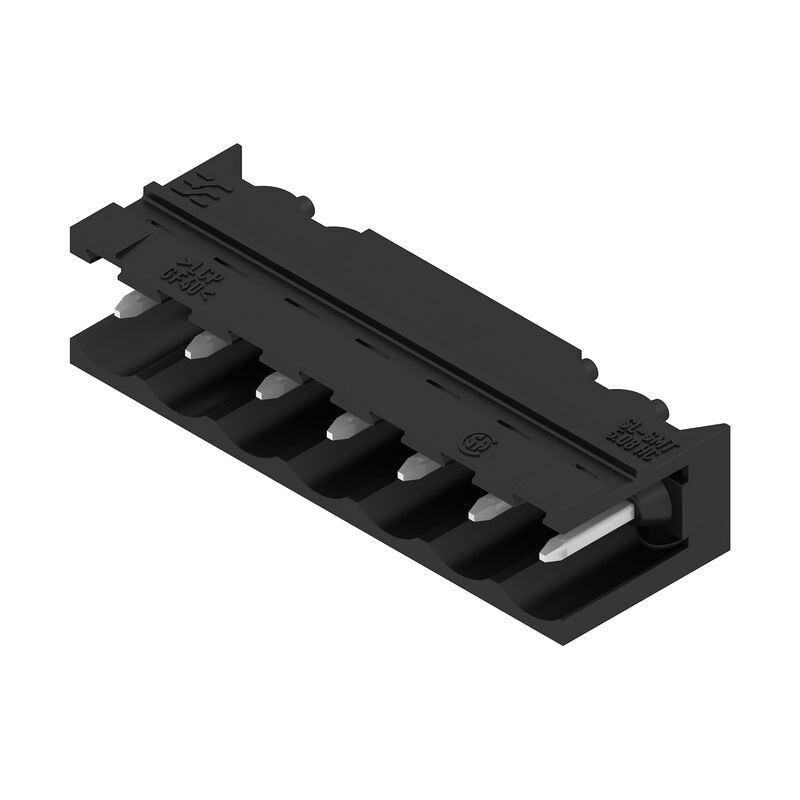

Product image
SL-SMT 5.08HC/07/90 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/07/90 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/07/90 1.5SN BK RL
Dimensional drawing
  • SMT-eljáráshoz optimalizálva
  • Az automatizálási igényekhez tervezve
SL-SMT 5.08HC/07/90 1.5SN BK RL
Felhasználási példa
  • Megfelelés az érvényes szabványoknak
SL-SMT 5.08HC/07/90 1.5SN BK RL
A termék előnyei
  • Megtakarítja a tápellátás csatlakoztatását
  • Bevált tulajdonságok

SL-SMT 5.08HC/07/90 1.5SN BK RL

Connettore per circuito stampato, Connettore maschio, aperto lateralmente, Collegamento a saldare THT/THR, 5.08 mm, Numero di poli: 7, 90°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Tape

Cikkszám 1774814001
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 6 A következő ellendarabja 17 Kapcsolódó termékek 9
Agréments Dati generali per l’ordinazione Dimensions et poids Conformità ambientale del prodotto Specifiche di sistema Données des matériaux Données nominales selon CEI Données nominales selon CSA UL 1059에 따른 정격 데이터 Emballage Nota importante 분류

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Dati generali per l’ordinazione

Version
Connettore per circuito stampato, Connettore maschio, aperto lateralmente, Collegamento a saldare THT/THR, 5.08 mm, Numero di poli: 7, 90°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Tape
Order No.
1774814001
Type
SL-SMT 5.08HC/07/90 1.5SN BK RL
GTIN (EAN)
4032248167708
Qty.
350 items
Product data
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Packaging
Tape

Dimensions et poids

Depth
12 mm
Depth (inches)
0,472 inch
Height
10 mm
높이 (인치)
0,394 inch
가장 낮은 버전의 높이
8,5 mm
Width
35,56 mm
Width (inches)
1,4 inch
Net weight
2,866 g

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme senza esenzione
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Specifiche di sistema

Product family
OMNIMATE Signal - Serie BL/SL 5.08
Type of connection
Collegamento al circuito stampato
Mounting onto the PCB
THT/THR 용접 결선
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
90°
Number of poles
7
Number of solder pins per pole
1
Solder pin length (l)
1,5 mm
Solder pin length tolerance
0 / -0.3 mm
Solder pin dimensions
d = 1.2 mm
Octagonal
Solder eyelet hole diameter (D)
1,4 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
30,48 mm
L1 в дюймах
1,2 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Усилие вставки на полюс, макс.
9 N
Max. dragkraft/pol
7 N

Données des matériaux

Insulating material
LCP GF
Colour
nero
Colour chart (similar)
RAL 9011과 유사
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact material
Cu-alloy
Contact surface
cynowana
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matowe
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn matowe
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Données nominales selon CEI

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
27,5 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

Données nominales selon CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18,5 A
Rated current (Use group D / CSA)
18,5 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

UL 1059에 따른 정격 데이터

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Emballage

ESD Level packaging
dissipatif statique
Packaging
Tape
VPE length
330 mm
VPE width
330 mm
VPE height
61 mm
Tape depth (T2)
12,8 mm
Tape width (W)
56 mm
Tape pocket depth (K0)
12,3 mm
Tape pocket height (A0)
12,3 mm
Tape pocket width (B0)
35,66 mm
Tape pocket separation (P1)
16 mm
Tape hole separation (E)
1,75 mm
Tape pocket separation (F)
26,2 mm
Tape reel diameter ∅ (A)
330 mm
Surface resistance
Rs = 109 - 1012 Ω

Nota importante

IPC conformity
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notes
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 솔더 구멍 D의 직경 = 1.4+0.1mm
  • 솔더 구멍 D의 직경 = 1.5 + 0.1 mm, 9 폴
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
