SLD 5.00/30/90G 3.2 SN OR BX

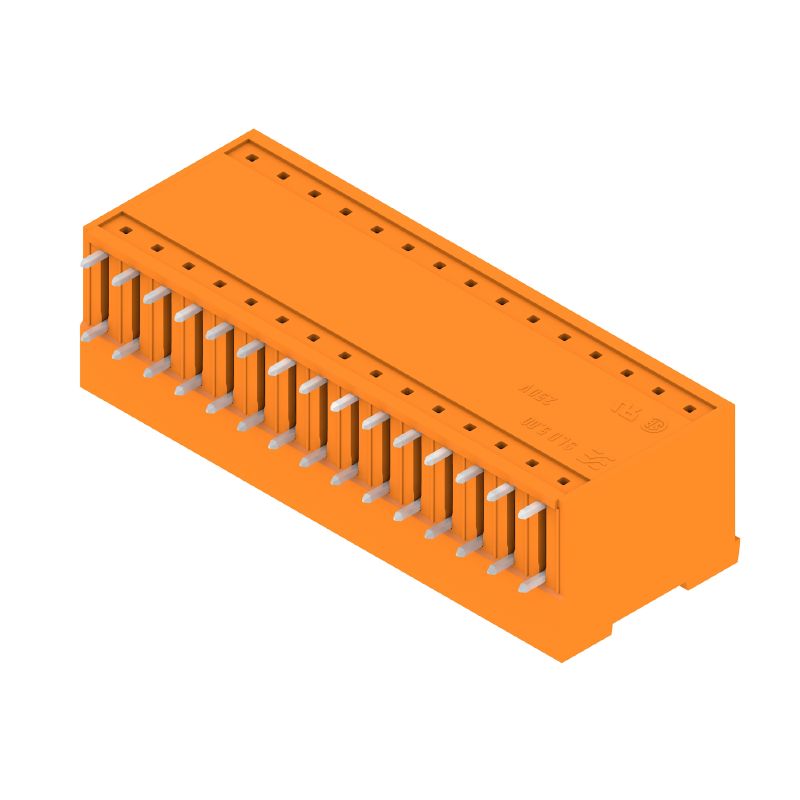

Obrázek výrobku
SLD 5.00/30/90G 3.2 SN OR BX

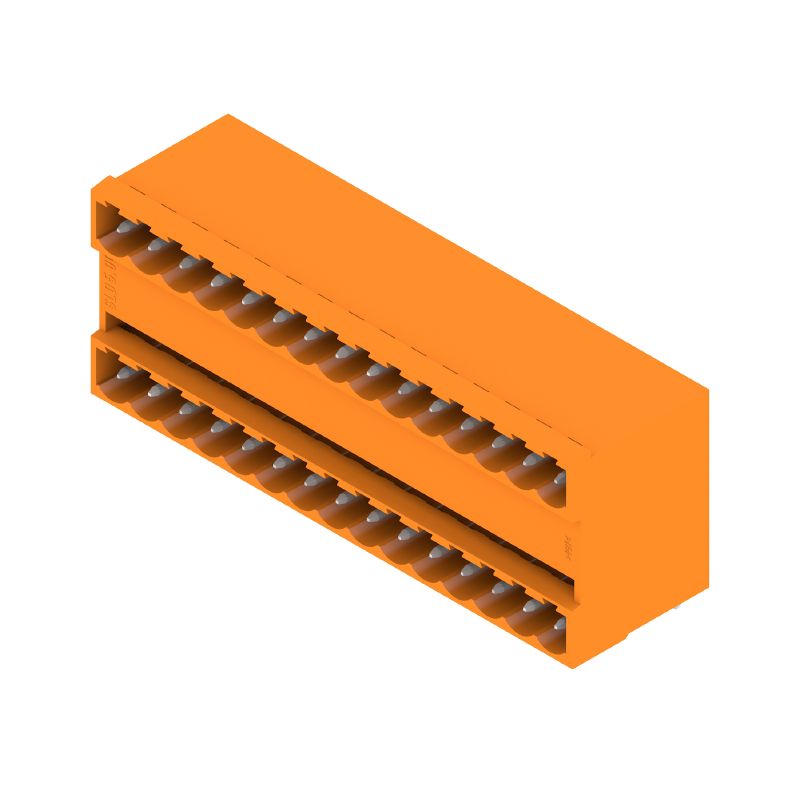

Obrázek výrobku
SLD 5.00/30/90G 3.2 SN OR BX
Dimensional drawing

SLD 5.00/30/90G 3.2 SN OR BX

Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.00 mm, Počet pólů: 30, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box

ID výrobku 1614480000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Je protikusem 8 Příbuzné výrobky 25
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Märkdata enligt IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Všeobecné objednací údaje

Версия
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.00 mm, Počet pólů: 30, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
Заказ №
1614480000
Тип
SLD 5.00/30/90G 3.2 SN OR BX
GTIN (EAN)
4008190031114
Кол.
10 ks
Údaje výrobku
IEC: 400 V / 11 A
UL: 300 V / 10 A
Balení
Box

Rozměry a hmotnosti

Глубина
22 mm
Глубина (дюймов)
0,866 inch
Высота
31,25 mm
Výška (v palcích)
1,23 inch
Nejvyšší nebo nejnižší verze
28,05 mm
Ширина
76,96 mm
Šířka (v palcích)
3,03 inch
Масса нетто
30,4 g

Shoda produktu s prostředím

Состояние соответствия RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,00
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
5 mm
Pitch in inches (P)
0,197 "
Outgoing elbow
90°
Počet pólů
30
Количество контактных штырьков на полюс
1
Pájecí kolík, délka (l)
3,2 mm
솔더핀 길이 공차
+0,1 / -0,2 mm
Размеры выводов под пайку
d = 1,2 mm
Osmiúhlý
Solder pin dimensions = d tolerance
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
70 mm
L1 v palcích
2,756 "
Počet řad
2
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Zásuvná síla / pól, max.
3 N
Tažná síla / pól, max.
3 N

Údaje o materiálu

Изоляционный материал
PBT
Цветовой код
Oranžová
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Материал контакта
Slitina
Поверхность контакта
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Märkdata enligt IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
11 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
8,5 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
9,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
7 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
1 x 1 s se 120 A

Jmenovité údaje podle CSA

Institute (CSA)
CSA
N° certificato (CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Номинальный ток (группа использования D/CSA)
10 A
Ссылка на утвержденные значения
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Ссылка на утвержденные значения
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Packaging
Box
VPE hosszúság
179 mm
Larghezza VPE
101 mm
VPE height
55 mm

Důležitá poznámka

Соответствие IPC
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Примечания
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Odstupy mezi řadami: viz rozvržení otvorů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
