SP-BLZP 5.08 16P CLAMSHELL KIT

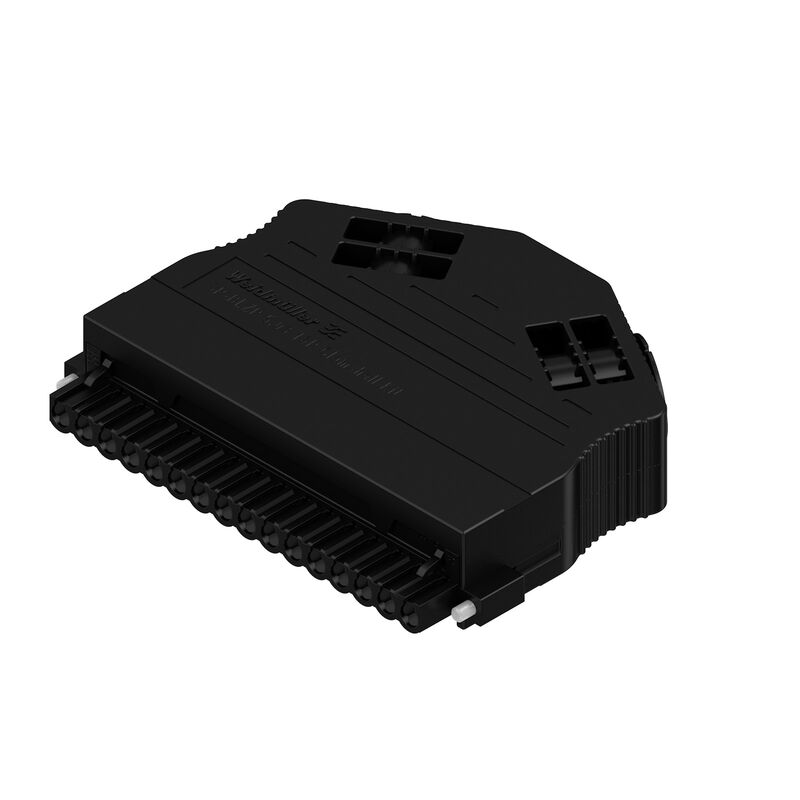

Imagen de producto
SP-BLZP 5.08 16P CLAMSHELL KIT

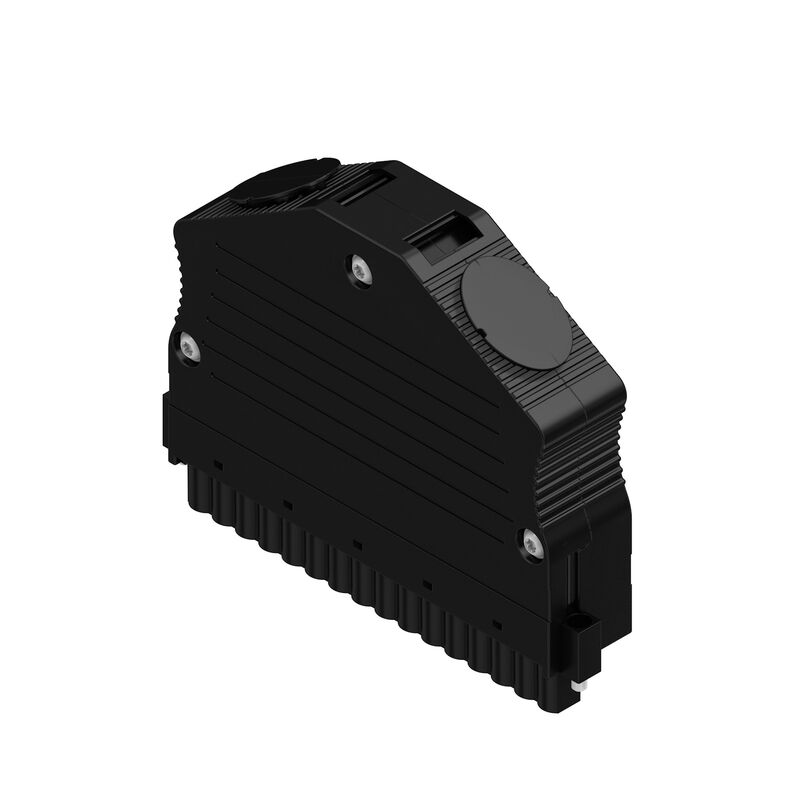

Imagen de producto
SP-BLZP 5.08 16P CLAMSHELL KIT
Imagen de producto
Similar a la ilustración
SP-BLZP 5.08 16P CLAMSHELL KIT

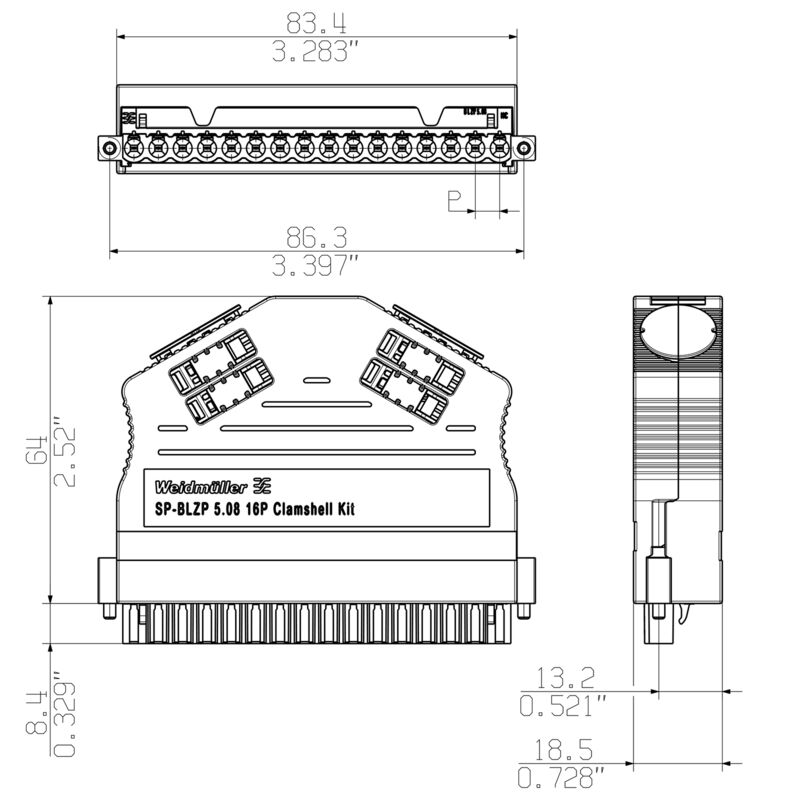

Dibujo acotado
SP-BLZP 5.08 16P CLAMSHELL KIT
Dimensional drawing
SP-BLZP 5.08 16P CLAMSHELL KIT
Graph
SP-BLZP 5.08 16P CLAMSHELL KIT
Ejemplo de uso

SP-BLZP 5.08 16P CLAMSHELL KIT

Conector para placa c.i., Carcasa protectora, enchufe hembra, 5.08 mm, Número de polos: 16, 180°, Sección de embornado, máx. : 4 mm², Caja

N.º de artículo 2697690000
Descargar hoja de datos Soporte técnico Descargas de productos
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
Conector para placa c.i., Carcasa protectora, enchufe hembra, 5.08 mm, Número de polos: 16, 180°, Sección de embornado, máx. : 4 mm², Caja
Código
2697690000
Tipo
SP-BLZP 5.08 16P CLAMSHELL KIT
GTIN (EAN)
4050118704464
Cantidad
1 Pieza
Valores característicos del producto
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Embalaje
Caja

Dimensiones y pesos

Profundidad
18,5 mm
Profundidad (pulgadas)
0,728 inch
Altura
72,4 mm
Altura (pulgadas)
2,85 inch
Anchura
91,1 mm
Anchura (pulgadas)
3,587 inch
Peso neto
90 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Familia del producto
OMNIMATE Signal - Serie BL/SL 5.08
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Dirección de salida de conductor
180°
Número de polos
16
Número de series
1
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Resistencia de paso
≤5 mΩ
Codificable
Sí
Tornillo de apriete
M 2,5
Punta de destornillador
0,6 x 3,5
PH 1
PZ 1
Punta de destornillador normativa
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Caja para pala de destornillador
T8
Fuerza de inserción/polo, máx.
10 N
Fuerza de extracción/polo, máx.
9 N
Par de apriete
  • Tipo de par:
    Conexión de conductor
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,4 Nm
      • máx.:
        0,5 Nm
  • Tipo de par:
    Sujeción lateral
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,2 Nm
      • máx.:
        0,25 Nm
  • Tipo de par:
    Carcasa
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,4 Nm
      • máx.:
        0,5 Nm

Datos del material

Materiales aislantes
PBT
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas del contacto del conector
4...8 µm Sn estañado en caliente
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-40 °C
Temperatura de servicio, max.
120 °C

Conductores aptos para conexión

Sección de embornado, mín.
0,13 mm²
Sección de embornado, máx.
4 mm²
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
4 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
4 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,2 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,2 mm²
con terminal tubular según DIN 46 228/1, máx.
4 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2,8 mm x 2,4 mm
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409500000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0373000000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9019160000
Texto de referencia
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
23 A
Corriente nominal, número de polos máx. (Tu=20 °C)
18 A
Corriente nominal, número de polos mín. (Tu=40 °C)
21 A
Corriente nominal, número de polos máx. (Tu=40 °C)
16 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Datos nominales según CSA

Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
50 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
20 A
Sección de conexión del conductor AWG, mín.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12

Datos nominales según UL 1059

Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12

Embalaje

Embalaje
Caja
Longitud de VPE
119 mm
Anchura VPE
118 mm
Altura de VPE
49 mm

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
