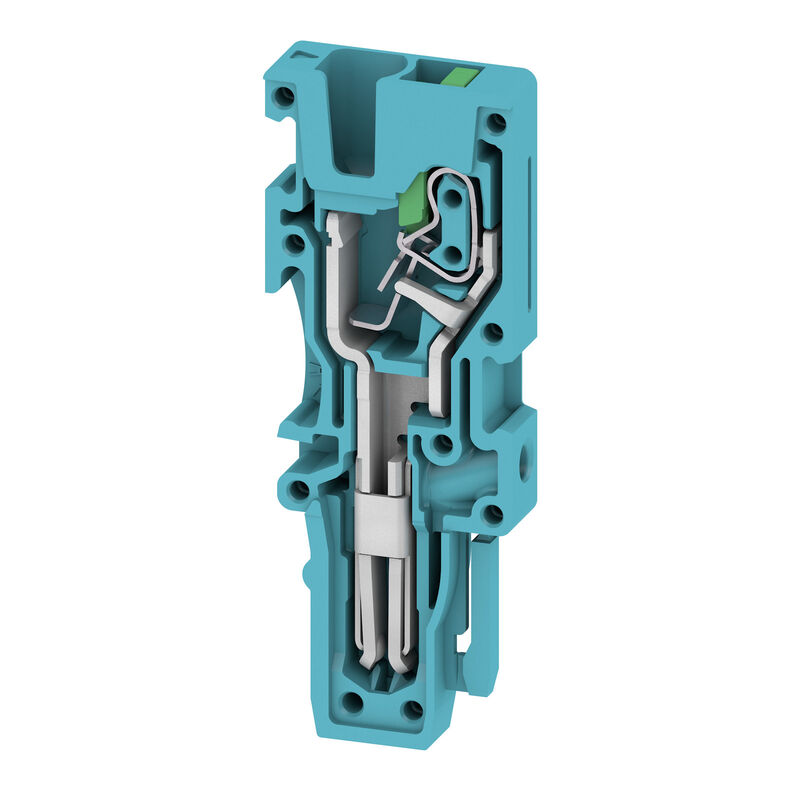

SPG 2.5 L BL

SPG 2.5 L BL

Conector macho (borne), SNAP IN, 2.5 mm², 24 A, 800 V, Número de conexiones: 1, Número de polos: 1, Anchura: 5.1 mm

N.º de artículo 3030290000
Descargar hoja de datos Soporte técnico
Accesorios 12 es accesorio de 14 Productos relacionados 317
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Klemmbare Leiter (Bemessungsanschluss) General Datos nominales Bemessungsdaten nach UL Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
ec

Datos generales para pedido

Versión
Conector macho (borne), SNAP IN, 2.5 mm², 24 A, 800 V, Número de conexiones: 1, Número de polos: 1, Anchura: 5.1 mm
Código
3030290000
Tipo
SPG 2.5 L BL
GTIN (EAN)
4099986973312
VPE
50 Pieza

Dimensiones y pesos

Profundidad
42,5 mm
Profundidad (pulgadas)
1,673 inch
Altura
16,5 mm
Altura (pulgadas)
0,65 inch
Anchura
5,1 mm
Anchura (pulgadas)
0,201 inch
Nettogewicht
3,309 g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Material básico
Wemid
Barevný
azul
Color componentes de accionamiento
verde
Grado inflamabilidad según UL 94
V-0

Valores característicos del sistema

Abschlussplatte erforderlich
Sí
Anzahl der Potentiale
1
Número de pisos
1

Klemmbare Leiter (Bemessungsanschluss)

Calibre según 60 947-1
A3
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
top
Longitud de desaislado
10 mm
Número de conexiones
1
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 14
Sección de conexión del conductor, flexible, max.
2,5 mm²
Sección de conexión del conductor, flexible, mín.
0,34 mm²
Sección de embornado, máx.
4 mm²
Sección de embornado, mín.
0,34 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,34 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,34 mm²
Sección del conductor, semirrígido, máx.
2,5 mm²
Sección del conductor, semirrígido, mín.
0,34 mm²
Sección transversal de conductor, núcleo rígido, máx.
2,5 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,34 mm²
Tipo de conexión
SNAP IN

General

Normas
In accordance with IEC 60947-7-1
Número de polos
1
Sección de conexión del conductor AWG, min.
AWG 22
Sección de conexión del conductor AWG, máx.
AWG 14

Datos nominales

Sección nominal
2,5 mm²
Bemessungsspannung
800 V
Tensión nominal DC
800 V
Corriente nominal
24 A
Strom bei max. Leiter
24 A
Normen
Según IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1,33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77 mW
Categoría de sobretensión
III
Grado de polución
3

Bemessungsdaten nach UL

Corriente Gr B (cURus)
20 A
Corriente Gr C (cURus)
20 A
Corriente Gr D (cURus)
5 A
Núm. de certificación (cURus)
ec
Sección del conductor Cableado de campo máx. (cURus)
12 AWG
Sección del conductor Cableado de campo mín. (cURus)
22 AWG
Sección del conductor Cableado de fábrica máx. (cURus)
12 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
22 AWG
Tensión Gr B (cURus)
600 V
Tensión Gr C (cURus)
600 V
Tensión Gr D (cURus)
600 V

Clasificaciones

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
