Caratteristiche
| Versione | RIDERSERIES RCI, Zoccolo portarelè, Numero di contatti: 2, Contatto di scambio, Corrente permanente: 8 A, Collegamento a vite |
| N. d’ordine | 8869490000 |
| Tipo | SRC-I 2CO |
| GTIN (EAN) | 4032248614448 |
| CPZ | 10 Pezzo |

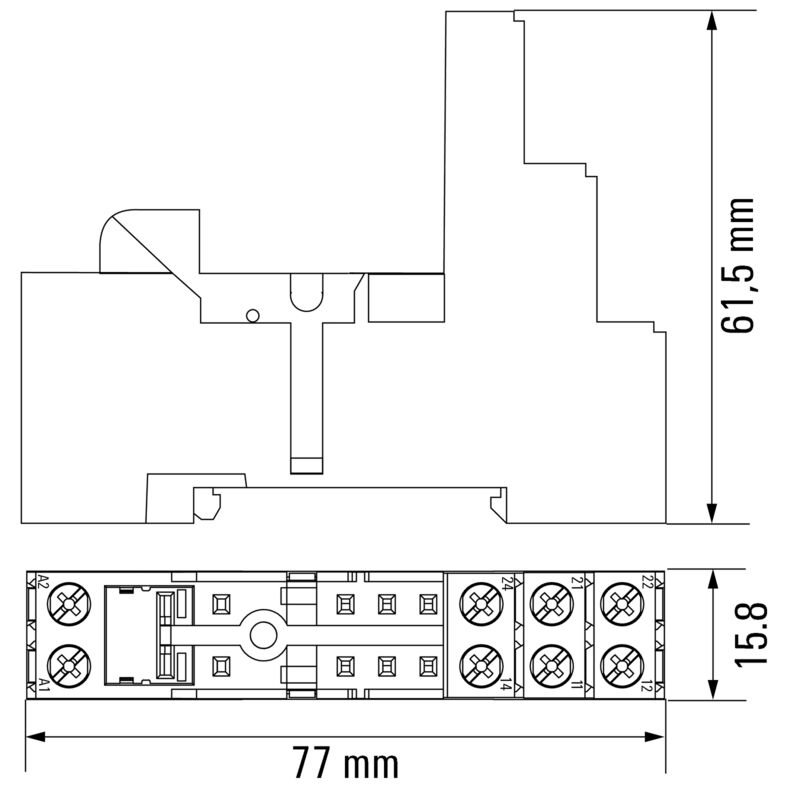

| Profondità | 61,5 mm |
| Profondità (pollici) | 2,421 inch |
| Posizione verticale | 77 mm |
| Altezza (pollici) | 3,031 inch |
| Larghezza | 15,8 mm |
| Larghezza (pollici) | 0,622 inch |
| Peso netto | 39,28 g |
| Temperatura di magazzinaggio | -40 °C...70 °C |
| Temperatura d'esercizio | -40 °C...70 °C |
| Umidità | 40°C/93% umidità rel., senza condensa |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| N° certificato (cURus) | E223759 |
| Tensione di commutazione nominale | 250 V AC |

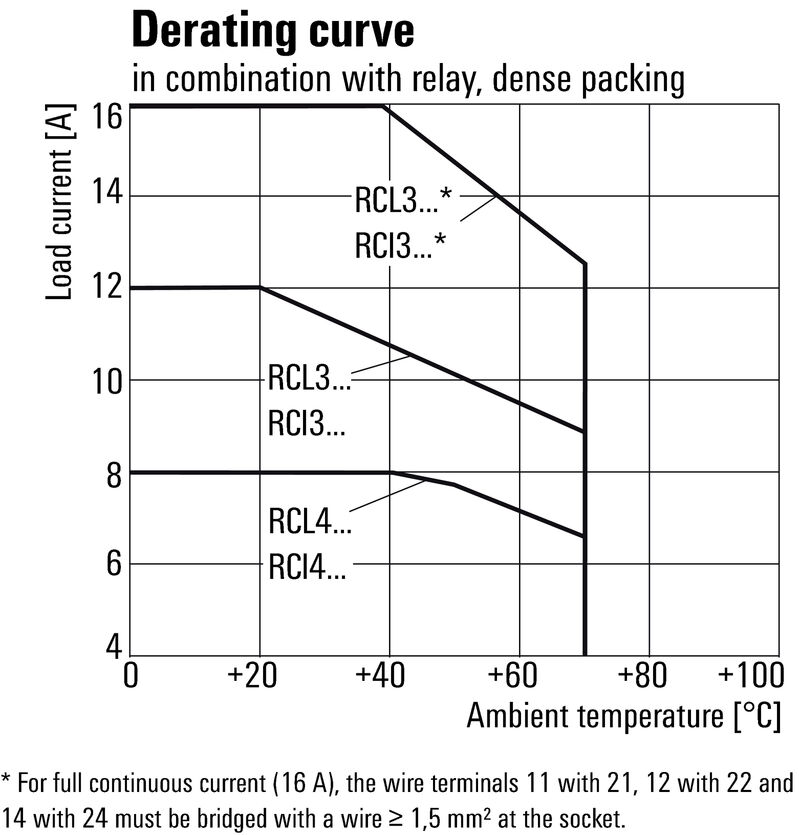

| Corrente permanente | 8 A @ 2CO; 12 A @ 1CO senza collegamenti del cavo di uscita ponticellati; 16 A @ 1CO con collegamenti del cavo di uscita ponticellati |
| Tensione di commutazion AC, max. | 250 V |
| Tipo di contatto | 2 Contatto di scambio |

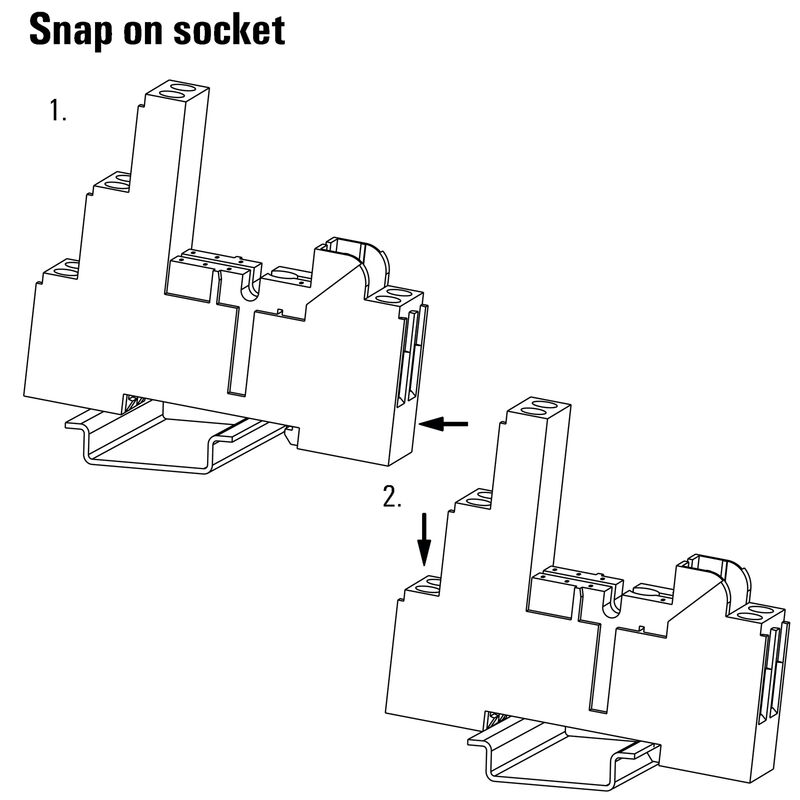

| Guida | TS 35 |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-0 |
| Tensione nominale | 250 V |
| Grado di lordura | 2 |
| Classe di sovratensione | III |
| Gruppo materiali isolanti | IIIa |
| Distanza in aria e superficiale lato comando/lato di carico | ≥ 10 mm |
| Rigidità dielettrica lato comando - lato di carico | 5 kVeff / 1min |
| Tipo di isolamento in ingresso e in uscita | Isolamento rinforzato |
| Rigidità dielettrica dei contatti adiacenti | 2,5 KVeff / 1 min. |
| Tipo di isolamento nei contatti vicini | Isolamento funzionale |
| Rigidità dielettrica del contatto aperto | 1 kVeff / 1 min |
| Grado di protezione | IP20 |
| N° certificato (CSA) | 249409-2295474 |
| N° certificato (cURus) | E223759 |
| Tecnica di collegamento cavi | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio, max. | 0,7 Nm |
| Campo di serraggio, collegamento di dimensionamento | 2,5 mm² |
| Campo di sezioni, min. | 1 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo, rigido, min. | 1 mm² |
| Sezione di collegamento cavo, rigido, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 1 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 1 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 1 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 2,5 mm² |
| Sezione di collegamento cavo flessibile, 2 conduttori innestabili, min. | 1 mm² |
| Sezione di collegamento cavo, flessibile, 2 conduttori innestabili, max. | 1,5 mm² |
| Dimensione lama | Gr. PZ1 |
| Passo in mm (P) | 5 mm |
| Informazioni sul prodotto | IP20 senza conduttore con collegamento a staffa di serraggio completamente aperto. |
| Omologazione/Certificato/Documento di conformità | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35365) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66729) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8869490000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8869490000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E223759 |
