SU 10.16HP/03/270MF2 3.5AG BK BX

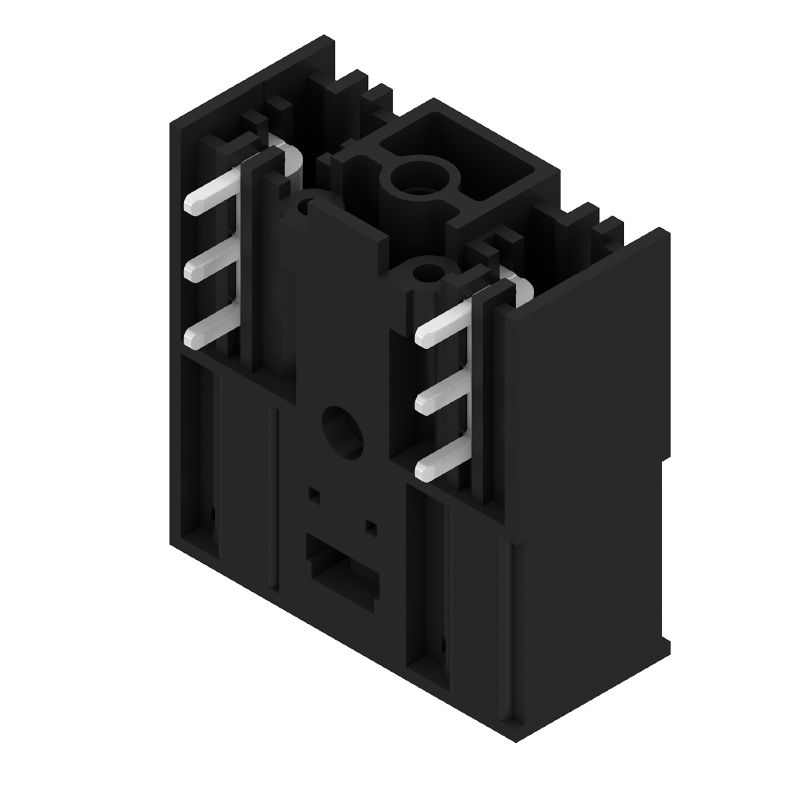

Imagen de producto
SU 10.16HP/03/270MF2 3.5AG BK BX
Imagen de producto
SU 10.16HP/03/270MF2 3.5AG BK BX
Dimensional drawing
SU 10.16HP/03/270MF2 3.5AG BK BX
Connection diagram
SU 10.16HP/03/270MF2 3.5AG BK BX
Ejemplo de uso

SU 10.16HP/03/270MF2 3.5AG BK BX

Conector para placa c.i., Conector macho, cerrado lateralmente / brida para soldar intermedia, Conexión por soldadura THT, 10.16 mm, Número de polos: 3, 270°, Longitud del terminal de soldadura (l): 3.5 mm, Plateado, negro, Caja

N.º de artículo 2580830000
Descargar hoja de datos Soporte técnico Descargas de productos
Es contrapieza de 2 Productos relacionados 15
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Версия
Conector para placa c.i., Conector macho, cerrado lateralmente / brida para soldar intermedia, Conexión por soldadura THT, 10.16 mm, Número de polos: 3, 270°, Longitud del terminal de soldadura (l): 3.5 mm, Plateado, negro, Caja
Заказ №
2580830000
Тип
SU 10.16HP/03/270MF2 3.5AG BK BX
GTIN (EAN)
4050118589672
Cantidad
42 Pieza
Valores característicos del producto
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Embalaje
Caja

Dimensiones y pesos

Глубина
32 mm
Profundidad (pulgadas)
1,26 inch
Высота
17,1 mm
Altura (pulgadas)
0,673 inch
Altura construcción baja
13,6 mm
Ширина
40,64 mm
Anchura (pulgadas)
1,6 inch
Peso neto
15,324 g

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Especificaciones del sistema

제품군
OMNIMATE Power - Serie BU/SU 10.16HP
Type de raccordement
Conexión de tarjetas
montaż na płytce drukowanej
Conexión por soldadura THT
Raster w mm (P)
10,16 mm
Raster w calach (P)
0,4 "
kąt odejścia
270°
Liczba biegunów
3
liczba kołków lutowanych na biegun
3
Solder pin length (l)
3,5 mm
솔더핀 길이 공차
+0,1 / -0,3 mm
Wymiary kołka lutowniczego
1,2 x 1,1 mm
Wymiary kołka lutowniczego = d tolerancja
+0,1 / -0,1 mm
Diámetro de la perforación (D)
1,6 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
30,48 mm
L1 en pulgadas
1,2 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
insertado con protección para dedos
Protección contra contacto según DIN VDE 0470
IP 20 insertado
Resistencia de paso
2,00 mΩ
Codificable
Sí
Par de apriete
  • Tipo de par:
    Tornillo de sujeción, Placa de circuito impreso
  • Información de aplicación:
    • Grosor:
      • mín.:
        1,44 mm
      • máx.:
        1,76 mm
    • Par de apriete:
      • mín.:
        0,25 Nm
      • máx.:
        0,3 Nm
    • Tornillo recomendado:
      • Número de pieza:
        2812340000
    • Grosor:
      • mín.:
        2,88 mm
      • máx.:
        3,52 mm
    • Par de apriete:
      • mín.:
        0,2 Nm
      • máx.:
        0,25 Nm
    • Tornillo recomendado:
      • Número de pieza:
        2812340000
    • Grosor:
      • mín.:
        1,44 mm
      • máx.:
        3,52 mm
    • Par de apriete:
      • mín.:
        0,8 Nm
      • máx.:
        0,9 Nm
    • Tornillo recomendado:
      • Número de pieza:
        2812290000

Datos del material

Insulating material
PBT GF
Färgkod
negro
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Resistencia del aislamiento
≥ 108 Ω
Grado inflamabilidad según UL 94
V-0
Kontaktmaterial
aleación de cobre
Kontaktyta
Plateado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
78,3 A
Märkström, max. antal poler (Tu=20°C)
67,9 A
Märkström, min. antal poler (Tu=40°C)
70,6 A
Märkström, max. antal poler (Tu=40°C)
61,3 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
690 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
8 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
8 kV
Korttidströmhållfasthet
3 x 1s mit 1000 A
Distancia de fuga, mín.
10,5 mm
Distancia mín.
8,9 mm

Datos nominales según CSA

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 C / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
Prąd znamionowy (grupa użytkowa B / CSA)
60 A
Prąd znamionowy (grupa użytkowa C / CSA)
60 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A

Datos nominales según UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
600 V
Tensión nominal (Use Group F / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
60 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
60 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
Creepage distance, min.
10,5 mm
Luftstrecke, min.
8,9 mm

Embalaje

opakowanie
Caja
Długość VPE
338 mm
VPE 폭
130 mm
VPE 높이
44 mm

Indicación importante

Соответствие IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Примечания
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
