SUZ 10.16HP/02/180G AG BK BX

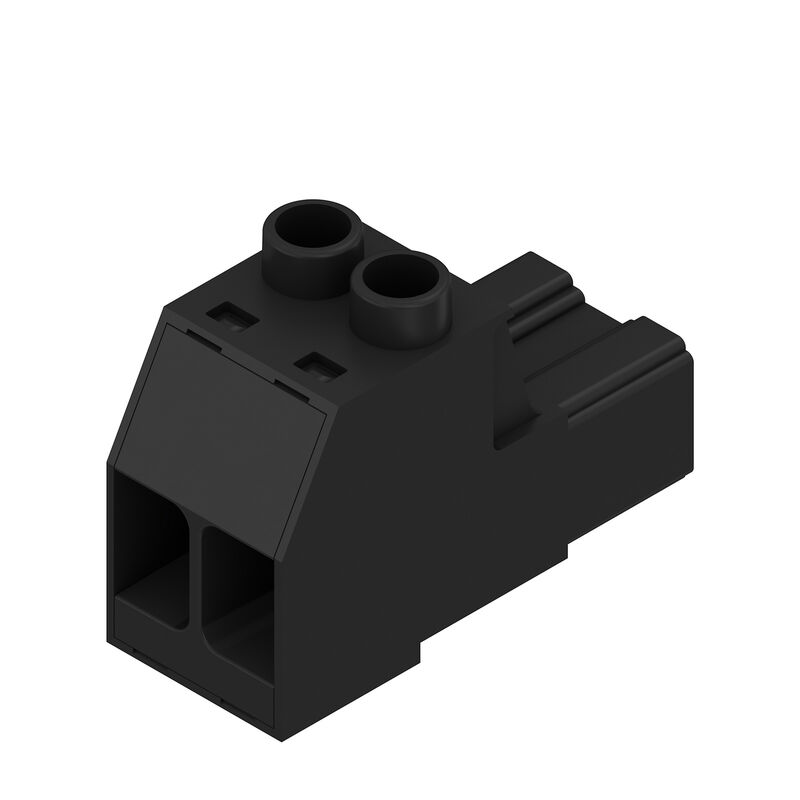

Obrázek výrobku
SUZ 10.16HP/02/180G AG BK BX

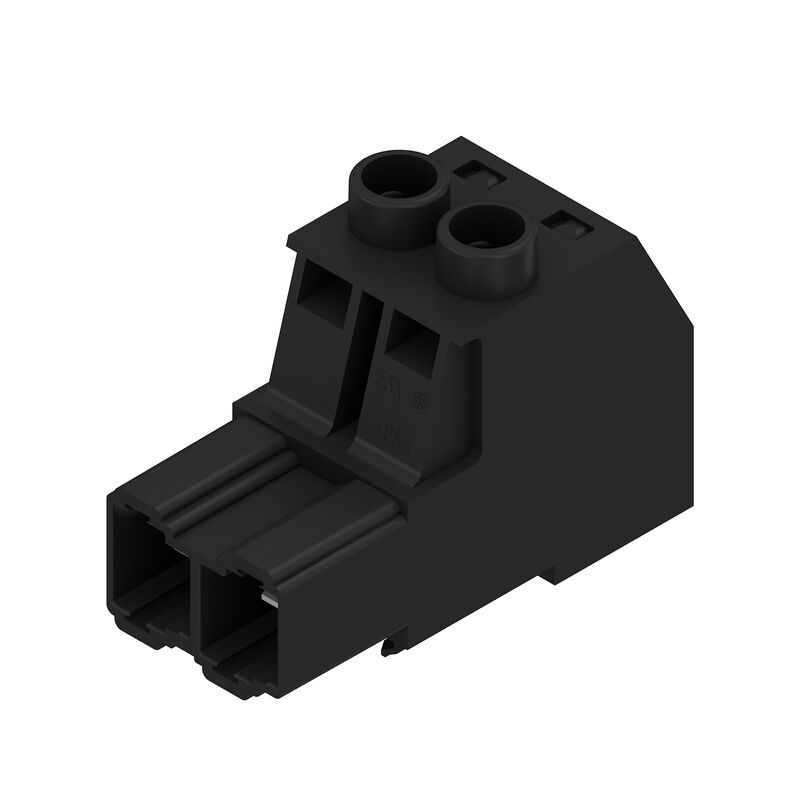

Obrázek výrobku
SUZ 10.16HP/02/180G AG BK BX
Dimensional drawing
SUZ 10.16HP/02/180G AG BK BX
Graph

SUZ 10.16HP/02/180G AG BK BX

Zásuvný konektor PCB plug in, zástrčka, 10.16 mm, Počet pólů: 2, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 16 mm², Box

ID výrobku 1947480000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Je protikusem 1 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Rated data acc. to IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Packing Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, zástrčka, 10.16 mm, Počet pólů: 2, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 16 mm², Box
Order No.
1947480000
Type
SUZ 10.16HP/02/180G AG BK BX
GTIN (EAN)
4032248623761
Qty.
64 ks
Údaje výrobku
IEC: 1000 V / 78 A / 0.2 - 16 mm²
UL: 600 V / 57 A / AWG 24 - AWG 6
Balení
Box

Rozměry a hmotnosti

Net weight
24,094 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Systémové parametry

Skupina produktů
OMNIMATE Power - řada BU/SU 10,16HP
Typ připojení
Připojení v provozu
Metoda připojení vodiče
Připojení s upínacím třmenem
Rozteč v mm (P)
10,16 mm
Rozteč v palcích (P)
0,4 "
Směr výstupu vodiče
180°
Počet pólů
2
L1 v mm
10,16 mm
L1 v palcích
0,4 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
16 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Objemový odpor
4,50 mΩ
Může být kódováno
Ano
Stripping length
12 mm
Utahovací moment, min.
1,2 Nm
Utahovací moment, max.
1,5 Nm
Svěrný šroub
M 4
Hrot šroubováku
1,0 x 5,5
Standard hrotu šroubováku
DIN 5264
Cykly zapojování
25

Údaje o materiálu

Insulating material
PA GF
Colour
černá
Colour chart (similar)
RAL 9011
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
Klasifikace hořlavosti UL 94
V-0
Contact material
Slitina
Contact surface
postříbřené
Layer structure of plug contact
≥ 3 µm Ag
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
130 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
130 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,2 mm²
Upínací rozsah, max.
16 mm²
Wire connection cross section AWG, min.
AWG 22
Průřez propojení AWG, max.
AWG 6
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
16 mm²
Stranded, min. H07V-R
6 mm²
Stranded, max. H07V-R
16 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
16 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
10 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
16 mm²
Plug gauge in accordance with EN 60999 a x b; ø
5,3 mm (B6)
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      1076980000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        15 mm
    • Doporučená dutinka na konci vodiče:
      9025930000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        15 mm
    • Doporučená dutinka na konci vodiče:
      9019140000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9004060000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      9025910000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      9019170000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0186100000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      4 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0244100000
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      9019200000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      6 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      0533500000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0191900000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      10 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0282900000
    • Délka odizolování:
      • jmen.:
        15 mm
    • Doporučená dutinka na konci vodiče:
      0534200000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      16 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0492500000
Reference text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
78 A
Rated current, max. number of poles (Tu=20°C)
68 A
Rated current, min. number of poles (Tu=40°C)
72 A
Rated current, max. number of poles (Tu=40°C)
61 A
Rated voltage for surge voltage class / pollution degree II/2
1 000 V
Rated voltage for surge voltage class / pollution degree III/2
1 000 V
Rated voltage for surge voltage class / pollution degree III/3
1 000 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV
Short-time withstand current resistance
3 x 1 s se 800 A
Clearance, min.
14,8 mm
Creepage distance, min.
14,8 mm

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
600 V
Jmenovité napětí (aplikační skupina C / CSA)
600 V
Jmenovité napětí (aplikační skupina D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
57 A
Jmenovitý proud (aplikační skupina C / CSA)
57 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Průřez vodiče AWG, min.
AWG 24
Průřez vodiče AWG, max.
AWG 6
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
600 V
Jmenovité napětí (aplikační skupina C / UL 1059)
600 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
57 A
Jmenovitý proud (aplikační skupina C / UL 1059)
57 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Průřez vodiče, AWG, min.
AWG 24
Průřez vodiče, AWG, max.
AWG 6
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Packing

Balení
Box
Délka VPE
353 mm
Šířka VPE
142 mm
Výška VPE
61 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    vzor převzatý z DIN EN 60068-2-70 / 07.96
  • Test:
    hodiny s datumem, označení původu, identifikace typu, typ materiálu
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Test: Nezapojení (není vyměnitelnost)
  • Standard:
    DIN EN 61984, část 6.3 a 6.9.1 / 09.02, DIN IEC 60512, část 7, oddíl 5 / 05.94
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
  • Test:
    otočeno o 180° bez kódových prvků
  • Vyhodnocení:
    vyhovělo
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      pevný 16 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 16 mm²
    • Typ vodiče a průřez vodiče:
      AWG 24/1
    • Typ vodiče a průřez vodiče:
      AWG 24/19
    • Typ vodiče a průřez vodiče:
      AWG 6/1
    • Typ vodiče a průřez vodiče:
      AWG 6/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 24/1
    • Typ vodiče a průřez vodiče:
      AWG 24/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    2,9 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 16 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 16 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,9 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 6/7
    • Typ vodiče a průřez vodiče:
      AWG 6/19
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 24/1
    • Typ vodiče a průřez vodiče:
      AWG 24/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥100 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 16 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 16 mm²
    • Typ vodiče a průřez vodiče:
      AWG 6/7
    • Typ vodiče a průřez vodiče:
      AWG 6/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
