SV 7.62HP/03/270SF 3.5SN BK BX
Imagen de producto

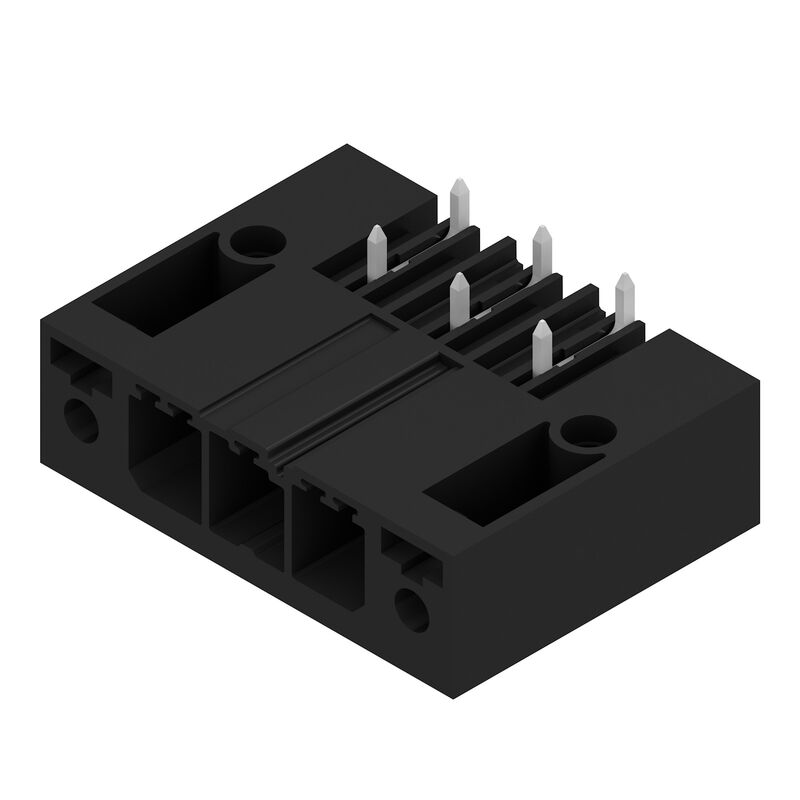

SV 7.62HP/03/270SF 3.5SN BK BX
Imagen de producto

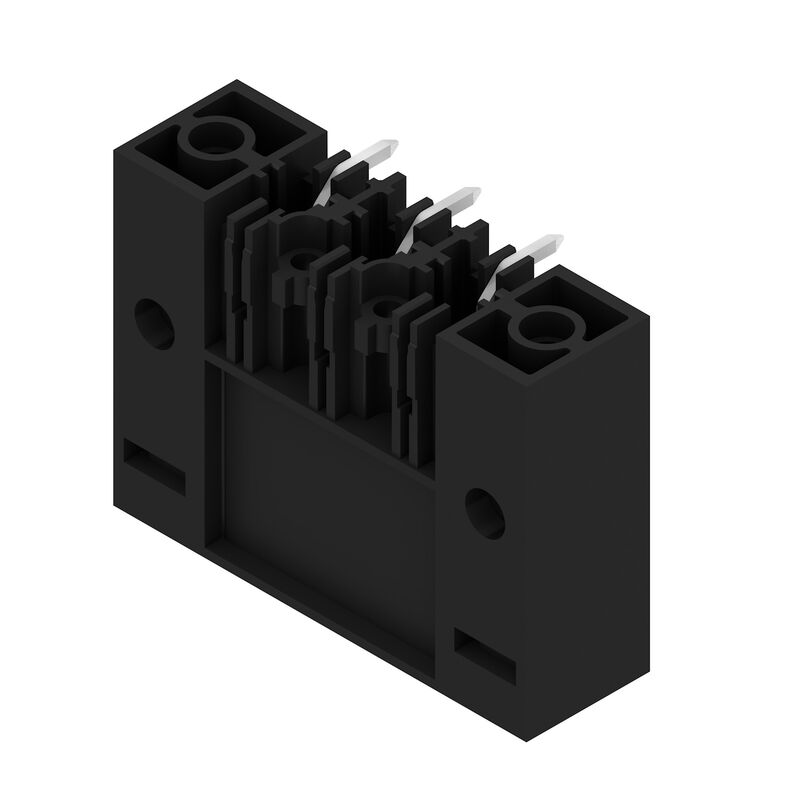

SV 7.62HP/03/270SF 3.5SN BK BX
Dimensional drawing

SV 7.62HP/03/270SF 3.5SN BK BX

Conector para placa c.i., Conector macho, Brida-tornillo / brida de sujeción, Conexión por soldadura THT, 7.62 mm, Número de polos: 3, 270°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Caja

Art.-Nr. 1931490000
Ladda ner datablad Engineering Support Product Downloads
Aksesuarlar 1 Şunun karşı parçasıdır 3 İlgili ürünler 9
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA UL 1059에 따른 정격 데이터 Embalaje Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., Conector macho, Brida-tornillo / brida de sujeción, Conexión por soldadura THT, 7.62 mm, Número de polos: 3, 270°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, negro, Caja
Código
1931490000
Tipo
SV 7.62HP/03/270SF 3.5SN BK BX
GTIN (EAN)
4032248581528
Cantidad
48 Darab
Parametri prodotto
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
패키징
박스

Dimensiones y pesos

Profundidad
28,3 mm
Profundidad (pulgadas)
1,114 inch
Altura
14,9 mm
Altura (pulgadas)
0,587 inch
Altura construcción baja
11,4 mm
Anchura
38,1 mm
Anchura (pulgadas)
1,5 inch
Peso neto
9,8 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Especificaciones del sistema

Familia del producto
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Angulo de salida
270°
Número de polos
3
Número de terminales de soldadura por polo
2
Longitud del terminal de soldadura (l)
3,5 mm
Tolerancia de longitud del pin de soldadura
+0.1 / -0.3 mm
Dimensiones del pin de soldadura
0.8 x 1.0 mm
Diámetro de la perforación (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
15,24 mm
L1 in inches
0,6 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
Touch-safe above the printed circuit board
Touch-safe protection acc. to DIN VDE 0470
IP 20
Protection degree
IP20
when fully mounted
Volume resistance
2.00 mΩ
Can be coded
Yes
Tightening torque for screw flange, min.
0,2 Nm
Tightening torque for screw flange, max.
0,3 Nm
Plugging cycles
25

Datos del material

Materiales aislantes
PA GF
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 500
Klasa palności wg UL 94
V-0
Material de contacto
Kopparlegering
Superficie de contacto
tinned
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
130 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
130 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
57 A
Corriente nominal, número de polos máx. (Tu=20 °C)
41 A
Corriente nominal, número de polos mín. (Tu=40 °C)
41 A
Corriente nominal, número de polos máx. (Tu=40 °C)
41 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
630 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
630 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
6 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6 kV
Resistencia a corrientes de corta duración
3 x 1s with 420 A
Distancia de fuga, mín.
9,6 mm
Distancia mín.
6,9 mm

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
300 V
Tensión nominal (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
35 A
Intensidad nominal (Use Group C / CSA)
35 A
Intensidad nominal (Use Group D / CSA)
5 A
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

UL 1059에 따른 정격 데이터

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group C / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
600 V
Névleges feszültség (F felhasználási csoport / UL 1059)
744 V
Intensidad nominal (Use Group B / UL 1059)
40,5 A
Intensidad nominal (Use Group C / UL 1059)
40,5 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Rated current (Use group F / UL 1059)
40,5 A
Distancia de fuga, mín.
9,6 mm
Distancia en el aire, mín.
6,9 mm
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Embalaje

Embalaje
Caja
Longitud de VPE
350 mm
Anchura VPE
136 mm
Altura de VPE
40 mm

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Diámetro de la perforación D = 1,4+0,1 mm a partir de 8 polos
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
