SV 7.62HP/09/90G 3.5SN BK BX

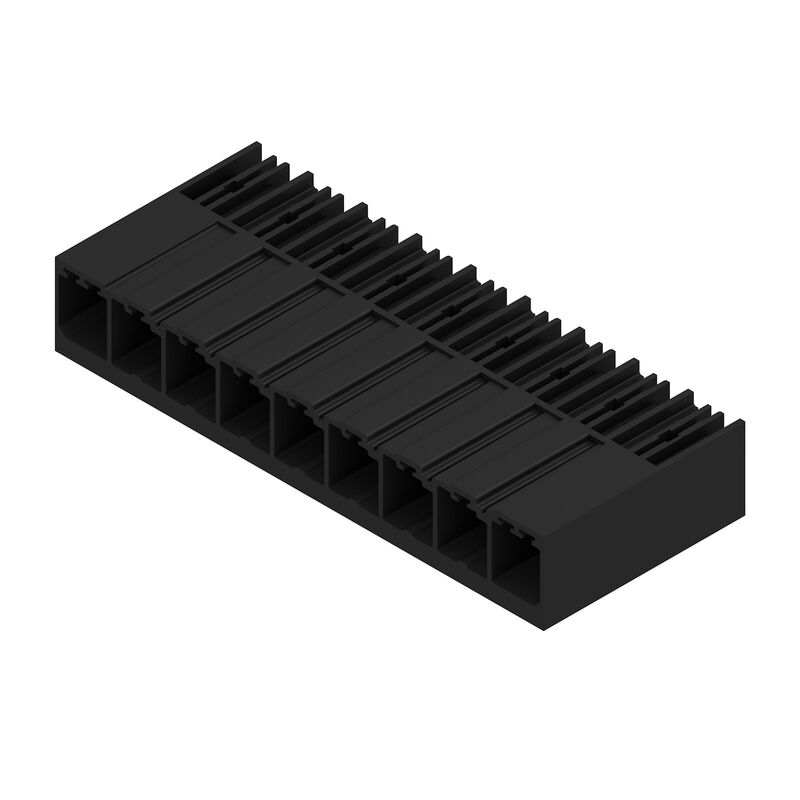

Produktbild
SV 7.62HP/09/90G 3.5SN BK BX

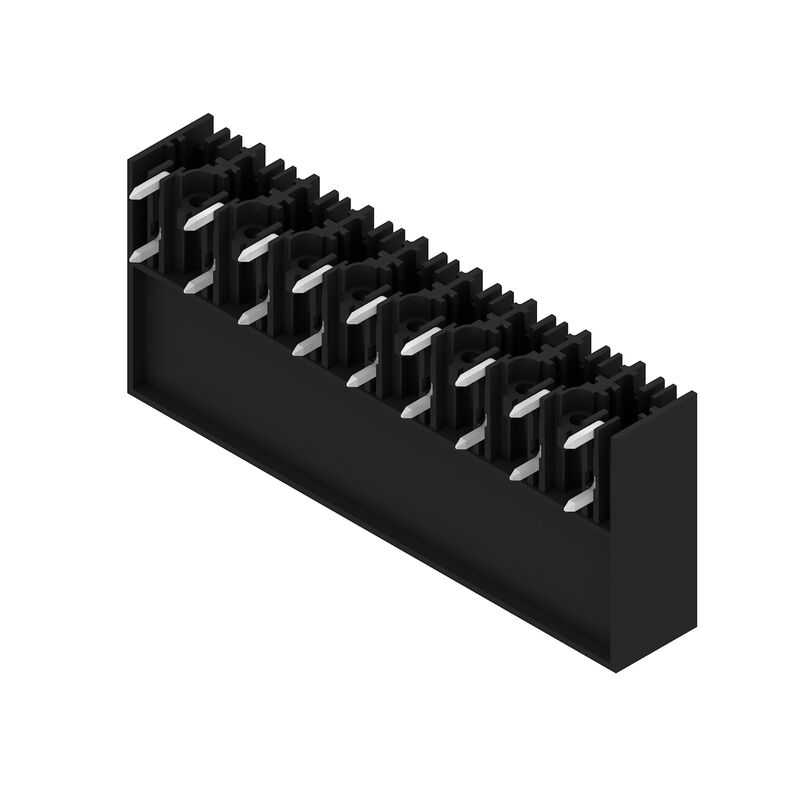

Produktbild
SV 7.62HP/09/90G 3.5SN BK BX
Maßbild

SV 7.62HP/09/90G 3.5SN BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 7.62 mm, Polzahl: 9, 90°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, Box

Art.-Nr. 1930340000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Ist Gegenstück von 1 Verwandte Artikel 10
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 7.62 mm, Polzahl: 9, 90°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, Box
Best.-Nr.
1930340000
Art
SV 7.62HP/09/90G 3.5SN BK BX
GTIN (EAN)
4032248580217
VPE
24  Stück
Produkt-Kennzahlen
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
28,3  mm
Tiefe (inch)
1,114  inch
Höhe
14,9  mm
Höhe (inch)
0,587  inch
Höhe niedrigstbauend
11,4  mm
Breite
68,58  mm
Breite (inch)
2,7  inch
Nettogewicht
14,816  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie BV/SV 7.62HP
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Raster in mm (P)
7,62  mm
Raster in Zoll (P)
0,3  "
Abgangswinkel
90°
Polzahl
9
Anzahl Lötstifte pro Pol
2
Lötstiftlänge (l)
3,5  mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Lötstift-Abmessungen
0,8 x 1,0 mm
Bestückungsloch-Durchmesser (D)
1,4  mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
60,96  mm
L1 in Zoll
2,4  "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingersicher oberhalb der Leiterplatte
Berührungsschutz nach DIN VDE 0470
IP 20
Schutzart
IP20
Vollständig montiert
Durchgangswiderstand
2,00 mΩ
Kodierbar
Ja
Steckzyklen
25

Werkstoffdaten

Isolierstoff
PA GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≥ 500
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Kupferlegierung
Kontaktoberfläche
verzinnt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
130  °C
Temperaturbereich Montage, min.
-25  °C
Temperaturbereich Montage, max.
130  °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
57  A
Bemessungsstrom, max. Polzahl (Tu=20°C)
41  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
41  A
Bemessungsstrom, max. Polzahl (Tu=40°C)
41  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
630  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
630  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
6  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
6  kV
Kurzzeitstromfestigkeit
3 x 1s mit 420 A
Kriechstrecke, min.
9,6  mm
Luftstrecke, min.
6,9  mm

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300  V
Nennspannung (Use group C / CSA)
300  V
Nennspannung (Use group D / CSA)
600  V
Nennstrom (Use group B / CSA)
35  A
Nennstrom (Use group C / CSA)
35  A
Nennstrom (Use group D / CSA)
5  A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300  V
Nennspannung (Use group C / UL 1059]
300  V
Nennspannung (Use group D / UL 1059)
600  V
Nennspannung (Use group F / UL 1059)
744  V
Nennstrom (Use group B / UL 1059)
40,5  A
Nennstrom (Use group C / UL 1059)
40,5  A
Nennstrom (Use group D / UL 1059)
5  A
Nennstrom (Use group F / UL 1059)
40,5  A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Kriechstrecke, min.
9,6  mm
Luftstrecke, min.
6,9  mm

Verpackungen

Verpackung
Box
VPE Länge
350  mm
VPE Breite
136  mm
VPE Höhe
40  mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Bestückungsloch- Durchmesser D = 1,4+0,1mm ab 8 polig
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
