Egenskaper
| Utförande | Överspänningsavledare, Lågspänning, Reservavledare, TN-S, TT |
| Art.nr. | 2908010000 |

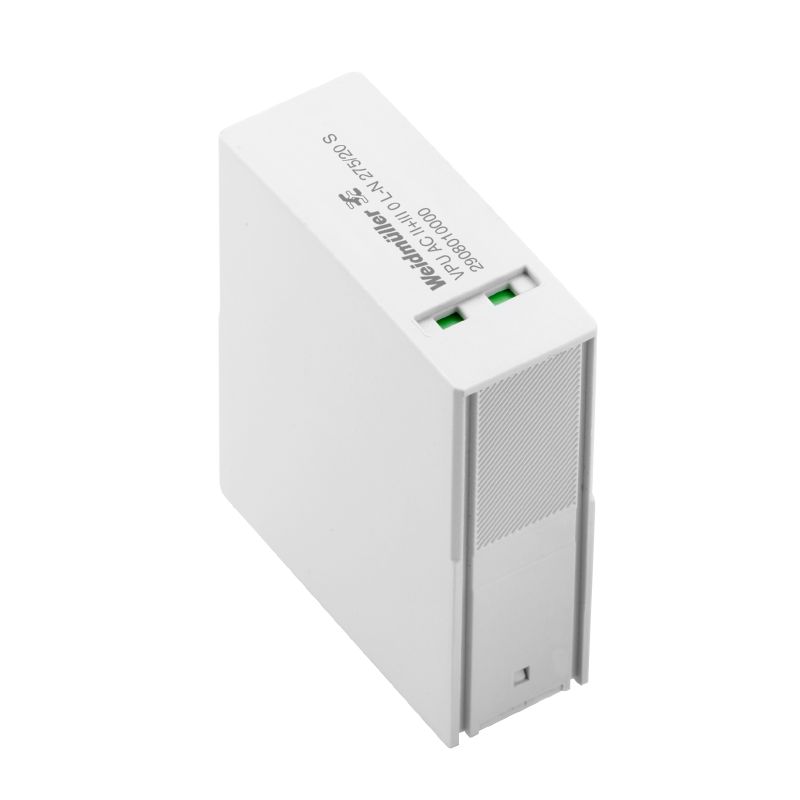

| Typ | VPU AC II+III 0 L-N 275/20 S |
| GTIN (EAN) | 4099986190153 |
| Förp. | 1 items |
| Djup | 54 mm |
| Byggdjup (tum) | 2,126 inch |
| Höjd | 45,3 mm |
| Bygghöjd (tum) | 1,783 inch |
| Bredd | 18 mm |
| Byggbredd (tum) | 0,709 inch |
| Nettovikt | 75 g |
| Drifttemperatur | -40 °C...85 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Byggform |
Installationskapsling; 1 TE
Insta IP20 |
| Färgkod | grå |
| Höjdområde för drift | ≤ 2000 m |
| Optisk funktionsdisplay | grön = ok, röd = avledare defekt, byt ut |
| Segment | Energifördelning |
| Skena | TS 35 |
| Skyddsklass | IP20 efter installation |
| Utförande | Reservavledare |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Antal poler | 1 |
| Avledningsström (typ III) | 3 kA |
| Avledningsström Imax. (8/20 µs) ledare-PE | 20 kA |
| Avledningsström In (8/20 µs) ledare-PE | 10 kA |
| Frekvensområde, max. | 60 Hz |
| Frekvensområde, min. | 50 Hz |
| Högsta normalspänning, Uc (AC) | 275 V |
| Kombinerad stöt UOC | 6 kV |
| Kortslutningsström ISCCR (Short Circuit Current Rating) | 25 kA |
| Kravklass enligt EN 61643-11 |
T2
T3 |
| Kravklass enligt IEC 61643-11 |
Typ II
Typ III |
| Lågspänningsnät |
TN-S
TT |
| Märkspänning (AC) | 230 V |
| Normer |
IEC 61643-11
EN 61643-11 |
| Reaktionstid | ≤ 25 ns |
| Signalkontakt | Nej |
| Skyddsnivå Up vid IN (L/N-PE) | ≤ 1,25 kV |
| Spänningstyp | AC |
| Säkring | Ingen säkring krävs ≤ 100 A gG |
| Temporär överspänning - TOV | 335 V |
| Skyddsnivå upp vid IN (L-PE) (typ III) | ≤1 kV |
| Ledaranslutningsteknik | Skruvanslutning |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd nominellt | 15 mm |
| Ledardiameter, entrådig min. | 2,5 mm² |
| Ledardiameter, entrådig max. | 10 mm² |
| Ledararea, fintrådig, min. | 2,5 mm² |
| Ledardiameter, fintrådig, max. | 6 mm² |
| Anslutningsarea, flertrådig, min. | 2,5 mm² |
| Anslutningsarea, flertrådig, max. | 10 mm² |
| Spänningstyp | AC |
| Antal poler | 1 |
| Skyddsklass | IP20 efter installation |
| Färgkod | grå |
| Tidsperiod | 5 År |
| Produktinformation | Avsedd för DC-applikationer. Använd SIBA-säkring av typ NH2XL aR/aSF DC 1500 V |
| Godkännande/Certifikat/Dokument om överensstämmelse | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298531) |
| Upphandlingsspecifikation | [Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607) |
| Användardokumentation | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_298514) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
