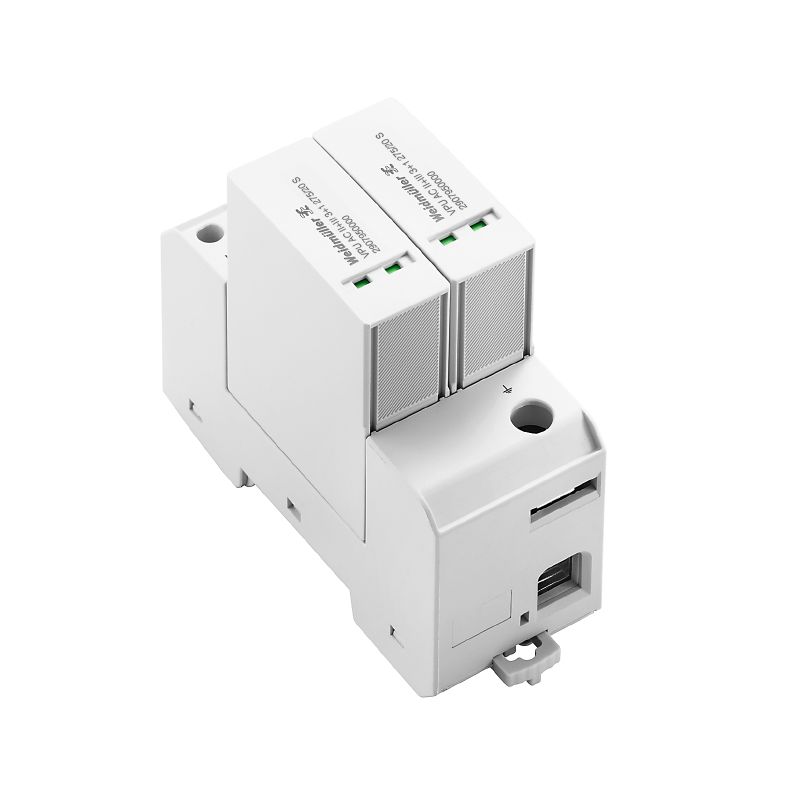

VPU AC II+III 3+1 275/20 S
VPU AC II+III 3+1 275/20 S
Electric symbol
Schematic circuit diagram

VPU AC II+III 3+1 275/20 S

Surge voltage arrester, Low voltage, TN-C-S, TN-S, TT, IT with N, IT without N

Ürün No. 2907950000
Konfigüratörde aç
Download datablad Mühendislik desteği Ürün İndirmleri
Aksesuarlar 3 İlgili ürünler 5
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Connection data, remote alert Általános adatok koordynacja izolacji zgodnie z EN 50178 정격 데이터 IEC / EN Connection data Electrical data General data Guarantee Important note Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Versión
Surge voltage arrester, Low voltage, TN-C-S, TN-S, TT, IT with N, IT without N
Código
2907950000
Tipo
VPU AC II+III 3+1 275/20 S
GTIN (EAN)
4099986189997
Qty.
1 adet

Dimensions and weights

Profundidad
70 mm
Depth (inches)
2.756 inch
Altura
97 mm
Height (inches)
3.819 inch
Anchura
36 mm
Width (inches)
1.417 inch
Net weight
263.5 g

Temperatures

Ambient temperature
-40 °C…85 °C
Operating temperature
-40 °C...85 °C
Humidity
5 - 95% rel. humidity

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Connection data, remote alert

Tipo de conexión
PUSH IN

Általános adatok

Altitud de funcionamiento
≤ 2000 m
≤ 4000 m
Carril de montaje
TS 35
Color
grey
Diseño
Installation housing; 2TE
Insta IP 20
Grado inflamabilidad según UL 94
V-0
Indicación óptica de funcionamiento
green = OK; red = arrester is defective - replace
Segmento
Power distribution
Tipo de protección
IP20 in installed state

koordynacja izolacji zgodnie z EN 50178

Categoría de sobretensión
III
Grado de polución
2

정격 데이터 IEC / EN

Capacidad nominal de corriente de cortocircuito ISCCR
25 kA
Clase de requisitos según IEC 61643-11
Typ II
Typ III
Clase de requisitos según la norma EN 61643-11
T2
T3
Contacto de aviso
No
Coordinación de energía (≤10 m)
Type II
Type III
Corriente de descarga Imáx. (8/20µs) conductor PE
20 kA
Corriente de fuga (tipo III)
3 kA
Corriente de fuga Imáx. (8/20 µs) (N-PE)
40 kA
Corriente de fuga In (8/20µs) conductor-PE
10 kA
Corriente de fuga In (8/20µs) N-PE
20 kA
Integrated back-up fuse
No
Nivel de protección Up at IN (L/N-PE)
≤ 1200 V
Nivel de protección Up at IN (N-PE)
≤ 1.5 kV
Normas
IEC 61643-11
EN 61643-11
Número de polos
4
Protección por fusible
No Fuse neccessary ≤100 A gG
Red de baja tensión
TN-C-S
TN-S
TT
IT with N
IT without N
Sobretensión temporal - TOV
335 V
Tensión continua máxima, Uc (AC)
275 V
Tensión continua máxima, Uc (N-PE)
255 V
Tensión de choque combinado UOC
6 kV
Tensión nominal (AC)
230 V
Tiempo de respuesta / tiempo de recuperación
≤ 25 ns
Tipo de tensión
AC
Zona de frecuencia, max.
60 Hz
Zona de frecuencia, min.
50 Hz
Protection level Up at IN (L-PE) (type III)
≤1 kV
Protection level Up at IN (N-PE) (type III)
≤1 kV

Connection data

Longitud de desaislado
15 mm
Sección de conexión del conductor PE, macizo, máx.
35 mm²
Sección de conexión del conductor PE, semirrígido, máx.
35 mm²
Técnica de conexión de conductores
Screw connection
Tipo de conexión
Screw connection
Stripping length, rated connection
13 mm
Tightening torque, min.
1.2 Nm
Tightening torque, max.
2 Nm
Clamping range, rated connection
10 mm²
Clamping range, min.
2.5 mm²
Clamping range, max.
35 mm²
Wire cross-section, solid, min.
2.5 mm²
Wire cross-section, solid, max.
10 mm²
Wire connection cross section, finely stranded, min.
2.5 mm²
Wire connection cross section, finely stranded, max.
25 mm²
Connection cross-section, stranded, min.
2.5 mm²
Connection cross-section, stranded, max.
10 mm²

Electrical data

Tipo de tensión
AC

General data

Número de polos
4
Protection degree
IP20 in installed state
Colour
grey

Guarantee

Período
5 years

Important note

Product information
For use in DC applications, please use the fuse of SIBA Type NH2XL aR/aSF DC 1500 V

Classifications

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
