Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, Protezione contro le sovratensioni, circuiti di misura, comando e regolazione, UP(L/N-PE) < 1300 V

N. articolo 1307880000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 5
Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Dati protezione CSA Dati generali Isolamento secondo EN 50 178 Dati nominali IEC / EN Ulteriori dettagli sulle approvazioni Dati di collegamento Dati elettrici Dati generali Quote dimensionamento IECEx/ATEX/cUL Nota importante Illustrazione del prodotto Classificazioni Testi descrittivi per l'offerta Omologazioni

Dati generali per l’ordinazione

Versione
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, Protezione contro le sovratensioni, circuiti di misura, comando e regolazione, UP(L/N-PE) < 1300 V
N. d’ordine
1307880000
Tipo
VSSC4 GDT 240VUC 2X10KA
GTIN (EAN)
4050118146431
CPZ
5  Pezzo

Dimensioni e pesi

Profondità
58,5  mm
Profondità (pollici)
2,303  inch
Posizione verticale
76  mm
Altezza (pollici)
2,992  inch
Larghezza
6,2  mm
Larghezza (pollici)
0,244  inch
Peso netto
32,5  g

Temperature

Temperatura di magazzinaggio
-40 °C...80 °C
Temperatura d'esercizio
-40 °C...70 °C
Umidità
5...96 %

Probabilità di guasto

SIL secondo IEC 61508
3
MTTF
11.416  a
SFF
100  %
λges
10
PFH in 1*10-9 1/h
0

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati protezione CSA

Capacità interna, max. CI
0 nF
Gruppi di gas A, B
IIC
Gruppo di gas C
IIB
Gruppo di gas D
IIA
Induttività interna, max. LI
0 µH
Tensione d'ingresso, max. Ui
407  V

Dati generali

Classe d'infiammabilità UL 94
V-0
Colori
nero
Forma
morsetto
Funzione di separazione
No
Grado di protezione
IP20
Guida
TS 35
Indicatore ottico di funzionamento
No
Segmento
Misurazione - Controllo - Regolazione
Versione
Protezione contro le sovratensioni, circuiti di misura, comando e regolazione

Isolamento secondo EN 50 178

Classe di sovratensione
III
Grado di lordura
2

Dati nominali IEC / EN

Capacità
4,65 pF
Classe a norma IEC 61643-21
C2
C3
D1
Corrente di dimensionamento IN
20  A
Corrente di prova da fulmine Iimp (10/350 µs)
2,5 kA
Corrente di prova da fulmine, Iimp (10/350 µs) non simm.
2,5 kA
Corrente di scarica Imax. (8/20µs) filo-PE
2 x 10 kA
Corrente di scarica In (8/20 µs) filo-PE
5 kA
Livello di protezione UP (tip.)
< 1300 V
Modalità anomalia sovraccarico
Modus 2
Norme
IEC 61643-21
Numero di poli
1
Proprietà ripristino impulsi
≤ 20 ms
Resistenza alla corrente impulsiva C2
5 kA 8/20 μs
Resistenza alla corrente impulsiva C3
100 A 10/1000 μs
Resistenza alla corrente impulsiva D1
2,5 kA 10/350 μs
Resistenza di passaggio
<0.1 Ω
Tensione nominale (AC)
240  V
Tensione nominale (DC)
339 V
Tensione permanente DC max.
407 V
Tensione permanente massima, Uc (AC)
288 V
Tipo di tensione
AC/DC

Ulteriori dettagli sulle approvazioni

Certificato GOST
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Dati di collegamento

Lunghezza di spellatura
10  mm
Tipo di collegamento
Collegamento a vite
Coppia di serraggio, min.
0,5  Nm
Coppia di serraggio, max.
0,8  Nm
Campo di sezioni, min.
0,5  mm²
Campo di sezioni, max.
4  mm²
Sezione di collegamento cavo, rigido, min.
0,5  mm²
Sezione di collegamento cavo, rigido, max.
6  mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
0,5  mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
4  mm²
Sezione di collegamento, semirigida, min.
0,5  mm²
Sezione di collegamento, semirigida, max.
4  mm²

Dati elettrici

Tipo di tensione
AC/DC

Dati generali

Numero di poli
1
Grado di protezione
IP20
Colori
nero

Quote dimensionamento IECEx/ATEX/cUL

Certificato cUL
[cUL Certificate](pdf/VSSC.PDF)

Nota importante

Informazioni sul prodotto
Modalità 2: Stato in cui la parte limitatrice di tensione dell'SPD è stata messa in cortocircuito a causa di un'impedenza molto bassa all'interno dell'SPD. La linea è inutilizzabile, ma l'apparecchiatura di misurazione è ancora protetta da un cortocircuito.

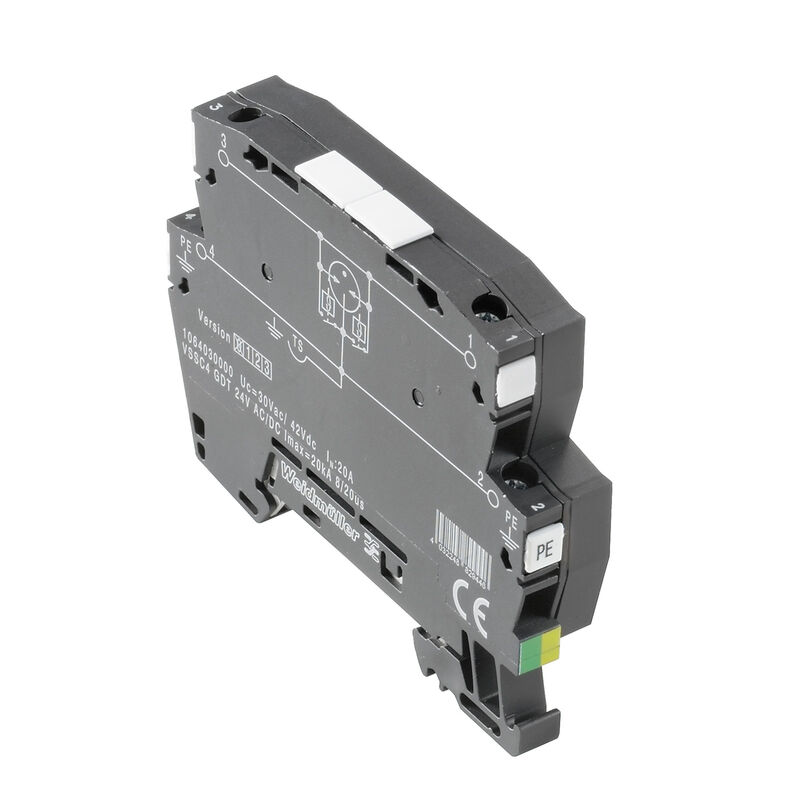

Illustrazione del prodotto

Disegno legenda-04

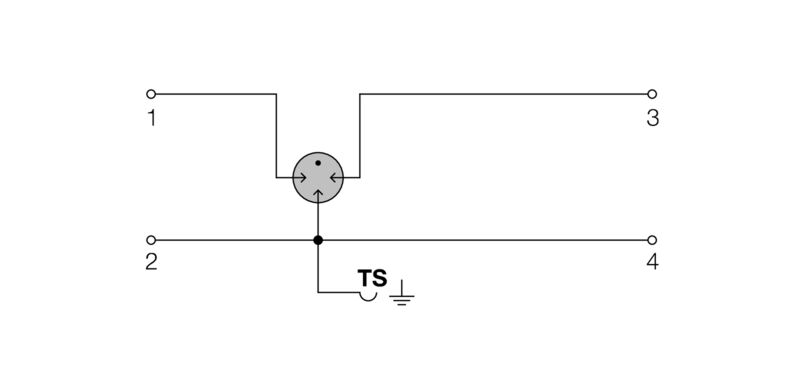

Circuit diagram

Classificazioni

ETIM 6.0
EC000943
ETIM 7.0
EC000943
ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 9.0
27-13-08-07
ECLASS 9.1
27-13-08-07
ECLASS 10.0
27-13-08-07
ECLASS 11.0
27-13-08-07
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90

Testi descrittivi per l'offerta

Testo bando lungo
Morsetto passante con larghezza di 12,4 mm e scaricatore di sovratensione riempito di gas tra il collegamento della linea segnali e il potenziale della guida di supporto, piedino di contatto TS 35. È possibile proteggere un segnale di max. 32 A. Con il montaggio del morsetto si realizza contemporaneamente un contatto conduttivo tra la guida di supporto (terra) e il potenziale di riferimento (terra) del circuito di protezione nel morsetto. Identificazione visiva del morsetto in funzione del tipo di circuito di protezione e della tensione. Possibilità di siglatura del morsetto.
Testo bando corto
Morsetto passante con scaricatore di sovratensione riempito di gas tra il collegamento della linea segnali e il potenziale della guida di supporto, piedino di contatto TS 35. Versione: 24 V AC

Omologazioni

ROHS
Conforme
