Защита от перенапряжения - измерение, управление, регулировка, Защита от перенапряжения для контрольных и измерительных устройств

№ продукта 1064400000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 4 Связанные продукты 6
Сертификаты Основные данные для заказа Размеры и массы Температуры Вероятность сбоя Экологическое соответствие изделия Расчетные данные UL Защита данных CSA Общие данные Соответствие стандартам по изоляции (EN 50178) Номинальные характеристики IEC / RU Дополнительные сведения о сертификатах Размеры Электрические параметры Общие параметры Номинальные характеристики IECEx/ATEX/cUL Важное примечание Классификации Тендерные спецификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/f2570d3e-3e62-4056-9c95-fe925a1a2b86/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UL)
E311081

Основные данные для заказа

Version
Защита от перенапряжения - измерение, управление, регулировка, Защита от перенапряжения для контрольных и измерительных устройств
Order No.
1064400000
Тип
VSSC6TRSLLD48VAC/DC0.5A
GTIN (EAN)
4032248829767
Кол.
10 Штука

Размеры и массы

Profundidad
81 mm
Глубина (дюймов)
3,189 inch
Height
88,5 mm
Высота (в дюймах)
3,484 inch
Largeur
6,2 mm
Ширина (в дюймах)
0,244 inch
Масса нетто
45,4 g

Температуры

보관 온도
-40 °C...80 °C
Operating temperature
-40 °C...70
Влажность
5...96 %

Вероятность сбоя

SIL согласно IEC 61508
3
MTTF
2 114 a
SFF
96,67 %
λges
54
PFH в 1*10-9 1/ч
1.8

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

Расчетные данные UL

Сертификат № (UL)
E311081
Сертификат UL
[UL Zertifikat](PDF/E311081VOL1SEC3.pdf)

Защита данных CSA

Внутренняя емкость, макс. Cвн.
2 nF
Внутренняя индуктивность, макс. Lвн.
0 µH
Входное напряжение, макс. Uвх.
85 V
Входной ток, макс. II
500 mA
Группа газа D
IIA
Группа газа С
IIB
Группы газа А, В
IIC

Общие данные

Вид защиты
IP20
Возможность проверки
Функциональный винт с адаптером тестового разъема, соединение 1, 2, 4, 5
Исполнение
Защита от перенапряжения для контрольных и измерительных устройств
Класс пожаростойкости UL 94
V-0
Конструкция
Вывод
Оптическая индикация работы
Да
Сегмент
Измерение – управление – регулировка
Укомплектованная монтажная рейка
TS 35
Функция размыкания
Да
Цветовой код
черный

Соответствие стандартам по изоляции (EN 50178)

Категория перенапряжения
III
Степень загрязнения
2

Номинальные характеристики IEC / RU

Discharge current Imax (8/20µs) wire-PE
10 kA
Discharge current In (8/20µs) wire-PE
2.5 kA
Kapacita nulování pulzů
≤ 20 ms
Lightning test current, Iimp (10/350 µs) Wire-PE
1 кА
Overload - failure mode
Режим 2
Rated load current IL
500 mA
Signal transmission properties (-3 dB)
4,6 МГц
Surge current-carrying capacity C2
2.5 kA 8/20 µs 5 kV 1.2/50 µs
Вносимые потери
4,58 MHz
Защита предохранителем
0,5 A
Импульсный ток сопротивления C3
10 A 10/1000 µs
Импульсный ток сопротивления D1
1 kA 10/350 μs
Испытательный разрядный ток, Iимп (10/350 мкс)
1 кА
Класс требований согласно IEC 61643-21
C2
C3
D1
Количество полюсов
1
Макс. продолжительное напряжение, Uc (AC)
60 V
Макс. продолжительное напряжение, Uc (DC)
85 В
Номинальное напряжение (AC)
48 V
Номинальное напряжение (DC)
68 В
Номинальный ток, IN
500 mA
Нормы
IEC 61643-21
Объемное сопротивление
1,8 Ом 10 %
Тип напряжения
ACAC/DC
Ток утечки в Un
2,1 mA
Ток утечки, макс. (8/20 мкс)
20 kA

Дополнительные сведения о сертификатах

Сертификат GOST
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Размеры

Длина зачистки изоляции
10 mm
Вид соединения
Винтовое соединение
Момент затяжки, мин.
0,5 Nm
Момент затяжки, макс.
0,8 Nm
Диапазон зажима, мин.
0,5 mm²
Диапазон зажима, макс.
4 mm²
Сечение подключаемого провода, одножильного, мин.
0,5 mm²
Сечение подключаемого проводника, однопроволочного, макс.
6 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
0,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
4 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
4 mm²

Электрические параметры

Тип напряжения
ACAC/DC

Общие параметры

Количество полюсов
1
Вид защиты
IP20
Цветовой код
черный

Номинальные характеристики IECEx/ATEX/cUL

Сертификат cUL
[cUL Certificate](pdf/VSSC.PDF)

Важное примечание

Product information
Режим 2: Состояние, при котором часть блока SPD, ограничивающая напряжение, была короткозамкнута из-за очень низкого сопротивления внутри SPD. Линия находится в нерабочем состоянии, но измерительное оборудование по-прежнему защищено посредством короткого замыкания.

Классификации

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Тендерные спецификации

Подробная спецификация

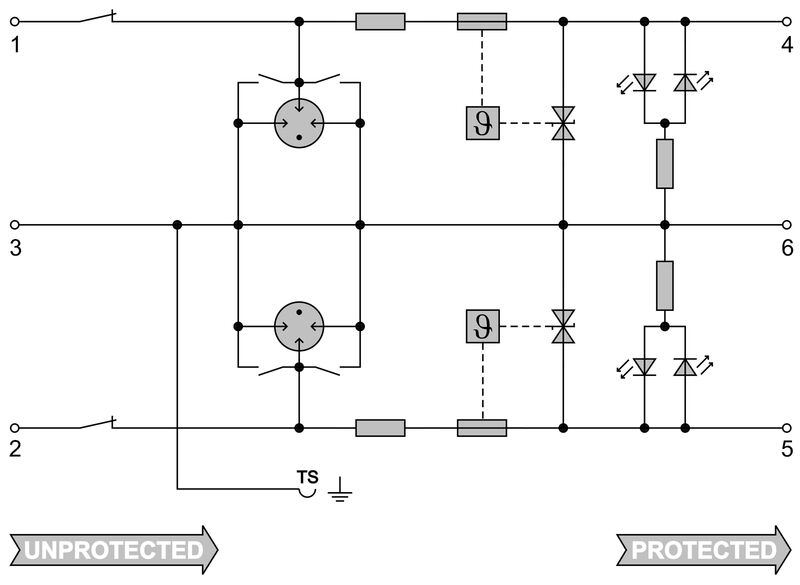

Защита от перенапряжения в неразъемном модуле монтажной рейки шириной 6,2 мм для двух дискретных гальванически развязанных сигнальных цепей 48 В UC. Каждый путь прохождения сигнала можно открыть с помощью размыкателя. Индикация сигнала посредством зеленого светодиода. При монтаже клеммы одновременно создается электропроводящий контакт между монтажной рейкой (земля) и опорным потенциалом (масса) защитной схемы в клемме. Маркировка клеммы в зависимости от типа схемы защиты и величины напряжения. Возможность для маркировки на клемме.
Краткая спецификация
Защита от перенапряжения в неразъемном модуле монтажной рейки шириной 6,2 мм для двух дискретных гальванически развязанных сигнальных цепей. Каждый путь прохождения сигнала можно открыть с помощью размыкателя. Индикация сигнала посредством зеленого светодиода. Исполнение: 48 В UC
