WSI 6 TR
Produktillustration

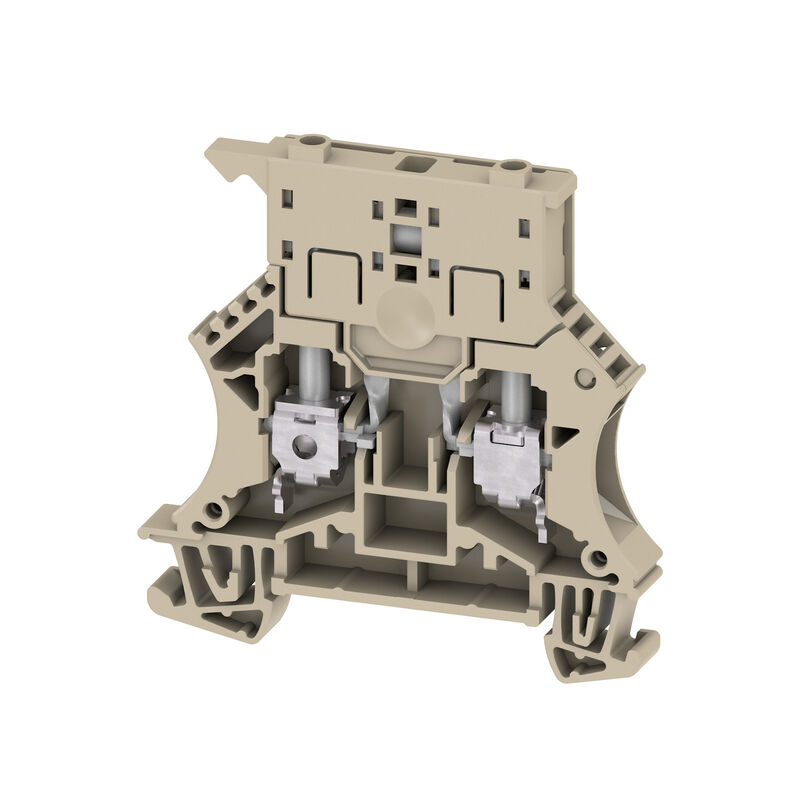

WSI 6 TR

WSI 6 TR

Borne portafusibles, Conexión brida-tornillo, Beige oscuro, 6 mm², 6.3 A, 500 V, Número de conexiones: 2, Número de pisos: 1, TS 35

Produkt-ID 1028200000
Öppna i konfiguratorn
Ladda ner datablad Engineeringondersteuning Productdownloads
Tillbehör 24 Använda produkter 228
Approvals Datos generales para pedido Dimensions and weights Temperatures Conformidad medioambiental del producto Material data Valores característicos del sistema Další technická data Vodiče k upevnění (další připojení) Klämbara ledare (Märkanslutning) CSA data hodnocení Dimensioni Fuse terminals Allgemeines Rating data UL rating data Indicación importante Product images Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Datos generales para pedido

Utförande
Borne portafusibles, Conexión brida-tornillo, Beige oscuro, 6 mm², 6.3 A, 500 V, Número de conexiones: 2, Número de pisos: 1, TS 35
Art.nr.
1028200000
Typ
WSI 6 TR
GTIN (EAN)
4008190057091
Förp.
50 Darab

Dimensions and weights

Djup
61 mm
Profundidad (pulgadas)
2,402 inch
Profundidad incl. carril DIN
62 mm
Höjd
60 mm
Bygghöjd (tum)
2,362 inch
Bredd
7,9 mm
Largeur (pouces)
0,311 inch
Nettovikt
20,4 g

Temperatures

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-50 °C…75 °C
Température d'utilisation permanente, min.
−50 °C
Température d'utilisation permanente, max.
120 °C

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme con exención
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c6099607-b1cd-4fc8-8f5b-8c2defa73093

Material data

Grundläggande material
Wemid
Färgkod
Beige foncé
Brännbarhetsklass enligt UL 94
V-0

Valores característicos del sistema

Utförande
Conexión brida-tornillo
Separador de fusibles
para conexión transversal atornillable
abierto por un extremo
Ändplatta krävs
Yes
Antal potentialer
1
Nombre d'étages
1
Nombre de points de contact par étage
2
Antal potentialer per våning
1
Nivåer internt överkopplade
Non
PE-anslutning
Nem
Montageskena obestyckad
TS 35
N-Funktion
Nem
PE-Funktion
Nem
PEN-Funktion
No

Další technická data

Antal likadana plintar
1
explosionstestat utförande
No
Monteringstyp
gerastet
Öppna sidor
right

Vodiče k upevnění (další připojení)

Anslutningstyp, ytterligare anslutning
Šroubové připojení
Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, max.
6 mm²

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,5 mm²
Anslutningsarea, flertrådig, max.
10 mm²
Anslutningsarea, flertrådig, min.
0,5 mm²
Anslutningsbar ledare
  • Specifikace připojení:
    Šroubové připojení
  • Průřez připojení vodiče:
    • Typ:
      pevný, H05(07) V-U
    • min.:
      0,5 mm²
    • max.:
      10 mm²
    • jmen.:
      6 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • min.:
        12 mm
      • max.:
        12 mm
      • jmen.:
        12 mm
    • Utahovací moment:
      • min.:
        0,8 Nm
      • max.:
        1,6 Nm
  • Specifikace připojení:
    Šroubové připojení
  • Průřez připojení vodiče:
    • Typ:
      splétaný, H07V-R
    • min.:
      1,5 mm²
    • max.:
      10 mm²
    • jmen.:
      6 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • min.:
        12 mm
      • max.:
        12 mm
      • jmen.:
        12 mm
    • Utahovací moment:
      • min.:
        0,8 Nm
      • max.:
        1,6 Nm
  • Specifikace připojení:
    Šroubové připojení
  • Průřez připojení vodiče:
    • Typ:
      flexibilní, H05(07) V-K
    • min.:
      0,5 mm²
    • max.:
      10 mm²
    • jmen.:
      6 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • min.:
        12 mm
      • max.:
        12 mm
      • jmen.:
        12 mm
    • Utahovací moment:
      • min.:
        0,8 Nm
      • max.:
        1,6 Nm
Anslutningsområde, max.
10 mm²
Anslutningsområde, min.
0,5 mm²
Anslutningsriktning
na straně
Anslutningstyp
Šroubové připojení
Anslutningstyp 2
Šroubové připojení
Antal anslutningar
2
Avisoleringslängd
12 mm
Elektrisk momentskruvdragare typ DMS
3
Klingmått
0.8 x 4.0 mm
Klämskruv
M 3.5
Ledararea, entrådig, max.
10 mm²
Ledararea, entrådig, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
6 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
6 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, AWG, max
AWG 8
Ledardiameter, AWG, min.
AWG 20
Ledardiameter, fintrådig, max.
10 mm²
Tolkdorn enligt 60 947-1
A5
Åtdragningsmoment, max.
1,6 Nm
Åtdragningsmoment, min.
0,8 Nm

CSA data hodnocení

Certifikat nr. (CSA)
200039-1057876
Ledararea max. (CSA)
8 AWG
Ledararea min. (CSA)
20 AWG

Dimensioni

Sfalsamento TS 35
32 mm

Fuse terminals

Drivspänning max.
500 V
Indikering
Without LED
Säkringshållare (Hållarinsats)
Pivoting
Säkringsinsats
G-Si. 5 x 20
Spänningstyp för indikeringen
AC/DC

Allgemeines

Ledardiameter, AWG, max
AWG 8
Ledardiameter, AWG, min.
AWG 20
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-3
IEC 60947-7-1

Rating data

Märkarea
6 mm²
Märkspänning
500 V
Märkspänning till grannklämman
500 V
Märkspänning DC
500 V
Märkström
6,3 A
Ström med max. ledare
6,3 A
Normer
IEC 60947-7-3
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
0,78 mΩ
Märkstötspänning
6 kV
Förlusteffekt enligt IEC 60947-7-x
1,31 W
Grado di lordura
3

UL rating data

Certifikat nr. (UR)
E60693
Ledarstorlek Factory wiring max (UR)
8 AWG
Ledarstorlek Factory wiring min (UR)
22 AWG
Ledarstorlek Field wiring max (UR)
8 AWG
Ledarstorlek Field wiring min (UR)
22 AWG
Spänning grupp C (UR)
600 V
Ström Gr C (UR)
16 A

Indicación importante

Produktinformation
La tensión depende del elemento fusible seleccionado o del indicador luminoso seleccionado

Product images

Classifications

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
