ZDU 2.5 GN

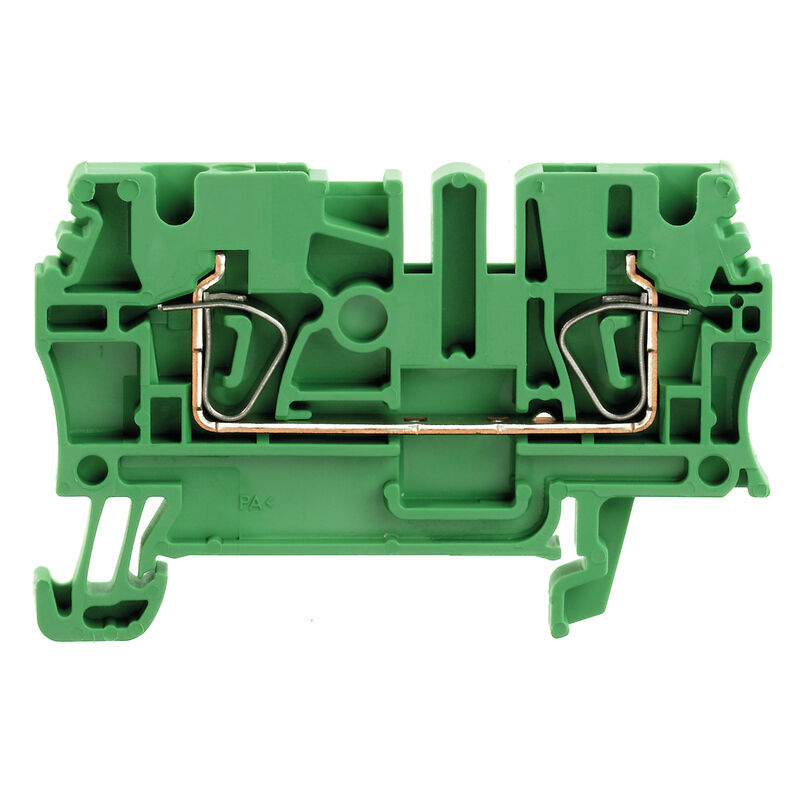

Illustrazione del prodotto
ZDU 2.5 GN

ZDU 2.5 GN

Проходная клемма, Пружинное соединение, 2.5 mm², 800 V, 24 A, зеленый

N. articolo 1683280000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 40 Prodotti correlati 1055
Dopuszczenia Основные данные для заказа Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Характеристики материала Dane znamionowe IECEx/ATEX parametry systemu weitere technische Daten Przewody zaciskane (kolejne przyłącze) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA General dane znamionowe UL rating data Классификации

Dopuszczenia

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

Основные данные для заказа

Versione
Проходная клемма, Пружинное соединение, 2.5 mm², 800 V, 24 A, зеленый
N. d’ordine
1683280000
Tipo
ZDU 2.5 GN
GTIN (EAN)
4008190477837
CPZ
100 Pezzo

Wymiary i masa

Profondità
38,5 mm
Глубина (дюймов)
1,516 inch
Глубина с DIN-рейкой
39,5 mm
Posizione verticale
59,5 mm
Высота (в дюймах)
2,343 inch
Larghezza
5,1 mm
Byggbredd (tum)
0,201 inch
Nettogewicht
7,47 g

Temperatury

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-50 °C…75 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
120 °C

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, bez wyłączenia
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Характеристики материала

Werkstoff
Материал Wemid
Farbe
verde
Brennbarkeitsklasse nach UL 94
V-0

Dane znamionowe IECEx/ATEX

N° certificato (ATEX)
DEMKO15ATEX1467U
N° certificato (IECEX)
IECEXULD15.0008U
Spannung max (ATEX)
550 V
Corrente (ATEX)
22 A
Sezione cavo max (ATEX)
4 mm²
Spannung max (IECEX)
550 V
Corrente (IECEX)
22 A
Sezione cavo max (IECEX)
4 mm²
Marcatura EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU značka
II 2 G D

parametry systemu

Ausführung
Złącze sprężynowe
do poprzecznych złącz wtykowych
wolne z jednej strony
Abschlussplatte erforderlich
Да
Anzahl der Potentiale
1
Anzahl der Etagen
1
Antal klämställen per våning
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
No
PE-Anschluss
No
Tragschiene
TS 35

weitere technische Daten

Anzahl gleicher Klemmen
1
explosionsgeprüfte Ausführung
Yes
Montageart
Snap-on
Offene Seiten
right

Przewody zaciskane (kolejne przyłącze)

Tipo di collegamento, ulteriore collegamento
złącze sprężynowe

Klemmbare Leiter (Bemessungsanschluss)

Calibro a norma 60 947-1
A3
Campo di sezioni, max.
4 mm²
Campo di sezioni, min.
0,05 mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
oben
Lunghezza di spellatura
10 mm
Numero di collegamenti
2
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,05 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,05 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0,05 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,05 mm²
Sezione di collegamento, flessibile, min.
0,05 mm²
Sezione di collegamento, semirigida, max.
4 mm²
Sezione di collegamento, semirigida, min.
0,05 mm²
Tipo di collegamento
złącze sprężynowe

Bemessungsdaten nach CSA

Corrente Gr B (CSA)
27 A
Corrente Gr C (CSA)
27 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
200039-1152892
Sezione cavo max (CSA)
12 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V
Tensione Gr D (CSA)
600 V

General

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 30

dane znamionowe

Bemessungsquerschnitt
2,5 mm²
Bemessungsspannung
800 V
Bemessungsspannung DC
800 V
Nennstrom
24 A
Strom bei max. Leiter
31 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77 W
Pollution severity
3

UL rating data

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
30 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
30 AWG
Spannung Gr C (cURus)
600 V
Strom Gr C (cURus)
25 A
Zertifikat-Nr. (cURus)
E60693

Классификации

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
