ZQV 4N/3

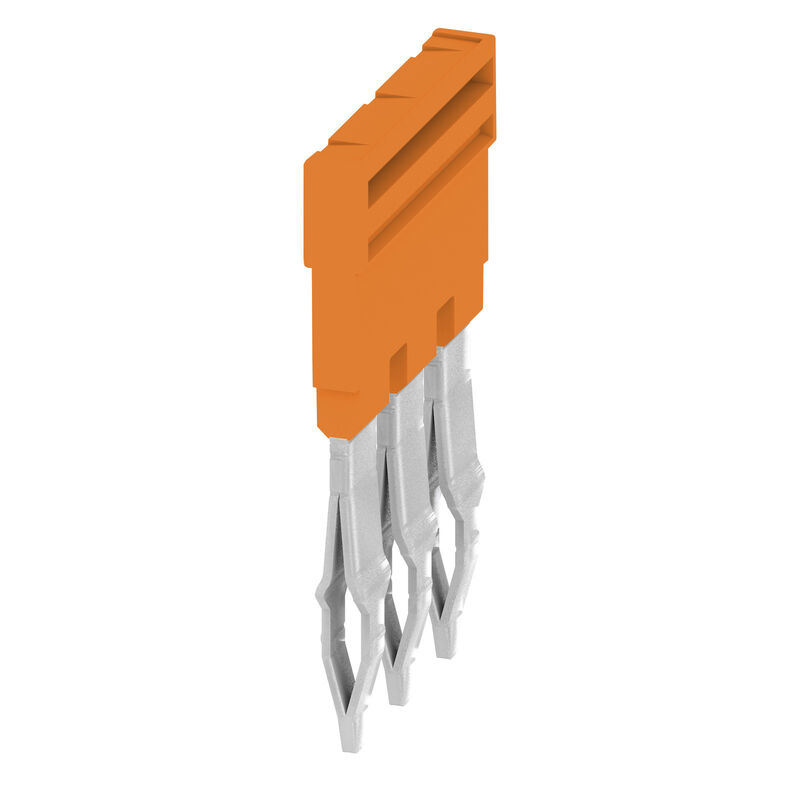

Product image

ZQV 4N/3

점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 3, 피치(mm)(P): 6.10, 절연: 예, 너비: 16 mm

Item No. 1527940000
Download data sheet Engineering Support Product Downloads
Is accessory of 570 Related products 458
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 Aaltri dati tecnici wymiary 全般 Rating data 중요 참고 사항 Classifications

승인

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

일반 주문 데이터

Versione
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 3, 피치(mm)(P): 6.10, 절연: 예, 너비: 16 mm
N. d’ordine
1527940000
Tipo
ZQV 4N/3
GTIN (EAN)
4050118332865
CPZ
60 szt.

치수 및 중량

Profondità
27,95 mm
깊이 (인치)
1,1 inch
Posizione verticale
2,8 mm
Height (inches)
0,11 inch
Larghezza
16 mm
Width (inches)
0,63 inch
Masa netto
2,114 g

온도

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-60 °C…85 °C
Temperatura d'esercizio
-60 °C...130 °C
długotrwała temperatura użytkowa, min.
-60 °C
długotrwała temperatura użytkowa, maks.
130 °C

환경 제품 규정 준수

Stato conformità RoHS
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%
Impronta carbonica di prodotto
  • Kołyska do bramy:
    0.023 kg CO2 eq.

자재 데이터

Materiale di base
Wemid
Colori
pomarańczowy
Classe d'infiammabilità UL 94
V-0

Aaltri dati tecnici

Esecuzione a prova di esplosione
Sì
Tipo di fissaggio
플러그

wymiary

Passo in mm (P)
6,1 mm

全般

Numero di poli
3

Rating data

Tensione nominale
400 V
Corrente nominale
32 A

중요 참고 사항

Informazioni sul prodotto
안정성과 온도 상의 이유로 접점 요소 중 60%만 브레이크 아웃이 가능합니다. 교차 커넥터를 사용하면 정격 전압이 400V로 감소됩니다.블랭크 컷 모서리가 있는 컷 교차 결선을 사용하는 경우 전압이 25V로 감소합니다.

Classifications

ETIM 8.0
EC000489
ETIM 9.0
EC000489
ETIM 10.0
EC000489
ECLASS 14.0
27-25-03-03
ECLASS 15.0
27-25-03-03
