光伏型, 开关, 开关分离器, 600V AC, 125A, 4 回路, 手动开关

商品编号 3103180000
下载技术数据页 产品下载
相关商品 7
审批 通用订货数据 尺寸和重量 温度 环保产品合规 保修 基本信息 连接 分类 标书规格表

审批

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

Version
光伏型, 开关, 开关分离器, 600V AC, 125A, 4 回路, 手动开关
Best.-Nr.
3103180000
Type
AC SB M 125A 4POL CG 06KV
GTIN (EAN)
4099987148382
数量
1 PC

尺寸和重量

Profundidad
142 mm
深度 (英寸)
5,591 inch
Height
320 mm
高度 (英寸)
12,598 inch
Width
205 mm
宽度 (英寸)
8,071 inch
净重
1 773 g

温度

环境温度
-25 °C…55 °C

环保产品合规

RoHS megfelelőségi állapot
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

保修

시간 간격
5年

基本信息

Normer
IEC 60947-3
Protection degree
IP65
安装位置
受保护的户外区域（距离海边 > 1 公里）

连接

Design come interruttore principale
可配置
Device with pre-assembled cabling
无

分类

ETIM 8.0
EC000216
ETIM 9.0
EC000216
ETIM 10.0
EC000216
ECLASS 14.0
27-37-14-03
ECLASS 15.0
27-37-14-03

标书规格表

详细描述

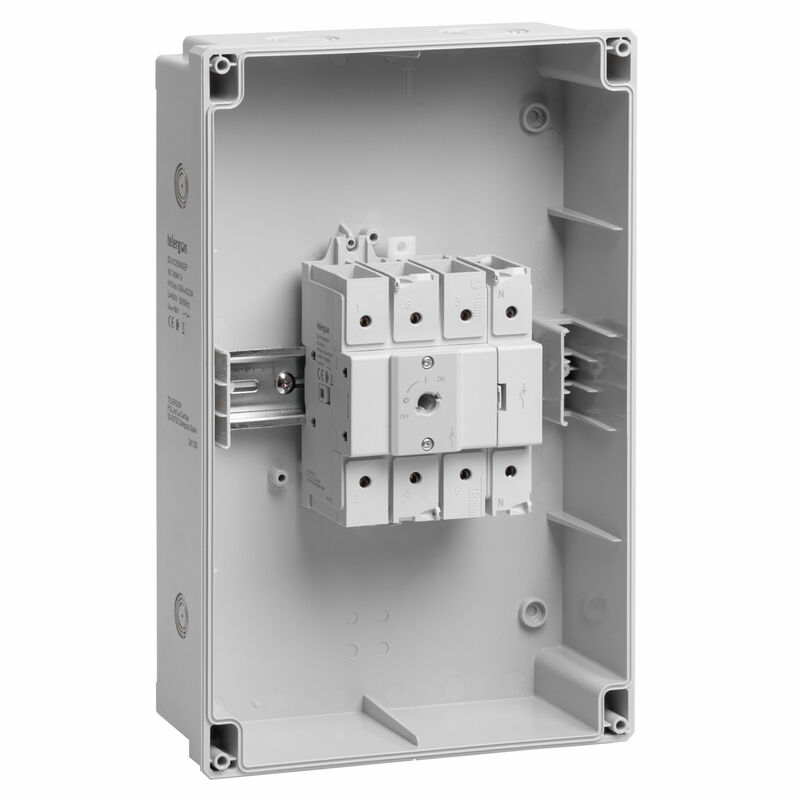

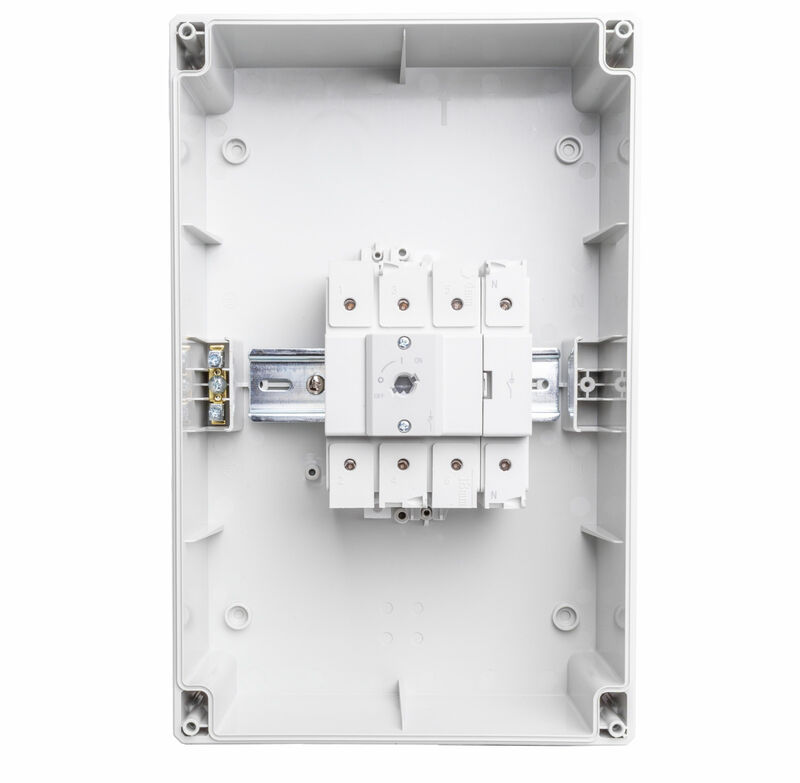

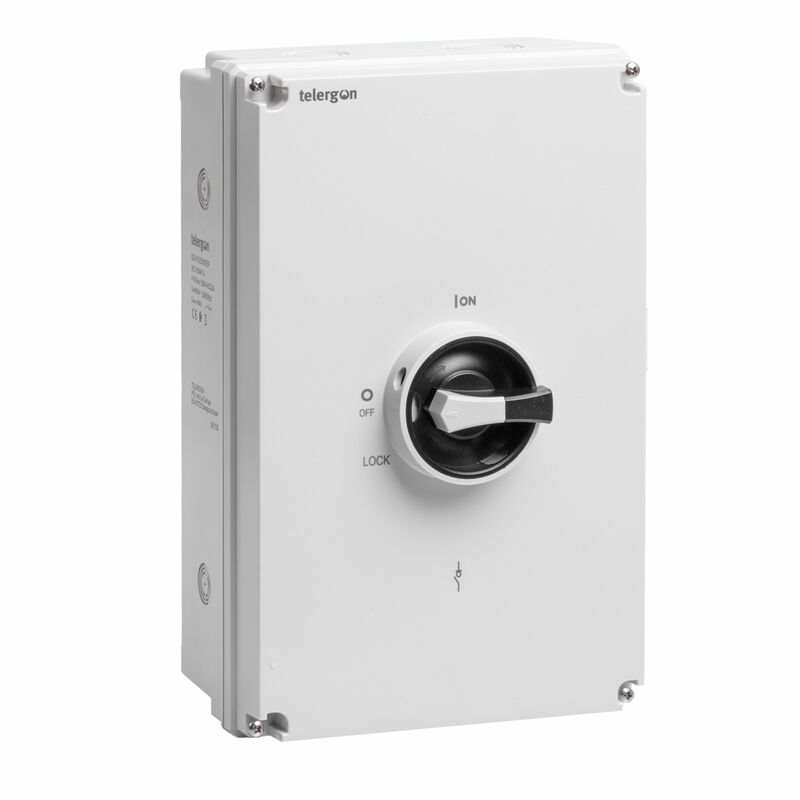

Load break Switch in polyester housing.
Suitable for disconnection on the AC side.
Number of poles: 4
Rated operational current (Ie) (Ie):
- according to IEC (AC-21): 125 A
Rated operational voltage (Ue):
- according to IEC: 415 V

Suitability for use:
Emergency Stop Switch: No
Main Switch: Yes

Number of contacts normally open: 4
Number of contacts normally closed: 0
Number of switching positions: 2
Lockable: Yes
The switch is mounted using 4 screws.
Protection class (IP): 65
Polyester housing with knockouts for cable glands.
Dimensions HxWxD: 320x205x142 mm.

Approved according to Low-voltage Switchgear and Controlgear: IEC 60947-3, DIN VDE 0660 Part 107 (EN 60947-3)
