BLZP 5.00HC/07/180 SN BK BX

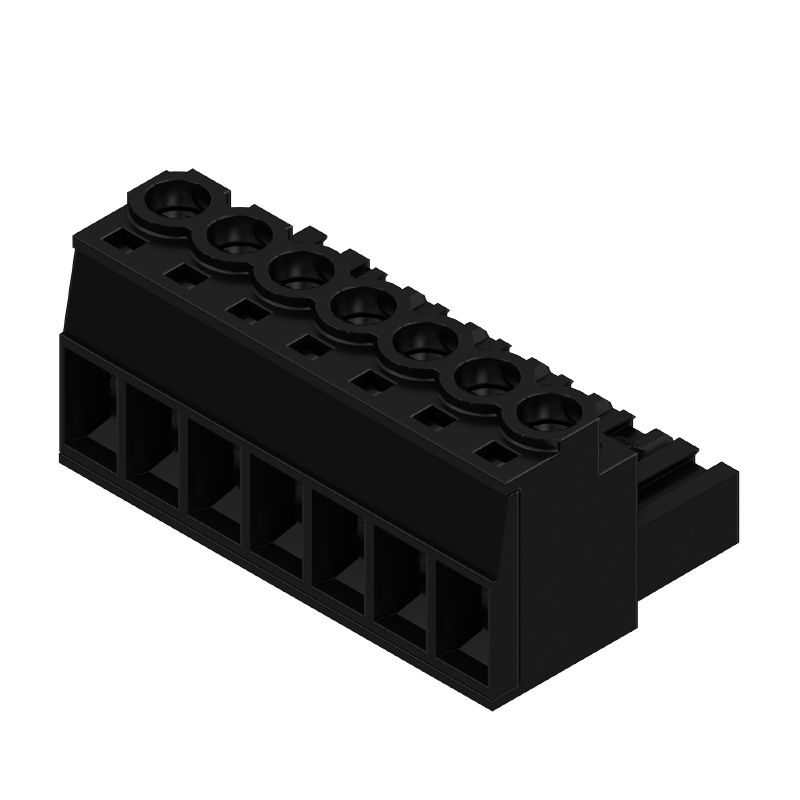

Obrázek výrobku
Podobné ilustraci
BLZP 5.00HC/07/180 SN BK BX

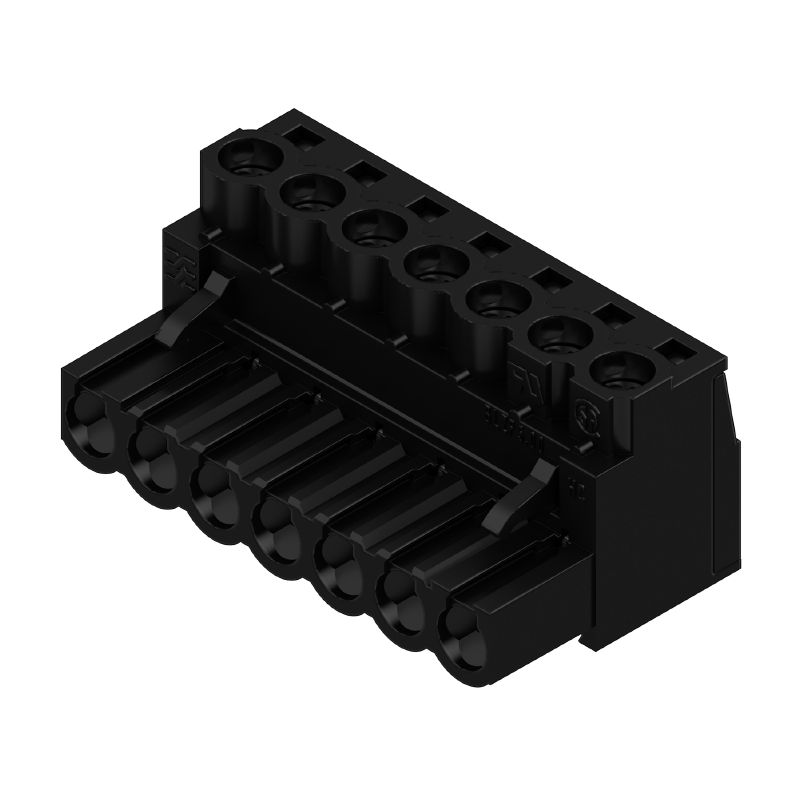

Illustration du produit
BLZP 5.00HC/07/180 SN BK BX
Dimensional drawing
BLZP 5.00HC/07/180 SN BK BX
Dimensional drawing
BLZP 5.00HC/07/180 SN BK BX
Graph
Self-locking
Immediately on plugging in

BLZP 5.00HC/07/180 SN BK BX

PCB plug-in connector, female plug, 5.00 mm, Number of poles: 7, 180°, Clamping yoke connection, Clamping range, max. : 4 mm², Box

Produkt-ID 1955520000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Motdelar 16 Använda produkter 32
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Номинальные характеристики по IEC Rated data acc. to CSA Märkdata enligt UL 1059 Packing Viktig hänvisningstext Klassificeringar

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Versione
PCB plug-in connector, female plug, 5.00 mm, Number of poles: 7, 180°, Clamping yoke connection, Clamping range, max. : 4 mm², Box
N. d’ordine
1955520000
Tipo
BLZP 5.00HC/07/180 SN BK BX
GTIN (EAN)
4032248634019
Qty.
48 items
Produktparametrar
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Förpackning
Box

Dimensions and weights

Profondità
20,1 mm
Глубина (дюймов)
0,791 inch
Posizione verticale
16 mm
Bygghöjd (tum)
0,63 inch
Larghezza
35 mm
Byggbredd (tum)
1,378 inch
Peso netto
11,667 g

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Impronta carbonica di prodotto
  • Vagga till grind:
    0,254 kg CO2 eq.

System Parameters

Famiglia prodotti
OMNIMATE Signal - series BL/SL 5.00
Tipo di collegamento
Fältanslutning
Tecnica di collegamento cavi
Klämbygelanslutning
Passo in mm (P)
5 mm
Passo in pollici (P)
0,197 "
Direzione d'uscita del conduttore
180°
Numero di poli
7
L1 in mm
30 mm
L1 in pollici
1,182 "
quantità di file
1
Numero di serie di poli
1
Sezione di dimensionamento
4 mm²
Защита от прикосновения согласно DIN VDE 57 106
fingersäker
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Ja
Длина зачистки изоляции
7 mm
Klämskruv
M 2,5
Skruvmejselklinga
0,6 x 3,5
PH 1
PZ 1
Skruvmejselklinga Norm
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Stickcykler
25
Max. instickskraft/pol
10 N
Max. dragkraft/pol
9 N
Åtdragningsmoment
  • Momenttyp:
    Ledaranslutning
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Material data

Materiale isolante
PBT
Colori
svart
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
Resistenza d'isolamento
≥ 108 Ω
Brännbarhetsklass enligt UL 94
V-0
Materiale dei contatti
Cu-legering
Superficie dei contatti
förtennad
Struttura a strati del connettore maschio
4...8 µm Sn varmförtent
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
100 °C

Conductors suitable for connection

Campo di sezioni, min.
0,13 mm²
Campo di sezioni, max.
4 mm²
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 12
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
4 mm²
Stranded, min. H07V-R
0,2 mm²
многожильный, макс. H07V-R
4 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
4 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2 mm²
con terminale AEH con collare DIN 46 228/4, max.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,2 mm²
con terminale a norma DIN 46 228/1, max.
2,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,8 mm x 2,4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0372700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0373000000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
Testo di riferimento
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
23 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
18 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
21 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
16 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Portata transitoria
3 x 1s mit 120 A

Rated data acc. to CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
50 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
20 A
Corrente nominale (Gruppo D / CSA)
20 A
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 12
Riferimento ai valori di omologazione
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
20 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 12
Riferimento ai valori di omologazione
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Imballaggio
Box
Lunghezza VPE
349 mm
Larghezza VPE
138 mm
Altezza VPE
31 mm

Viktig hänvisningstext

Conformità IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Note

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
