Propiedades

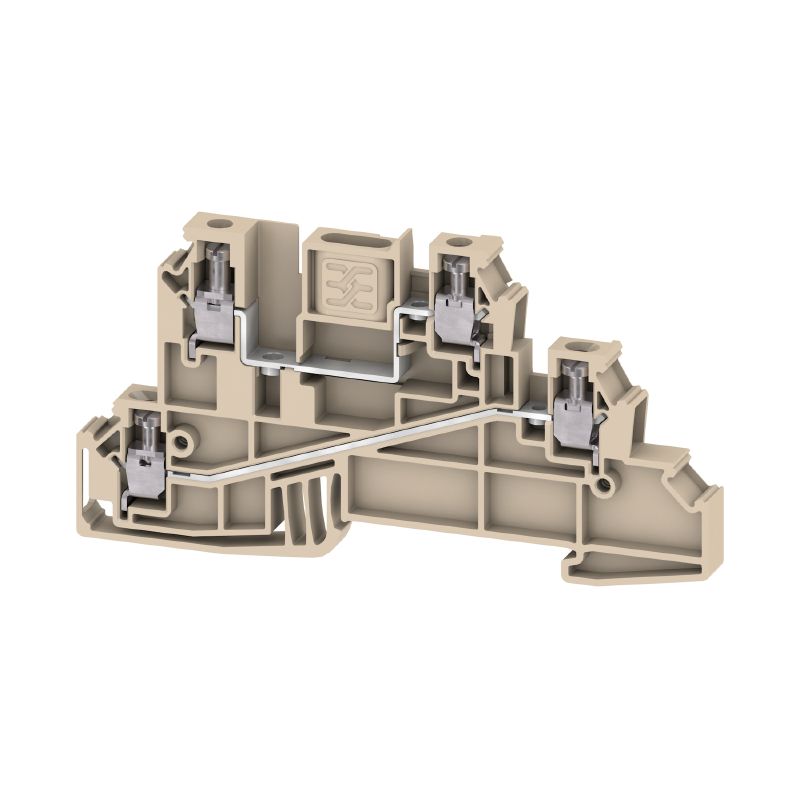

| Versión | Bloque de bornes para instalación de varios niveles, Conexión brida-tornillo, Beige oscuro, 2.5 mm², 24 A, 400 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-0, Wemid |
| Código | 1030300000 |
| Tipo | WDL 2.5/L/L |
| GTIN (EAN) | 4008190033347 |
| Cantidad | 50 Pieza |
| Profundidad | 48 mm |
| Profundidad (pulgadas) | 1,89 inch |
| Profundidad incl. carril DIN | 49 mm |
| Altura | 90 mm |
| Altura (pulgadas) | 3,543 inch |
| Anchura | 6,1 mm |
| Anchura (pulgadas) | 0,24 inch |
| Peso neto | 15,037 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 120 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | Beige oscuro |
| Grado inflamabilidad según UL 94 | V-0 |
| Versión |
Conexión brida-tornillo
Conexión L y L para conexión transversal atornillable abierto por un extremo |
| Tapa final obligatoria | Sí |
| Número de potenciales | 2 |
| Número de pisos | 2 |
| Número de puntos de embornado por piso | 2 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Conexión PE | No |
| Carril | TS 35 |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, max. | 1,5 mm² |
| Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, min. | 0,5 mm² |
| Sección de conexión del conductor, flexible, 2 conductores embornables, max. | 1,5 mm² |
| Sección de conexión del conductor, flexible, 2 conductores embornables, min. | 0,5 mm² |
| Sección de conexión del conductor, rígido, 2 conductores embornables, máx. | 1,5 mm² |
| Sección de conexión del conductor, rígido, 2 conductores embornables, mín. | 0,5 mm² |
| Lados abiertos | derecha |
| Número de bornes iguales | 1 |
| Tipo de montaje | enclavado |
| Versión a prueba de explosivos | No |
| Calibre según 60 947-1 |
A3
A4 |
| Conductor embornable |
|
| Dimens. caña destornillador | 0,6 x 3,5 mm |
| Dirección de conexión | lateral |
| Longitud de desaislado | 8 mm |
| Número de conexiones | 4 |
| Par de apriete con atornillador eléctrico, tipo DMS | 1 |
| Par de apriete, max. | 0,6 Nm |
| Par de apriete, min. | 0,4 Nm |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección de conexión del conductor, flexible, max. | 4 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 4 mm² |
| Sección de embornado, mín. | 0,13 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 4 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 4 mm² |
| Sección del conductor, semirrígido, mín. | 1,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 4 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tornillo de apriete | M 2,5 |
| Corriente Gr B (CSA) | 10 A |
| Corriente Gr D (CSA) | 10 A |
| Núm. de certificación (CSA) | 12400-296 |
| Sección máx. del conductor (CSA) | 12 AWG |
| Sección mín. del conductor (CSA) | 26 AWG |
| Tensión Gr B (CSA) | 300 V |
| Tensión Gr D (CSA) | 300 V |
| Carril | TS 35 |
| Normas | IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 12 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 400 V |
| Tensión nominal DC | 400 V |
| Intensidad nominal | 24 A |
| Corriente en conductor máximo | 32 A |
| Normas | IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 1,33 mΩ |
| Sobretensión de choque nominal | 6 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,77 W |
| Tensión nominal (L / L) | 400 V |
| Tensión nominal (L / N) | 250 V |
| Tensión nominal (L / PE) | 250 V |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Corriente Gr C (UR) | 15 A |
| Núm. de certificación (UR) | E60693 |
| Sección del conductor Cableado de campo máx. (UR) | 12 AWG |
| Sección del conductor Cableado de campo mín. (UR) | 22 AWG |
| Sección del conductor Cableado de fábrica máx. (UR) | 12 AWG |
| Sección del conductor Cableado de fábrica mín. (UR) | 26 AWG |
| Tensión Gr C (UR) | 300 V |
| Homologación/certificado/documento de conformidad |
[NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156115)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37391) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1030300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1030300000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1030300000&norm=0) |
| Documentación del usuario | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| Homologaciones |      |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UR) | E60693 |
