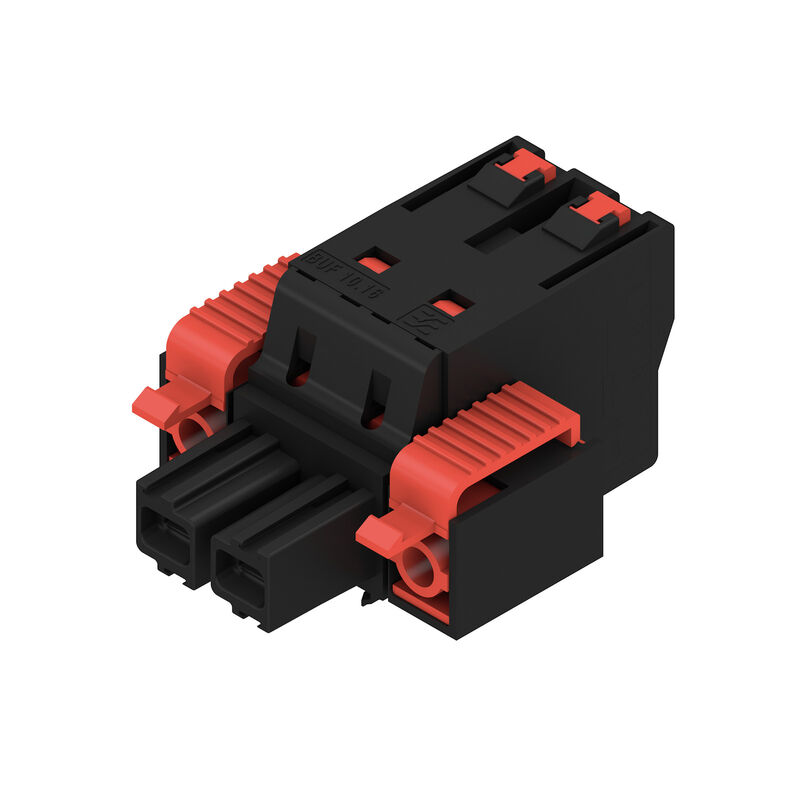

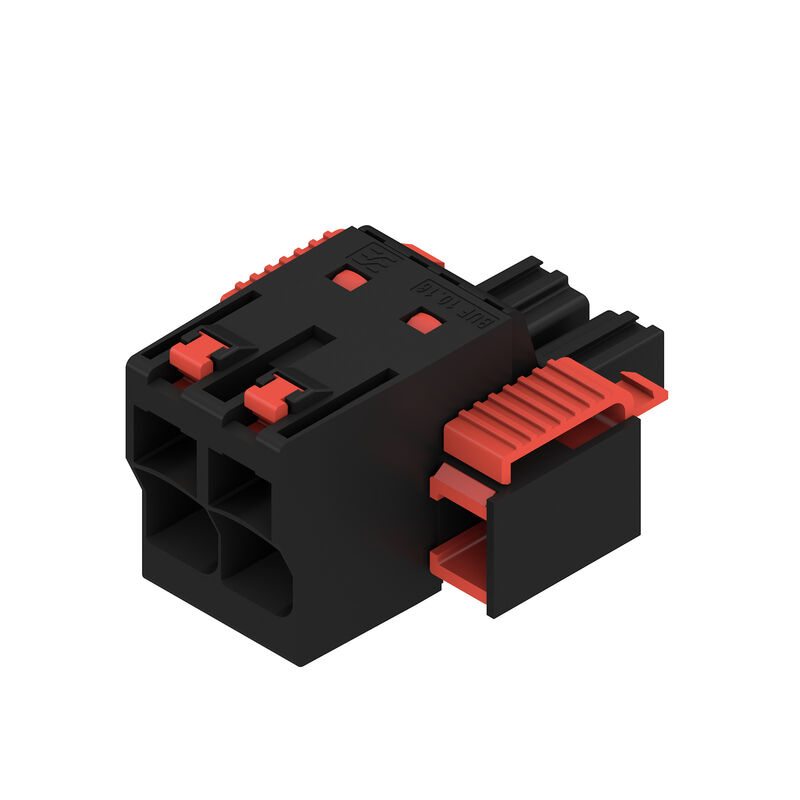

BUF 10.16IT/02/180F AG BK BX — Imagen de producto

Descargar hoja de datos Componente simple EDA

BUF 10.16IT/02/180F AG BK BX

Conector para placa c.i., enchufe hembra, 10.16 mm, Número de polos: 2, 180°, PUSH IN con actuador, Sección de embornado, máx. : 16 mm², Caja

N.º de artículo 2493300000

Propiedades

Datos generales para pedido

Versión	Conector para placa c.i., enchufe hembra, 10.16 mm, Número de polos: 2, 180°, PUSH IN con actuador, Sección de embornado, máx. : 16 mm², Caja
Código	2493300000
Tipo	BUF 10.16IT/02/180F AG BK BX
GTIN (EAN)	4050118503081
Cantidad	28 Pieza
Valores característicos del producto	IEC: 1000 V / 76 A / 2.5 - 16 mm² UL: 600 V / 51 A / AWG 12 - AWG 6
Embalaje	Caja

Dimensiones y pesos

Profundidad	39,5 mm
Profundidad (pulgadas)	1,555 inch
Altura	28,9 mm
Altura (pulgadas)	1,138 inch
Anchura	40,64 mm
Anchura (pulgadas)	1,6 inch
Peso neto	28,7 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Parámetros del sistema

Familia del producto	OMNIMATE Power - Serie BU/SU 10.16
Tipo de conexión	Conexión de campo
Técnica de conexión de conductores	PUSH IN con actuador
Paso en mm (P)	10,16 mm
Paso en pulgadas (P)	0,4 "
Dirección de salida de conductor	180°
Número de polos	2
L1 en mm	10,16 mm
L1 en pulgadas	0,4 "
Número de series	1
Número de filas de polos	1
Sección nominal	16 mm²
Protección contra contacto según DIN VDE 57106	protección de dedos
Protección contra contacto según DIN VDE 0470	IP 20
Tipo de protección	IP20
Codificable	Sí
Longitud de desaislado	18 mm
Punta de destornillador	0,8 x 4,0
Punta de destornillador normativa	DIN 5264
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	15 N
Fuerza de extracción/polo, máx.	15 N

Datos del material

Materiales aislantes	PA GF
Color	negro
Carta de colores (similar)	RAL 9011
Grupo de materiales aislantes	II
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 400
Resistencia de aislamiento	≥ 10⁸ Ω
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Superficie de contacto	Plateado
Estructura de capas del contacto del conector	≥ 3 µm Ag
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	120 °C

Conductores aptos para conexión

Sección de embornado, mín.	2,5 mm²
Sección de embornado, máx.	16 mm²
Sección de conexión del conductor AWG, min.	AWG 12
Sección de conexión del conductor AWG, máx.	AWG 4
Rígido, mín. H05(07) V-U	2,5 mm²
Rígido, máx. H05(07) V-U	10 mm²
Semirrígido, mín H07V-R	10 mm²
semirrígido, máx. H07V-R	16 mm²
Flexible, mín. H05(07) V-K	2,5 mm²
Flexible, máx. H05(07) V-K	16 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.	2,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx	16 mm²
con terminal tubular, DIN 46228 pt 1, mín.	2,5 mm²
con terminal tubular según DIN 46 228/1, máx.	16 mm²
Conductor embornable	Sección de conexión del conductor: Tipo: conductor fino nominal: 2,5 mm² Terminal tubular: Longitud de desaislado: nominal: 20 mm Terminal tubular recomendado: 9019180000 Longitud de desaislado: nominal: 18 mm Terminal tubular recomendado: 9004090000 Sección de conexión del conductor: Tipo: conductor fino nominal: 4 mm² Terminal tubular: Longitud de desaislado: nominal: 20 mm Terminal tubular recomendado: 9019210000 Longitud de desaislado: nominal: 18 mm Terminal tubular recomendado: 9004110000 Sección de conexión del conductor: Tipo: conductor fino nominal: 6 mm² Terminal tubular: Longitud de desaislado: nominal: 20 mm Terminal tubular recomendado: 0565700000 Longitud de desaislado: nominal: 18 mm Terminal tubular recomendado: 9004130000 Sección de conexión del conductor: Tipo: conductor fino nominal: 10 mm² Terminal tubular: Longitud de desaislado: nominal: 21 mm Terminal tubular recomendado: 0565800000 Longitud de desaislado: nominal: 18 mm Terminal tubular recomendado: 0379300000 Sección de conexión del conductor: Tipo: conductor fino nominal: 16 mm² Terminal tubular: Longitud de desaislado: nominal: 21 mm Terminal tubular recomendado: 0566000000 Longitud de desaislado: nominal: 18 mm Terminal tubular recomendado: 0375200000
Texto de referencia	La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

Corriente nominal, número de polos mín. (Tu=20 °C)	76 A
Corriente nominal, número de polos máx. (Tu=20 °C)	71 A
Corriente nominal, número de polos mín. (Tu=40 °C)	70 A
Corriente nominal, número de polos máx. (Tu=40 °C)	62 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	1.000 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	8 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	8 kV
Resistencia a corrientes de corta duración	3 x 1s con 800 A

Datos nominales según UL 1059

Instituto (cURus)	CURUS
Núm. de certificación (cURus)	E60693
Tensión nominal (Use Group B / UL 1059)	600 V
Tensión nominal (Use Group C / UL 1059)	600 V
Intensidad nominal (Use Group B / UL 1059)	51 A
Intensidad nominal (Use Group C / UL 1059)	51 A
Sección de conexión del conductor AWG, mín.	AWG 12
Sección de conexión del conductor AWG, máx.	AWG 6
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	356 mm
Anchura VPE	186 mm
Altura de VPE	75 mm

Pruebas tipo

Prueba: durabilidad de los marcajes	Estándar: IEC 60999-1:1999-11, sección 9.5 Prueba: marca de origen, identificación de tipo, paso, durabilidad, Longitud de desaislado Evaluación: disponible
Prueba: sección ajustable	Estándar: IEC 60999-1:1999-11, sección 9.5, IEC 60947-1:2011-03, sección 8.2.4.5.1 Tipo de conductor: Tipo de conductor y sección de conductor: semirrígido de 2,5 mm² Tipo de conductor y sección de conductor: rígido de 2,5 mm² Tipo de conductor y sección de conductor: semirrígido de 16 mm² Tipo de conductor y sección de conductor: rígido de 10 mm² Tipo de conductor y sección de conductor: AWG 12/1 Tipo de conductor y sección de conductor: AWG 12/19 Tipo de conductor y sección de conductor: AWG 4/1 Tipo de conductor y sección de conductor: AWG 4/19 Evaluación: disponible
Prueba de daños y liberación accidental de conductores	Estándar: IEC 60999-1:1999-11, sección 9.5 Requerimiento: 0,7 kg Tipo de conductor: Tipo de conductor y sección de conductor: H07V-K2.5 Tipo de conductor y sección de conductor: H07V-U2.5 Tipo de conductor y sección de conductor: H07V-K2.5 Tipo de conductor y sección de conductor: H07V-U2.5 Evaluación: superado Requerimiento: ≥100 N Tipo de conductor: Tipo de conductor y sección de conductor: H07V-K16 Tipo de conductor y sección de conductor: H07V-U16 Evaluación: superado Requerimiento: ≥ 135 N Tipo de conductor: Tipo de conductor y sección de conductor: AWG 4/7 Tipo de conductor y sección de conductor: AWG4/19
Prueba de extracción	Estándar: IEC 60999-1:1999-11, sección 9.5 Requerimiento: 0,7 kg Tipo de conductor: Tipo de conductor y sección de conductor: H07V-K2.5 Tipo de conductor y sección de conductor: H07V-U2.5 Tipo de conductor y sección de conductor: H07V-K2.5 Tipo de conductor y sección de conductor: H07V-U2.5 Evaluación: superado Requerimiento: ≥100 N Tipo de conductor: Tipo de conductor y sección de conductor: H07V-K16 Tipo de conductor y sección de conductor: H07V-U16 Evaluación: superado Requerimiento: ≥ 135 N Tipo de conductor: Tipo de conductor y sección de conductor: AWG 4/7 Tipo de conductor y sección de conductor: AWG4/19 Evaluación: superado

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Más variantes bajo solicitud

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Terminal tubular con aislamientos según DIN 46228/4

Terminal tubular sin aislamientos según DIN 46228/1

P en el dibujo = paso

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.

De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses

Descargas

Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39765)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2493300000)
Notificación de cambio de producto	[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162)
Documentación del usuario	[Assembly instructions PUSH IN connector with actuator – BUF 10.16 IT](https://mdcop.weidmueller.com/mediadelivery/asset/900_58186) [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78427)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Homologaciones

Homologaciones	![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
