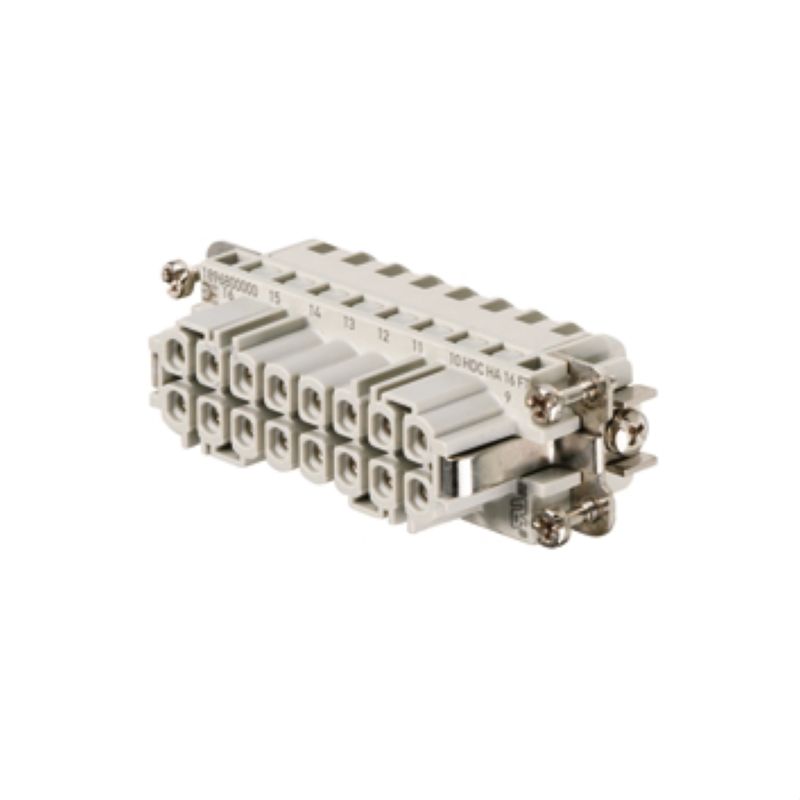

HDC-betét, Hüvely, 250 V, 16 A, Pólusszám: 16, Húzórugós csatlakozás, Telepítési szerkezeti méret: 5

Cikkszám 1896800000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 2 Kapcsolódó termékek 2
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Méret Általános adatok PE csatlakozási adatok Változat Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E92202

Általános rendelési adatok

Változat
HDC-betét, Hüvely, 250 V, 16 A, Pólusszám: 16, Húzórugós csatlakozás, Telepítési szerkezeti méret: 5
Rendelési szám
1896800000
Típus
HDC HA 16 FT
GTIN (EAN)
4032248592401
Qty.
1 Darab

Méretek és tömegek

Mélység
73 mm
Mélység (coll)
2,874 inch
Magasság
31,1 mm
Magasság (coll)
1,224 inch
Szélesség
23 mm
Szélesség (coll)
0,906 inch
Nettó tömeg
61,8 g

Hőmérsékletek

Hőmérsékleti határérték
-40 °C ... 125 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Vegyszerállóság
  • Anyag:
    Aceton
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Ammónia, vizes oldat
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Petróleum
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Benzol
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Dízelolaj
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Ecetsav, koncentrált
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Kálium-hidroxid
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Metanol
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Motorolaj
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Lúg, hígított
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Hidroklórfluor-szénhidrogének
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Kültéri használat
  • Vegyszerállóság:
    Feltételesen ellenálló

Méret

Alap teljes hossza
73 mm
Aljzat magassága
31,1 mm
Szélesség
23 mm

Általános adatok

Alapanyag
Rézötvözet
BG
5
Csatlakozás típusa
Húzórugós csatlakozás
Dugaszolási ciklusok, arany
≥ 500
Dugaszolási ciklusok, ezüst
≥ 500
Felületi minőség
Ezüst-passzivált
Number of power contacts
16
Névleges feszültség (DIN EN 61984)
250 V
Névleges feszültség az UL/CSA szerint
600 V AC/DC
Névleges lökőfeszültség (DIN EN 61984)
4 kV
Névleges áram (DIN EN 61984)
16 A
Névleges áramerősség (cUR)
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 14
  • Névleges áram:
    14,5 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 16
  • Névleges áram:
    11,5 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 18
  • Névleges áram:
    9,5 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 20
  • Névleges áram:
    7,4 A
Névleges áramerősség (UR)
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 14
  • Névleges áram:
    15 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 16
  • Névleges áram:
    10 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 18
  • Névleges áram:
    7 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 20
  • Névleges áram:
    5 A
Nízká kouřivost podle DIN EN 45545-2
Igen
Número de contactos de señal
0
PE-csatlakozás max. meghúzási nyomatéka
1,5 Nm
PE-csatlakozás min. meghúzási nyomatéka
1,2 Nm
Pólusszám
16
Sorozat
HA
Szennyezés súlyossága
3
Szigetelési ellenállás
1010 Ω
Szigetelőanyag
PC üvegszál-erősítéssel (UL listás és vasúti tanúsítással)
Szigetelőanyag csoport
IIIa
Szín
bézs
Telepítési szerkezeti méret
5
Térfogati ellenállás
≤2 mΩ
Típus
Hüvely
UL 94 éghetőségi osztály
V-0
Vezeték-keresztmetszet
2,5 mm²

PE csatlakozási adatok

Csatlakozás típusa PE
Csavaros csatlakozás
Csupaszolási hossz, PE-csatlakozás
10 mm
Kés mérete, hornyos (PE-csatlakozás)
SD 0.8 x 4.0
Névleges keresztmetszet
2,5 mm²
PE-csatlakozás max. meghúzási nyomatéka
1,5 Nm
PE-csatlakozás min. meghúzási nyomatéka
1,2 Nm
Rögzítőcsavar
M 4
Vezeték keresztmetszet, AWG (PE), max.
AWG 14
Vezeték keresztmetszet, AWG (PE), min.
AWG 20

Változat

Alapanyag
Rézötvözet
BG
5
Blade size, slotted (screw connection)
SD 0.5 x 3.0
Conductor cross-section, max.
2,5 mm²
Conductor cross-section, min.
0,25 mm²
Felületi minőség
Ezüst-passzivált
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, fintrådig, max.
2,5 mm²
Lunghezza di spellatura, collegamento di dimensionamento
8 mm
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Sezione di collegamento cavo AWG, max.
AWG 14
Volume resistance
≤2 mΩ
Wire connection cross section AWG, min.
AWG 24
Wire cross-section, solid, max.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
결선 유형
Húzórugós csatlakozás
설치 사이즈
5

Besorolások

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
