Propiedades

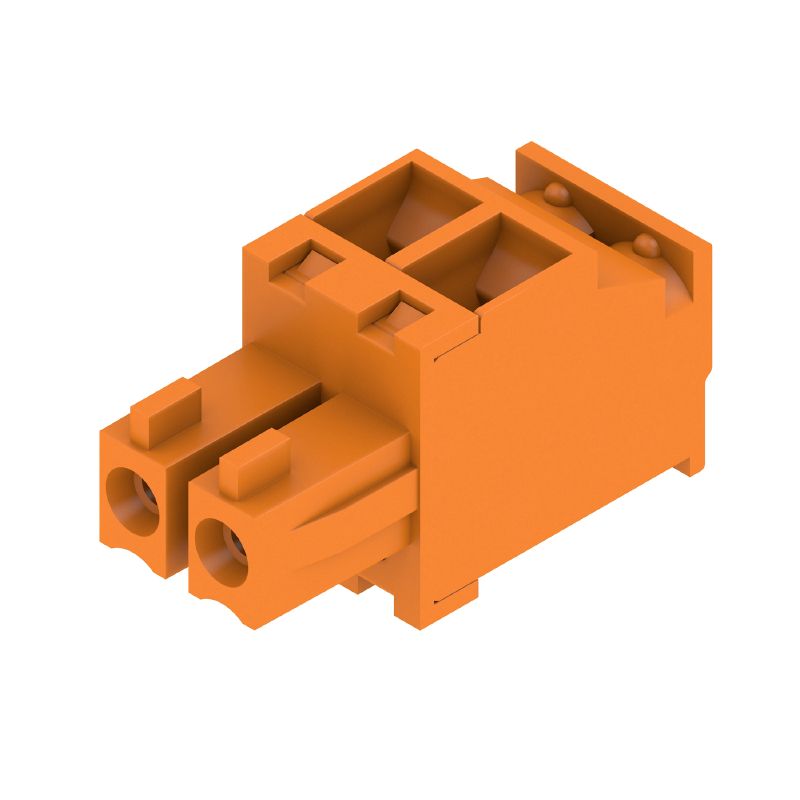

| Versión | Conector para placa c.i., enchufe hembra, 3.81 mm, Número de polos: 2, 90°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja |
| Código | 1939820000 |
| Tipo | BCZ 3.81/02/90 SN OR BX |
| GTIN (EAN) | 4032248653966 |
| Cantidad | 50 Pieza |
| Valores característicos del producto |
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 16 |
| Embalaje | Caja |
| Profundidad | 19,1 mm |
| Profundidad (pulgadas) | 0,752 inch |
| Altura | 10,5 mm |
| Altura (pulgadas) | 0,413 inch |
| Anchura | 7,62 mm |
| Anchura (pulgadas) | 0,3 inch |
| Peso neto | 1,9 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | ea9dd4b8-c51f-409c-885a-41700372be61 |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| Familia del producto | OMNIMATE Signal - Serie BC/SC 3.81 |
| Tipo de conexión | Conexión de campo |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Paso en mm (P) | 3,81 mm |
| Paso en pulgadas (P) | 0,15 " |
| Dirección de salida de conductor | 90° |
| Número de polos | 2 |
| L1 en mm | 3,81 mm |
| L1 en pulgadas | 0,15 " |
| Número de series | 1 |
| Número de filas de polos | 1 |
| Sección nominal | 1 mm² |
| Protección contra contacto según DIN VDE 57106 | protección de dedos |
| Protección contra contacto según DIN VDE 0470 | IP 20 insertado / IP 10 no insertado |
| Tipo de protección | IP20 |
| Resistencia de paso | ≤5 mΩ |
| Codificable | Sí |
| Longitud de desaislado | 7 mm |
| Tornillo de apriete | M 2 |
| Punta de destornillador | 0,4 x 2,5 |
| Punta de destornillador normativa | DIN 5264 |
| Ciclos de enchufado | 25 |
| Fuerza de inserción/polo, máx. | 7 N |
| Fuerza de extracción/polo, máx. | 5 N |
| Par de apriete |
|
| Materiales aislantes | PA 66 GF 30 |
| Color | naranja |
| Carta de colores (similar) | RAL 2000 |
| Grupo de materiales aislantes | II |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 550 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Estructura de capas del contacto del conector | 0.5...1.5 µm Cu / 2...5 µm Sn |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 120 °C |
| Gama de temperatura, montaje, min. | -25 °C |
| Gama de temperatura, montaje, max. | 120 °C |
| Sección de embornado, mín. | 0,08 mm² |
| Sección de embornado, máx. | 1,5 mm² |
| Sección de conexión del conductor AWG, min. | AWG 28 |
| Sección de conexión del conductor AWG, máx. | AWG 16 |
| Rígido, mín. H05(07) V-U | 0,2 mm² |
| Rígido, máx. H05(07) V-U | 1,5 mm² |
| Flexible, mín. H05(07) V-K | 0,2 mm² |
| Flexible, máx. H05(07) V-K | 1,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,mín. | 0,2 mm² |
| con term. tub. con aislamiento DIN 46 228/4,máx | 1,5 mm² |
| con terminal tubular, DIN 46228 pt 1, mín. | 0,2 mm² |
| con terminal tubular según DIN 46 228/1, máx. | 1,5 mm² |
| Calibre macho de conformidad con la norma EN 60999 a x b; ø | 2,4 mm x 1,5 mm |
| Conductor embornable |
|
| Texto de referencia |
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal. |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 17,5 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 15,9 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 17,5 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 14,1 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 320 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 160 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 160 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 2,5 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 2,5 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 2,5 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 76 A |
| Instituto (CSA) | CSA |
| Núm. de certificación (CSA) | 200039-1121690 |
| Tensión nominal (Use Group B / CSA) | 300 V |
| Tensión nominal (Use Group C / CSA) | 50 V |
| Intensidad nominal (Use Group B / CSA) | 8 A |
| Intensidad nominal (Use Group C / CSA) | 8 A |
| Sección de conexión del conductor AWG, mín. | AWG 28 |
| Sección de conexión del conductor AWG, máx. | AWG 16 |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Instituto (cURus) | CURUS |
| Núm. de certificación (cURus) | E60693 |
| Tensión nominal (Use Group B / UL 1059) | 300 V |
| Tensión nominal (Use Group D / UL 1059) | 300 V |
| Intensidad nominal (Use Group B / UL 1059) | 10 A |
| Intensidad nominal (Use Group D / UL 1059) | 10 A |
| Sección de conexión del conductor AWG, mín. | AWG 28 |
| Sección de conexión del conductor AWG, máx. | AWG 16 |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje | Caja |
| Longitud de VPE | 79 mm |
| Anchura VPE | 70 mm |
| Altura de VPE | 41 mm |
| Prueba: durabilidad de los marcajes |
|
| Prueba: error de acoplamiento (no intercambiable) |
|
| Prueba: sección ajustable |
|
| Prueba de daños y liberación accidental de conductores |
|
| Prueba de extracción |
|
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Notas |
|
| Homologación/certificado/documento de conformidad | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65077) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1939820000) |
