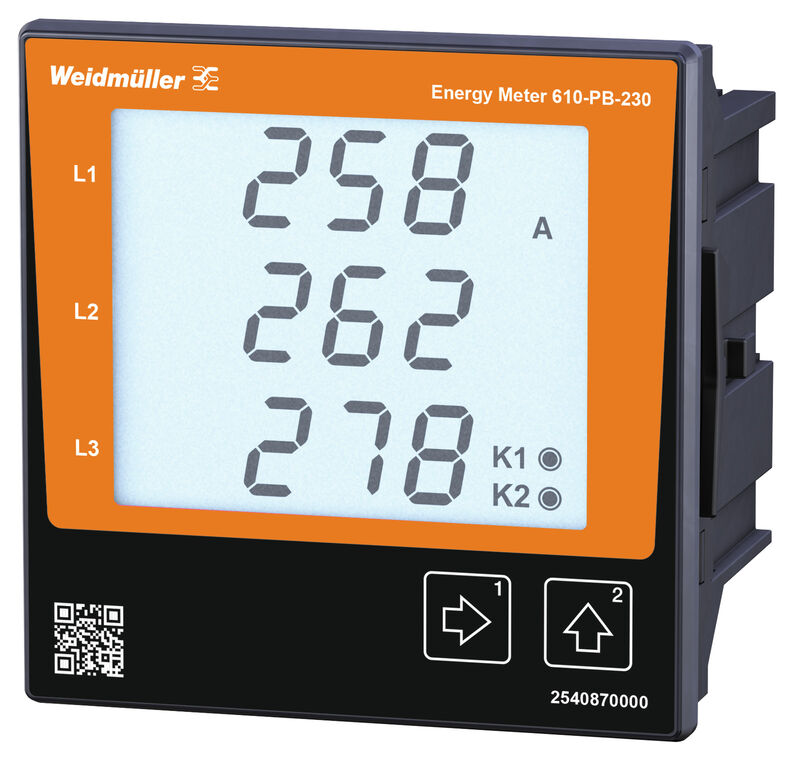

ENERGY METER 610-PB-230

Medición/visualización de potencia de la red monofásica, trifásica

N.º de artículo 2540870000

Versión	Medición/visualización de potencia de la red monofásica, trifásica
Código	2540870000
Tipo	ENERGY METER 610-PB-230
GTIN (EAN)	4050118552997
Cantidad	1 Pieza

Temperatura de almacenamiento	-25 °C...70 °C
Humedad a temperatura de almacenamiento	0...90 % RH
Temperatura de servicio	-10 °C...55 °C
Humedad a temperatura de servicio	0 - 75 % HR

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Armónicos, por pedido/corriente	1.-40.
Canales de medición de corriente	4
Corriente máx.	5000 A
Factor de distorsión THD-I en %	Sí
Material capotas	Plástico
Medición de la corriente diferencial	No
Precisión de medición de la corriente	0,2 %

Armónicos, por pedido/tensión	1.-40.
Cuadrantes	4
Factor de distorsión THD-U en %	Sí
Precisión de medición de la tensión	0,2 %
Rango de medida, tensión L-L, AC	480 V
Rango de medida, tensión L-N, AC	277 V
Red de baja tensión	3 phase 3 wire (L1 + L2 + L3) 3 phase 4 wire (L1 + L2 + L3 + N)
Sistema 3-hilos:	Sí
Sistema 4-hilos:	Sí

Interfaz	RS485: 9,6 – 115,2 kbps Profibus DP USB
Protocolo	Modbus RTU Profibus DP V0

Memoria; valores mínimos y máximos	Sí
Tamaño de la memoria	256 MB
Número de valores de memoria	10.000 k
Registro intervalo de actualización	200 ms
Intervalo de registro de memoria mín.	60 s
Software	ecoExplorer go®
Lógica integrada	Sí

Corriente máx.	5000 A
Indicador control (monitor)	LCD
Tipo de montaje	Montaje en panel frontal
Tipo de protección	IP40 IP20
Versión	Medición/visualización de potencia de la red monofásica, trifásica
Normas	DIN EN 61326 IEC 61010-1 IEC 61010-2-030
Rango de medida, tensión L-N, AC	277 V
Rango de medida, tensión L-L, AC	480 V
Categoría de sobretensión	300 V CAT III
Tensión de alimentación	90 - 277 V AC (50/60 Hz) 90 - 250 V DC
Tensión de alimentación	230 V
Sistema 3-hilos:	Sí
Sistema 4-hilos:	Sí
Cuadrantes	4
Frecuencia de muestreo 50/60 Hz	25,6 kHz
Mediciones continuas	Sí
Resultado de medición por segundo	5 ms
Valor real desde el período (50/60 Hz)	10 / 12
Medición de la corriente diferencial	No
Canales de medición de corriente	4
Precisión de medición de la tensión	0,2 %
Precisión de medición de la corriente	0,2 %
Precisión de medición de la energía activa (kWh, .../5 A)	Clase 0.5S
Contador de horas de servicio	Sí
Conmutación de hora semanal	No
Reloj	Sí
Función bimetal	Sí

Armónicos, por pedido/tensión	1.-40.
Armónicos, por pedido/corriente	1.-40.
Factor de distorsión THD-U en %	Sí
Factor de distorsión THD-I en %	Sí
No balanceado	No
Sistema positivo, negativo y cero	Sí
Interrupciones breves	No
Función de grabación de secuencia de eventos	No

Categoría de sobretensión

300 V CAT III

Homologación/certificado/documento de conformidad	[Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_239747)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212080)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2540870000)
Software	[Device description -- MODBUS address list](https://mdcop.weidmueller.com/mediadelivery/asset/900_36215) [Runtime Software -- GSD DATA](https://mdcop.weidmueller.com/mediadelivery/asset/900_38556) [Win64 - ecoExplorer go](https://mdcop.weidmueller.com/mediadelivery/asset/900_53465) [Driver -- USB File](https://mdcop.weidmueller.com/mediadelivery/asset/900_67833)
Documentación del usuario	[Device description -- Quick Guide German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_53429) [Manual ECOEXPLORER GO English](https://mdcop.weidmueller.com/mediadelivery/asset/900_56224) [Application notes -- Manual Energy Meter 610 PB German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_58178)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Homologaciones	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
Homologaciones	CE
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E469563
