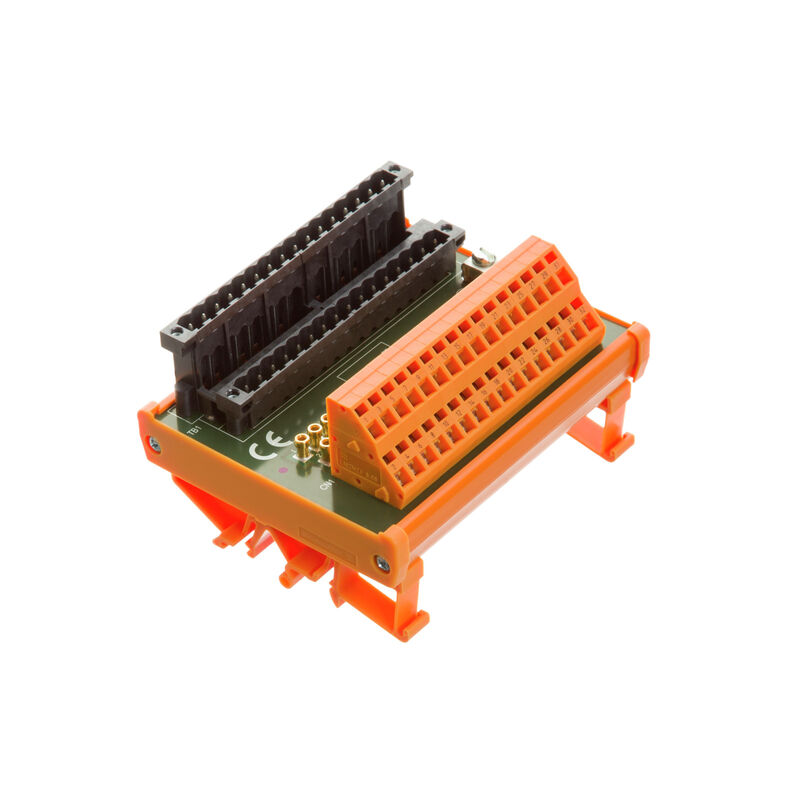

FTA-C300-16AO-TP-Z
FTA-C300-16AO-TP-Z

FTA-C300-16AO-TP-Z

1-tråd, Fjäderanslutning

Produkt-ID 2000020000
Ladda ner datablad Nedladdningar av produkter
Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Märkdata UL Allmänna uppgifter Anslutningsdata Märkdata Isolationskoordinater (EN50178) Anslutningsfält Anslutning försörjning Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E141197

Allmänna beställningsdata

Utförande
1-tråd, Fjäderanslutning
Art.nr.
2000020000
Typ
FTA-C300-16AO-TP-Z
GTIN (EAN)
4050118381559
Förp.
1 items

Mått och vikter

Djup
66 mm
Byggdjup (tum)
2,598 inch
Höjd
86 mm
Bygghöjd (tum)
3,386 inch
Bredd
105 mm
Byggbredd (tum)
4,134 inch
Nettovikt
150 g

Temperaturer

Lagertemperatur
-40...60 °C
Drifttemperatur
-25...50 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
2e4a427f-c282-4ebf-8ee2-8af7c9348f4e

Märkdata UL

Drifttemperatur UL, max
25 °C
Drifttemperatur UL, min.
0 °C
Märkström IN
1 A
Märkspänning UN
24 V DC

Allmänna uppgifter

Lysdiod statusvisning per kanal
Nej
Frånkoppling per kanal
Nej
Spänningsmätpunkt
Ja
Strömmätning kontrollpunkter
Ja
Typ av kontrollpunkt
Diameter 2 mm
Kontaktor
No
Säkring per kanal
Nej
Försörjningsspänning lysdiodstatus
Nej
Spänningsförsörjningssäkring
Nej

Anslutningsdata

Anslutning (styrsida)
SLDV-THR 5.08
złącze przewodu ochronnego
M4 round terminal
Система электропроводки
1-tråd
Соединение (сторона устройства полевого уровня)
LM2NZF 5.08mm
폴 수(제어 측)
32-polig hona

Märkdata

Driftsspänning
24 V DC ± 10%
Maximal ström per kanal
1 A

Isolationskoordinater (EN50178)

Motsvarande
DIN EN 50178
Märkspänning
≤ 50 V DC
Överspänningskategori
III
Nedsmutsningsgrad
2
Impulsspänningskontroll
0,8 kV
Isolationskontroll spänning AC
0,35 kV

Anslutningsfält

Anslutningstyp
Fjäderanslutning
Flexibel med hylsa, max.
1,5 mm²
Flexibel med hylsa, min.
0,25 mm²
Flexibel, max. H05(07) V-K
1,5 mm²
Hylsa med plastkrage max
1,5 mm²
Ledardiameter, AWG , min.
AWG 24
Longitud de desaislado
7,5 mm
Plage de raccordement, max.
2,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Rögzítési tartomány, min.
0,13 mm²
Sezione di collegamento cavo max, AWG
AWG 14
Solid, max. H05(07) V-U
2,5 mm²
Solid, min. H05(07) V-U
0,2 mm²

Anslutning försörjning

Typ av anslutning
Fjäderanslutning
Klämområde min.
0,13 mm²
Klämområde max.
2,5 mm²
Fast, min. H05(07) V-U
0,2 mm²
Fast, max. H05(07) V-K
2,5 mm²
Flexibel, min. H05(07) V-K
0,2 mm²
Flexibel, max. H05(07) V-K
1,5 mm²
Flexibel med hylsa, max.
1,5 mm²
Flexibel med hylsa, min.
0,25 mm²
Hylsa med plastkrage, max.
1,5 mm²
Ledardiameter, AWG , min.
AWG 14
Ledardiameter, AWG , max.
AWG 24
Avisoleringslängd
7,5 mm

Klassificeringar

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
