Propiedades
| Versión | HDC - cajas, Grupo: 6, Tipo de protección: IP65 (enchufado), Base abierta, Enclavamiento lateral en la parte inferior, Enclavamiento lateral no reemplazable, Estándar |
| Código | 3107150000 |

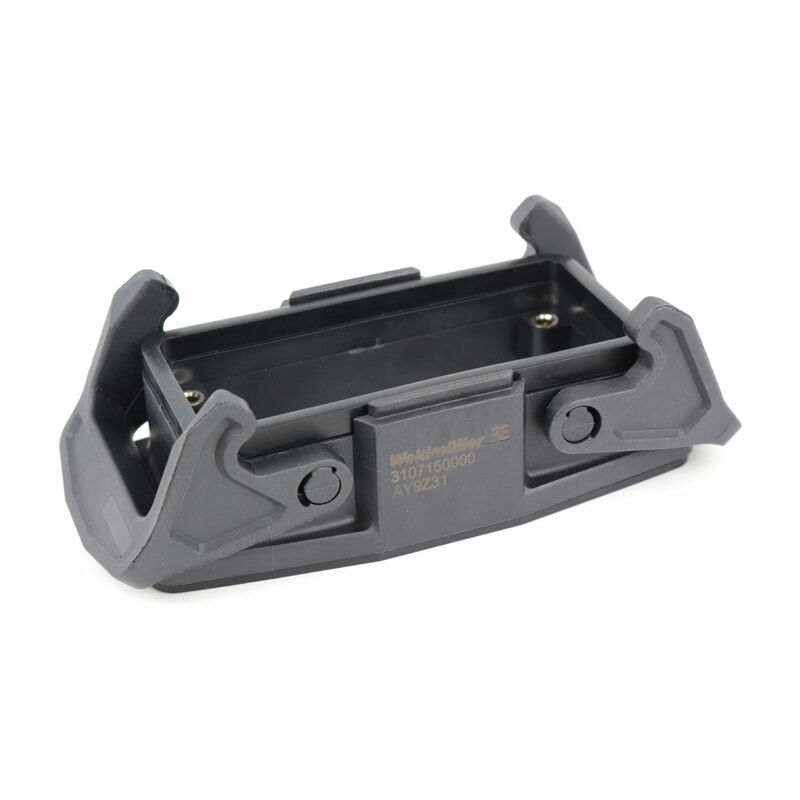

| Tipo | HDC 16B ABU BP |
| GTIN (EAN) | 4099987172028 |
| Cantidad | 1 Pieza |

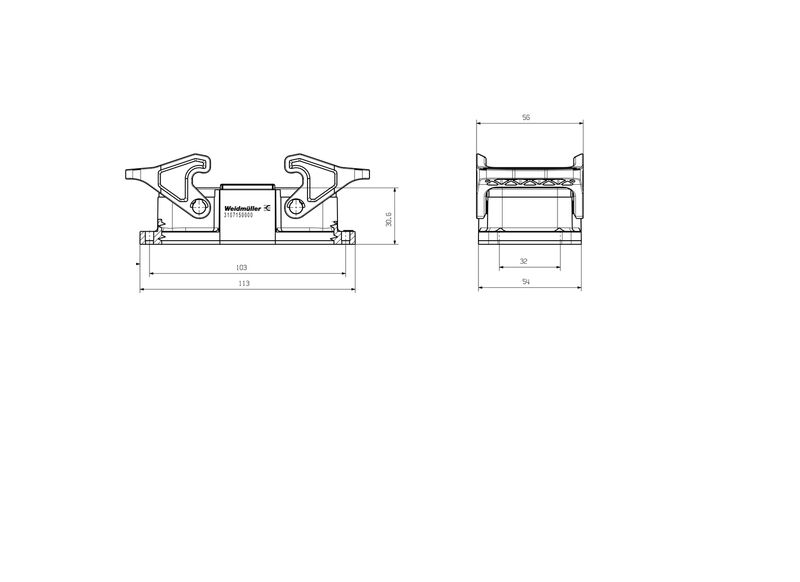

| Profundidad | 43 mm |
| Profundidad (pulgadas) | 1,693 inch |
| Altura | 30,6 mm |
| Altura (pulgadas) | 1,205 inch |
| Anchura | 113 mm |
| Anchura (pulgadas) | 4,449 inch |
| Longitud | 113 mm |
| Longitud (pulgadas) | 4,449 inch |
| Peso neto | 99 g |
| Temperatura límite | -40 °C ... 125 °C |
| Resistencia química |
|
| Carcasas EMC | No |
| Grado inflamabilidad según UL 94 | V-0 |
| Material capotas | Poliamida |
| Material elemento de bloqueo | Poliamida |
| Tipo de protección | IP65 (enchufado) |
| BG | 6 |
| Color (RAL) | RAL 9005 |
| Diseño | Estándar |
| Grupo | 6 |
| Indicado para ModuPlug® | Sí |
| Junta | NBR |
| Parte superior/Parte inferior/Tapa | Parte inferior |
| Tipo | Base abierta (paso) |
| Tipo de enclavamiento | Enclavamiento lateral |
| Tuercas (internas) | M 32 |
| Versión, cajas | Base abierta |
| Versión, sistema de cierre |
Enclavamiento lateral en la parte inferior
Enclavamiento lateral no reemplazable |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Conformidad |
