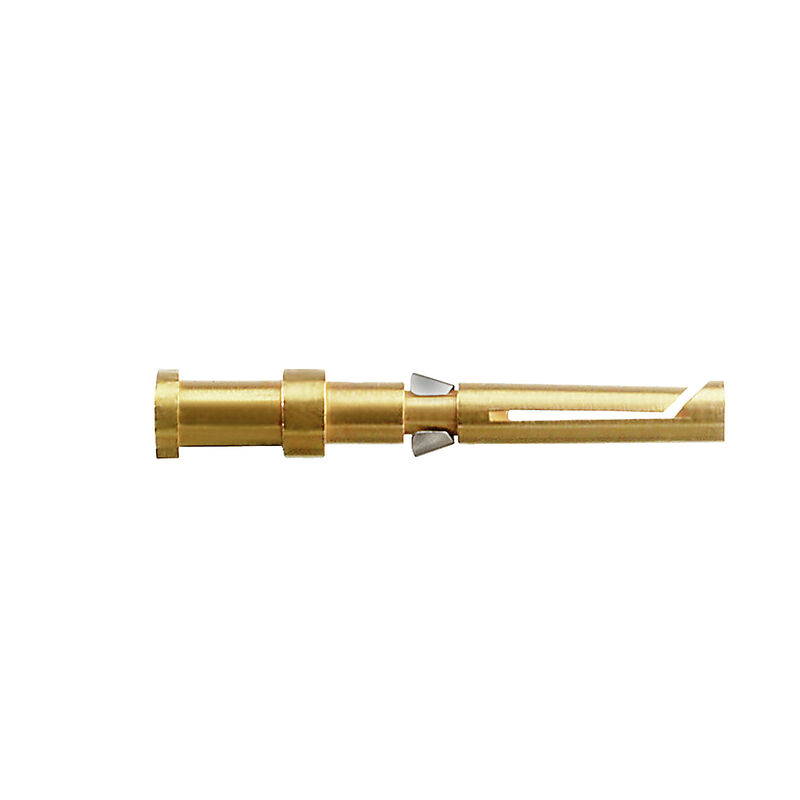

HDC-C-HD-BM1.5AU

Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1.5, torneado, aleación de cobre

N.º de artículo 1651700000

Propiedades

Datos generales para pedido

Versión	Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1.5, torneado, aleación de cobre
Código	1651700000
Tipo	HDC-C-HD-BM1.5AU
GTIN (EAN)	4008190400378
Cantidad	100 Pieza

Dimensiones y pesos

Diámetro	3,5 mm
Peso neto	0,647 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1
SCIP	6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

Datos generales

Ciclos de enchufado	≥ 500
Contactos	torneado
Diámetro de contacto macho Ø	1,6 mm
Longitud de desaislado, conexión nominal	8 mm
Material	aleación de cobre
Material del contacto	aleación de cobre
Resistencia de paso	≤4 mΩ
Sección de conexión del conductor	1.5 mm²
Sección de conexión del conductor, max.	1,5 mm²
Serie	HD
Superficie	Oro
Tipo	Hembra
Tipo de conexión	Conexión crimpada
Versión, conector	HD HDD HQ MixMate

Descargas

Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96190)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1651700000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651700000)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Clasificaciones

ETIM 6.0	EC000796
ETIM 7.0	EC000796
ETIM 8.0	EC000796
ETIM 9.0	EC000796
ECLASS 9.0	27-44-02-04
ECLASS 9.1	27-44-02-04
ECLASS 10.0	27-44-02-04
ECLASS 11.0	27-44-02-04
ECLASS 12.0	27-44-02-04
ECLASS 13.0	27-44-02-04
ECLASS 14.0	27-44-02-04

Homologaciones

Homologaciones	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
