Propiedades

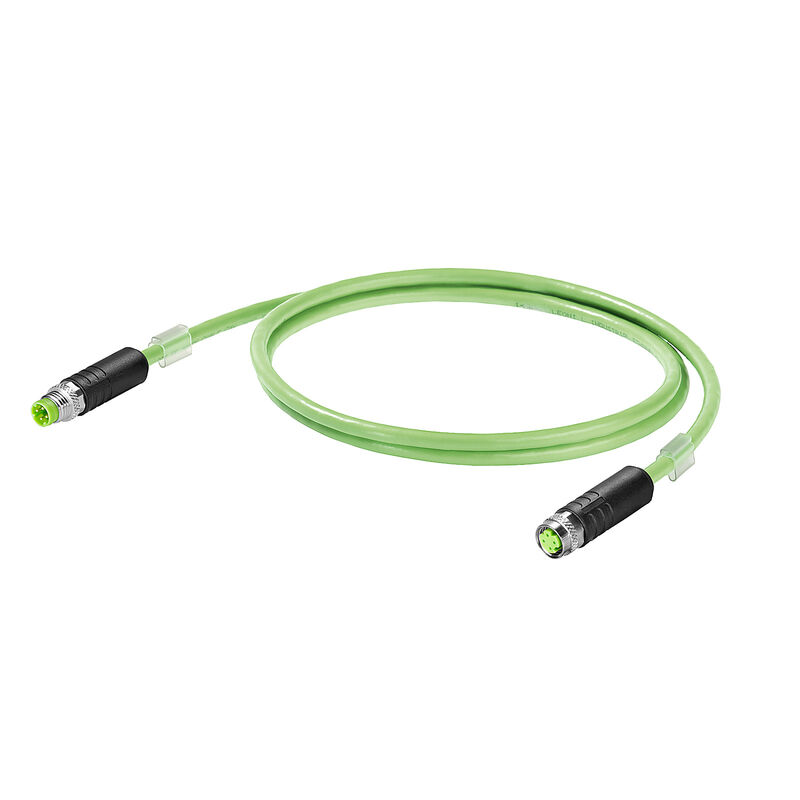

| Versión | Cable de cadena de arrastre, PROFINET, M8 codificación D - clavija recta IP67, M8 codificación D - conector hembra recto IP67, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 7.5 m |
| Código | 2706210075 |
| Tipo | IE-C5DD4UG0075DCSDSS-E |
| GTIN (EAN) | 4050118743081 |
| Cantidad | 1 Pieza |
| Longitud | 7,5 m |
| Longitud (pulgadas) | 295,276 inch |
| Peso neto | 471,75 g |
| Temperatura de almacenamiento | -50 °C...70 °C |
| Temperatura de servicio | -40 °C...70 °C |
| Temperatura de colocación | -20 °C...60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| Norma Material aislante | DIN EN 50290-2-23 (VDE 0819) Tabla 2/A (HD 624.3) |
| Norma Material del apantallamiento | DIN EN 13602 Cu-ETP-A..B |
| Norma Material del conductor | DIN EN 13602 Cu-ETP-A |
| Conector norma | IEC 61076-2-114 |
| Conector norma | IEC 61076-2-114 |
| Norma Material aislante | DIN EN 50290-2-23 (VDE 0819) Tabla 2/A (HD 624.3) |
| Norma Material del apantallamiento | DIN EN 13602 Cu-ETP-A..B |
| Norma Material del conductor | DIN EN 13602 Cu-ETP-A |
| Aislamiento | PE |
| Apantallamiento | SF/UTP |
| Apantallamiento total |
Lámina de aluminio
Trenzado de apantallamiento con hilos de cobre |
| Cargador | Como elemento central |
| Color de revestimiento | Verde (RAL 6018) |
| Cordones flexibles | 7 |
| Descripción de las normas | 2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC |
| Disposición de los conductores | Cuadretes en estrellas |
| Diámetro de la funda, max. | 6,7 mm |
| Diámetro de la funda, min. | 6,3 mm |
| Diámetro del aislante | 1,5 mm |
| Diámetro revestimiento interior | 3,9 mm |
| Espesor del aislamiento del conductor | 0,38 mm |
| Espesor del material del revestimiento | 0,9 mm |
| Espesor del trenzado de apantallamiento | 0,13 mm |
| Material del conductor | Conductor de cobre estañado, semirrígido |
| Material del revestimiento | PUR |
| Número de conductores | 4 |
| Recubrimiento trenzado de apantallamiento | 85 % |
| Sección | 4*AWG 22/7 - 0,32 mm² |
| Secuencia de los colores conductores – pares de conductores | blanco, amarillo, azul, naranja |
| Capacidad a 1 kHz | 52 nF/km |
| Categoría | Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B) |
| Diferencia de resistencias | 3 % |
| Duración de la señal | 5,3 ns/m |
| Impedancia característica | 100 ± 15 Ω a 1-100 MHz |
| Impedancia de transferencia | 20 mΩ/m a 10 MHz |
| Resistencia de bucle | 120 Ω/km |
| Sesgo de retardo | 40 ns/100m |
| Tensión de prueba: conductor-conductor-apantallado | 2.000 Veff, 50 Hz, 1 min |
| Tensión de servicio (clasificación UL) | 600 V |
| Tensión de servicio UL | 600 V |
| Velocidad | 180 m/min |
| Aceleración | 4 m/s² |
| Ciclos de flexión | 3 Mio |
| Fuerza de extracción | ≤ 150 N |
| Halógenos | libre de halógenos, según IEC 60754-2 |
| Radio de flexión, mín., Único | 5 x diámetro del cable |
| Radio de torsión mínimo, repetido | 7,5 x diámetro del cable |
| Resistencia a la abrasión | muy buena |
| Resistencia al aceite | Según IEC 60811-2-1 |
| Retardo de llama | Según IEC 60332-1 |
| Sin silicona | Sí |
| Transmisión del fuego | No |
| UV resistente | Sí |
| Velocidad | 180 m/min |
| Clavija de conexión izquierda | M8, Codificación D, IP67, contacto macho, recto, conector, Plástico, con apantallamiento |
| Clavija de conexión derecha | M8, D-coded, IP67, female contact, straight, plug, Plastic, shielded |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conformidad |
