IE-CSPS5VS0300VAPVAP-X
IE-CSPS5VS0300VAPVAP-X

IE-CSPS5VS0300VAPVAP-X

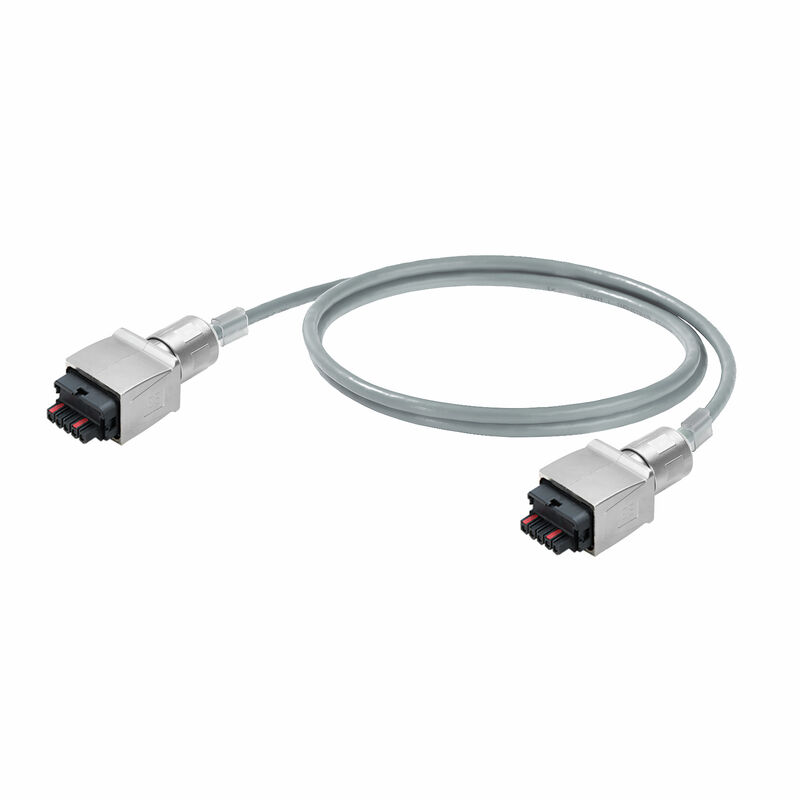

Cable de sistema, PushPull Power, PushPull Power, PVC, 30 m

N.º de artículo 1350120300
Descargar hoja de datos Descargas de productos
Accesorios 2 Productos relacionados 13
Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Propiedades eléctricas Normas generales Normas Montaje del cable Propiedades mecánicas y propiedades de material cable Clavija de conexión Conector izquierdo Conector derecho Clasificaciones Homologaciones

Datos generales para pedido

Versión
Cable de sistema, PushPull Power, PushPull Power, PVC, 30 m
Código
1350120300
Tipo
IE-CSPS5VS0300VAPVAP-X
GTIN (EAN)
4050118165548
Cantidad
1  Pieza

Dimensiones y pesos

Longitud
30  m
Longitud (pulgadas)
1.181,102  inch
Peso neto
4.000  g

Temperaturas

Temperatura de almacenamiento
-40 °C...80 °C
Temperatura de servicio
-40 °C...70 °C
Temperatura de colocación
-15 °C...70 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Propiedades eléctricas

Capacidad de carga a 50 °C
16  A
Tensión nominal
24  V

Normas generales

Conector norma
conforme con la especificación PROFINET

Normas

Conector norma
conforme con la especificación PROFINET

Montaje del cable

Aislamiento
PVC
Apantallamiento
no apantallado
Color de revestimiento
Gris (similar a RAL 7001)
Diámetro de la funda, max.
8,1  mm
Material del conductor
Conductor de cobre sin aislamiento
Material del revestimiento
PVC
Número de conductores
5
Sección
5*1,5 mm²
Sección de conexión del conductor AWG, máx.
AWG 16

Propiedades mecánicas y propiedades de material cable

Ciclos de flexión
1 millón
Halógenos
Sí
Radio de flexión, mín., Único
4 x diámetro del cable
Retardo de llama
Según IEC 60332-1-2

Clavija de conexión

Clavija de conexión derecha
PushPull Power, IP67, contacto hembra, recto, conector, Fundición inyectada de cinc, no apantallado
Clavija de conexión izquierda
PushPull Power, IP67, contacto hembra, recto, conector, Fundición inyectada de cinc, no apantallado

Conector izquierdo

Clavija de conexión izquierda
PushPull Power, IP67, contacto hembra, recto, conector, Fundición inyectada de cinc, no apantallado

Conector derecho

Clavija de conexión derecha
PushPull Power, IP67, contacto hembra, recto, conector, Fundición inyectada de cinc, no apantallado

Clasificaciones

ETIM 6.0
EC000993
ETIM 7.0
EC003248
ETIM 8.0
EC003248
ETIM 9.0
EC003248
ETIM 10.0
EC003248
ECLASS 9.0
27-06-20-01
ECLASS 9.1
27-06-23-90
ECLASS 10.0
27-06-01-05
ECLASS 11.0
27-06-01-05
ECLASS 12.0
27-06-01-05
ECLASS 13.0
27-06-01-05
ECLASS 14.0
27-06-01-05
ECLASS 15.0
27-06-01-05

Homologaciones

ROHS
Conformidad
