KLBUE 3-8 RC TS35

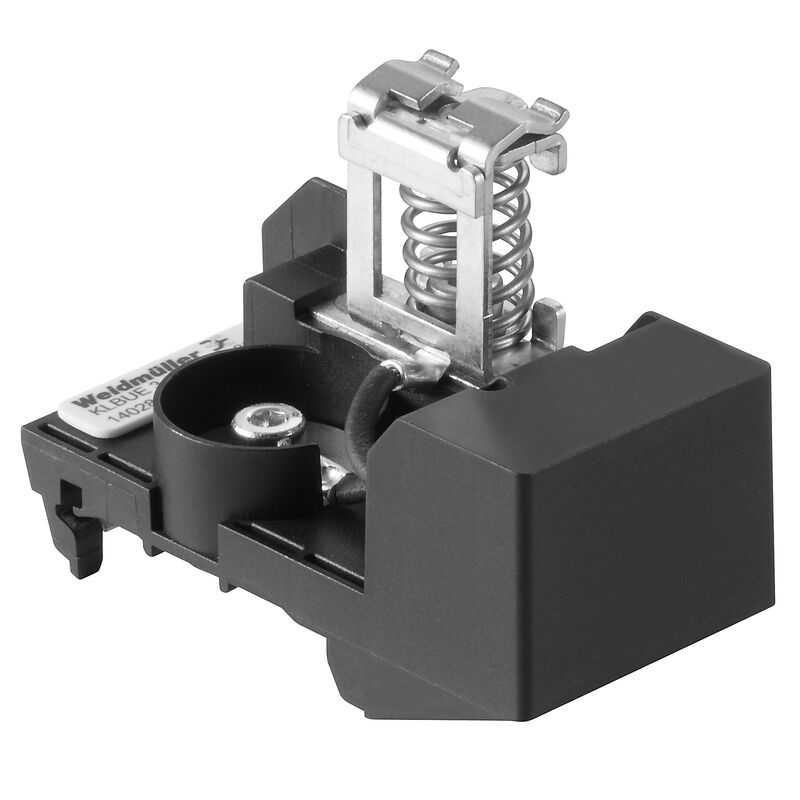

Zdjęcie produktu
KLBUE 3-8 RC TS35

KLBUE 3-8 RC TS35

Klemmbügel, Klemmbügel für Schirmanschluss, PA 66 GF 30

Nr. produktu 1402830000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Produkty pokrewne 44
Dopuszczenia General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Systemkennwerte dalsze dane techniczne przewody zaciskane (złącze wymiarowane) Informacje ogólne Rating data Klassificeringar

Dopuszczenia

ROHS
Zgodny

General ordering data

Wersja
Klemmbügel, Klemmbügel für Schirmanschluss, PA 66 GF 30
Nr zam.
1402830000
Typ
KLBUE 3-8 RC TS35
GTIN (EAN)
4050118204674
Ilość
1 szt.

Dimensions and weights

Głębokość
50 mm
Tiefe (inch)
1,968 inch
Wysokość
67,5 mm
Height (inches)
2,657 inch
Szerokość
35 mm
Szerokość (cale)
1,378 inch
Masa netto
61,29 g

Temperatures

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
-25 °C
długotrwała temperatura użytkowa, maks.
105 °C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant with exemption
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
6fc8563f-82a2-46cf-b3da-0e2c7ddd4382

Material data

Materiał podstawowy
PA 66 GF 30
Barwny
czarny
srebrno-szary
Klasa palności wg UL 94
V-0

Systemkennwerte

Wykonanie
für Schirmanschluss
mit Widerstand
niezbędna płyta zamykająca
Nem
Szyna montażowa
TS 35

dalsze dane techniczne

rodzaj montażu
wciskany
wersja przetestowana pod kątem eksplozji
Nie
Wskazówka montażowa
montaż bezpośredni

przewody zaciskane (złącze wymiarowane)

Długość odizolowania
22 mm
liczba przyłączeń
1
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
8 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
3 mm²
Rodzaj przyłącza
Złącze sprężynowe
Średnica kabla, maks.
8 mm
Średnica kabla, min.
3 mm

Informacje ogólne

Szyna montażowa
TS 35
Wskazówka montażowa
montaż bezpośredni

Rating data

Przekrój pomiarowy
8 mm²
Napięcie znamionowe
230 V

Klassificeringar

ETIM 8.0
EC002020
ETIM 9.0
EC002020
ETIM 10.0
EC002020
ECLASS 14.0
27-25-01-20
ECLASS 15.0
27-25-01-20
