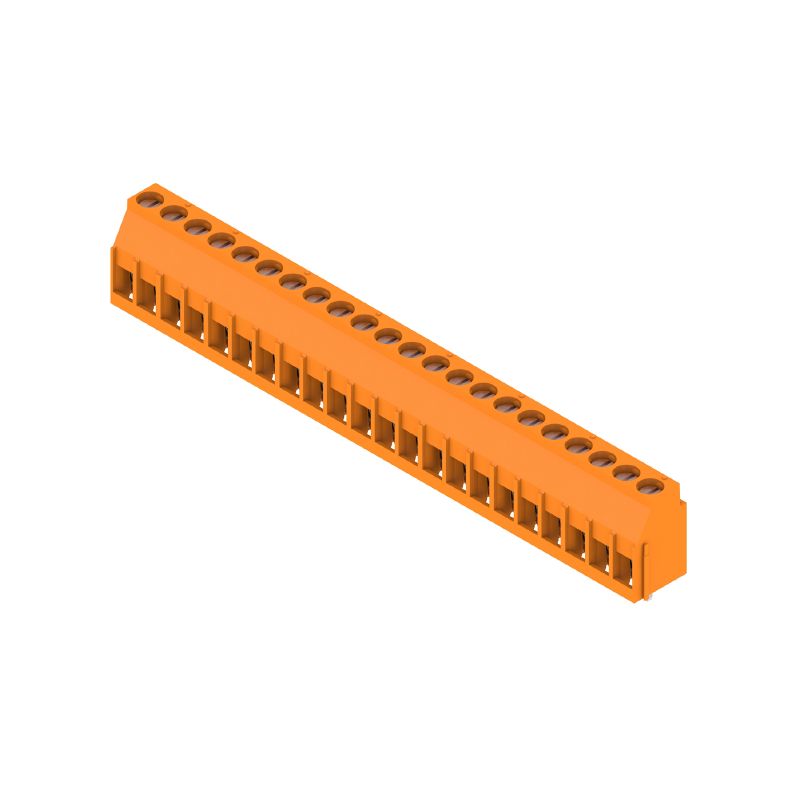

LL 5.00/22/90 3.2SN OR BX — Imagen de producto

Descargar hoja de datos Componente simple EDA Productos relacionados

LL 5.00/22/90 3.2SN OR BX

Bornes para circuito impreso, 5.00 mm, Número de polos: 22, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 6 mm², Caja

N.º de artículo 1251410000

Propiedades

Datos generales para pedido

Versión	Bornes para circuito impreso, 5.00 mm, Número de polos: 22, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 6 mm², Caja
Código	1251410000
Tipo	LL 5.00/22/90 3.2SN OR BX
GTIN (EAN)	4050118042801
Cantidad	12 Pieza
Valores característicos del producto	IEC: 500 V / 32.5 A / 0.5 - 6 mm² UL: 300 V / 20 A / AWG 26 - AWG 12
Embalaje	Caja

Dimensiones y pesos

Profundidad	11 mm
Profundidad (pulgadas)	0,433 inch
Altura	20,3 mm
Altura (pulgadas)	0,799 inch
Altura construcción baja	17,1 mm
Anchura	110,65 mm
Anchura (pulgadas)	4,356 inch
Peso neto	33,35 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Parámetros del sistema

Familia del producto	OMNIMATE Signal - Serie LL
Técnica de conexión de conductores	Conexión brida-tornillo
Propiedades, punto de embornado	WireReady
Montaje sobre placas c.i.	Conexión por soldadura THT
Dirección de salida de conductor	90°
Paso en mm (P)	5 mm
Paso en pulgadas (P)	0,197 "
Número de polos	22
Número de filas de polos	1
disponible por parte del cliente	Sí
Número de series	1
Nº máximo de polos alineables por fila	24
Longitud del terminal de soldadura (l)	3,2 mm
Dimensiones del pin de soldadura	0,75 x 0,9 mm
Diámetro de la perforación (D)	1,3 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
Número de terminales de soldadura por polo	1
Punta de destornillador	0,6 x 3,5
Punta de destornillador normativa	DIN 5264
Par de apriete, min.	0,5 Nm
Par de apriete, max.	0,6 Nm
Tornillo de apriete	M 3
Longitud de desaislado	6 mm
L1 en mm	105 mm
L1 en pulgadas	4,137 "
Protección contra contacto según DIN VDE 0470	IP 20
Protección contra contacto según DIN VDE 57106	protección de dedos
Tipo de protección	IP20
Resistencia de paso	1,20 mΩ

Datos del material

Materiales aislantes	Wemid (PA)
Color	naranja
Carta de colores (similar)	RAL 2000
Grupo de materiales aislantes	I
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 600
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Superficie de contacto	estañado
Revestimiento	4-6 μm SN
Tipo de estañado	mate
Estructura de capas de la conexión por soldadura	4...6 µm Sn mate
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	120 °C
Gama de temperatura, montaje, min.	-25 °C
Gama de temperatura, montaje, max.	120 °C

Conductores aptos para conexión

Sección de embornado, mín.	0,13 mm²
Sección de embornado, máx.	6 mm²
Sección de conexión del conductor AWG, min.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 12
Rígido, mín. H05(07) V-U	0,5 mm²
Rígido, máx. H05(07) V-U	6 mm²
Flexible, mín. H05(07) V-K	0,5 mm²
Flexible, máx. H05(07) V-K	4 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.	0,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx	2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.	0,5 mm²
con terminal tubular según DIN 46 228/1, máx.	2,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø	2,8 mm x 2,4 mm; 3,0 mm
Conductor embornable	Sección de conexión del conductor: Tipo: conductor fino nominal: 0,5 mm² Terminal tubular: Longitud de desaislado: nominal: 8 mm Terminal tubular recomendado: 0409500000 Longitud de desaislado: nominal: 6 mm Terminal tubular recomendado: 0282600000 Sección de conexión del conductor: Tipo: conductor fino nominal: 0,75 mm² Terminal tubular: Longitud de desaislado: nominal: 8 mm Terminal tubular recomendado: 0409600000 Longitud de desaislado: nominal: 6 mm Terminal tubular recomendado: 0282700000 Sección de conexión del conductor: Tipo: conductor fino nominal: 1 mm² Terminal tubular: Longitud de desaislado: nominal: 8 mm Terminal tubular recomendado: 0409700000 Longitud de desaislado: nominal: 6 mm Terminal tubular recomendado: 0372600000
Texto de referencia	La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal. El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	32,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)	26 A
Corriente nominal, número de polos mín. (Tu=40 °C)	27,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)	22 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	500 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	3 x 1s mit 120 A

Datos nominales según CSA

Instituto (CSA)	CSA
Núm. de certificación (CSA)	200039-1202191
Tensión nominal (Use Group B / CSA)	300 V
Tensión nominal (Use group D / CSA)	300 V
Intensidad nominal (Use Group B / CSA)	20 A
Intensidad nominal (Use Group D / CSA)	10 A
Sección de conexión del conductor AWG, mín.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 12
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (UR)	UR
Núm. de certificación (UR)	E60693
Tensión nominal (Use Group B / UL 1059)	300 V
Tensión nominal (Use Group D / UL 1059)	300 V
Intensidad nominal (Use Group B / UL 1059)	20 A
Intensidad nominal (Use Group D / UL 1059)	10 A
Sección de conexión del conductor AWG, mín.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 12
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	50 mm
Anchura VPE	120 mm
Altura de VPE	125 mm

Pruebas tipo

Prueba: durabilidad de los marcajes	Prueba: marca de origen, identificación de tipo, tipo de material, marcaje de homologación UL, marcaje de homologación CSA, durabilidad Evaluación: disponible
Prueba: sección ajustable	Estándar: IEC 60999-1, secciones 7 y 9.1 / 11.99, IEC 60947-1, sección 8.2.4.5.1 / 03.11 Tipo de conductor: Tipo de conductor y sección de conductor: rígido de 0,13 mm², flexible 0,13 mm², rígido de 4 mm², flexible 4 mm², AWG 26/1, AWG 26/19, AWG 12/1, AWG 12/19
Prueba de daños y liberación accidental de conductores	Estándar: IEC 60999-1, sección 9.4 / 11.99 Requerimiento: 0,2 kg Tipo de conductor: Tipo de conductor y sección de conductor: AWG 26/1 Tipo de conductor y sección de conductor: AWG 26/19 Evaluación: superado Requerimiento: 0,3 kg Tipo de conductor: Tipo de conductor y sección de conductor: H05V-U0.5 Tipo de conductor y sección de conductor: H05V-K0.5 Evaluación: superado Requerimiento: 0,9 kg Tipo de conductor: Tipo de conductor y sección de conductor: H07V-U4.0 Tipo de conductor y sección de conductor: H07V-K4.0 Tipo de conductor y sección de conductor: AWG 12/1 Tipo de conductor y sección de conductor: AWG 12/19 Evaluación: superado
Prueba de extracción	Estándar: IEC 60999-1, sección 9.5 / 11.99 Requerimiento: ≥10 N Tipo de conductor: Tipo de conductor y sección de conductor: AWG 26/1 Tipo de conductor y sección de conductor: AWG 26/19 Evaluación: superado Requerimiento: ≥20 N Tipo de conductor: Tipo de conductor y sección de conductor: H05V-U0.5 Tipo de conductor y sección de conductor: H05V-K0.5 Evaluación: superado Requerimiento: ≥60 N Tipo de conductor: Tipo de conductor y sección de conductor: H07V-U4.0 Tipo de conductor y sección de conductor: H07V-K4.0 Tipo de conductor y sección de conductor: AWG 12/1 Tipo de conductor y sección de conductor: AWG 12/19 Evaluación: superado

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Terminal tubular sin aislamientos según DIN 46228/1

Terminal tubular con aislamientos según DIN 46228/4

P en el dibujo = paso

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses

Descargas

Homologación/certificado/documento de conformidad	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60884)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1251410000)
Notificación de cambio de producto	[PCN_2017_236_PL32_Optimierung_LL_5 0x_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49677) [PCN_2017_236_PL32_Optimization_of_LL_5.0x_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49678) [20211116 Änderung der Verpackung LL 5.0x and LM 5.0x](https://mdcop.weidmueller.com/mediadelivery/asset/900_246084) [20211116 Change of packaging to LL 5.0x and LM 5.0x](https://mdcop.weidmueller.com/mediadelivery/asset/900_246085)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256)

Clasificaciones

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Homologaciones

Homologaciones	![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (UR)	E60693
