LMF 5.00/14/90 3.5SN BK BX

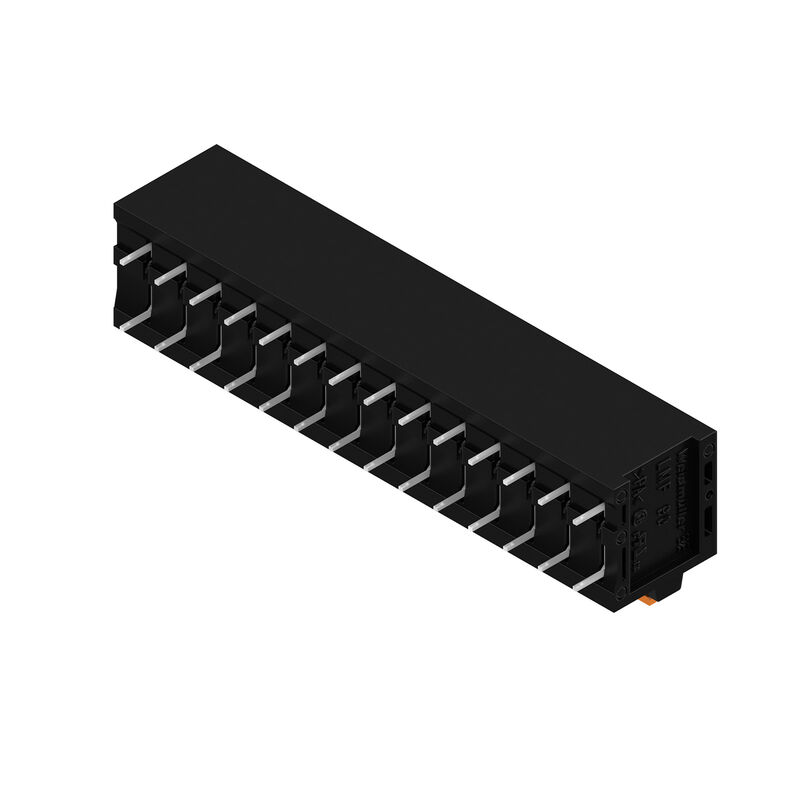

Product image
LMF 5.00/14/90 3.5SN BK BX
Product image
LMF 5.00/14/90 3.5SN BK BX
Dimensional drawing
LMF 5.00/14/90 3.5SN BK BX
Graph
LMF 5.00/14/90 3.5SN BK BX
Graph
LMF 5.00/14/90 3.5SN BK BX
Product benefits
Optional conductor outlet direction
Stable mechanical design
LMF 5.00/14/90 3.5SN BK BX
Product benefits
High reliability of the current capacity
LMF 5.00/14/90 3.5SN BK BX
Product benefits
Direct conductor entry
Cross section up to 2.5 mm²
LMF 5.00/14/90 3.5SN BK BX
Product benefits
Maintenance through test point

LMF 5.00/14/90 3.5SN BK BX

Printed circuit board terminals, 5.00 mm, Number of poles: 14, 90°, Solder pin length (l): 3.5 mm, tinned, black, PUSH IN with push button, Clamping range, max. : 2.5 mm², Box

Ürün No. 1424910000
Veri sayfasını indir Mühendislik desteği
Aksesuarlar 1 İlgili ürünler 12
Approvals Allmänna beställningsdata Размеры и массы Miljööverenstämmelse för produkt Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Rated data acc. to CSA Rated data acc. to UL 1059 Упаковка Type tests Important note Classifications

Approvals

ROHS
Conform

Allmänna beställningsdata

Verze
Printed circuit board terminals, 5.00 mm, Number of poles: 14, 90°, Solder pin length (l): 3.5 mm, tinned, black, PUSH IN with push button, Clamping range, max. : 2.5 mm², Box
Číslo objednávky
1424910000
Typ
LMF 5.00/14/90 3.5SN BK BX
GTIN (EAN)
4050118229035
Qty.
20 adet
Product data
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Packaging
Box

Размеры и массы

Głębokość
19,2 mm
Głębokość (cale)
0,756 inch
Výška
18,3 mm
Height (inches)
0,72 inch
Height of lowest version
14,8 mm
Šířka
72,7 mm
Width (inches)
2,862 inch
Peso neto
20,599 g

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%

Системные параметры

Rodzina produktów
OMNIMATE Signal – serie LMF
Metoda wykonywania złącz
PUSH IN with push button
montaż na płytce drukowanej
THT solder connection
Kierunek odejścia przewodu
90°
Raster w mm (P)
5 mm
Raster w calach (P)
0,197 "
Number of poles
14
liczba rzędów z biegunami
2
z możliwością połączenia szeregowego przez klienta
No
Number of rows
1
maksymalnie urzędowane bieguny w każdym rzędzie
24
Długość kołka lutowniczego (l)
3,5 mm
Wymiary kołka lutowniczego
d = 0.8 mm
0.6 x 0.8 mm
Średnica otworu oczka lutowniczego (D)
1,1 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
2
końcówka wkrętaka
0.6 x 3.5
Screwdriver blade standard
DIN 5264
Stripping length
10 mm
L1 in mm
65 mm
L1 in inches
2,559 "
Touch-safe protection acc. to DIN VDE 0470
IP 20
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Protection degree
IP20

Данные о материалах

Materiał izolacyjny
Wemid (PA)
Barwny
black
kolor elementów uruchamiających
orange
比色表 (相似)
RAL 9011
Сравнительный показатель пробоя (CTI)
≥ 600
Klasa palności wg UL 94
V-0
Contact material
Cu-alloy
Powierzchnia styku
tinned
powlekanie
4-6 μm SN
Typ cynowania
matt
Struktura warstwowa przyłącza lutowanego
4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Провода, подходящие для подключения

Plage de serrage, min.
0,12 mm²
Sección de embornado, máx.
2,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 24
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Одножильный, мин. H05(07) V-U
0,5 mm²
Tömör, max. H05(07) V-U
2,5 mm²
cienkodrutowe, min. H05(07) V-K
0,25 mm²
cienkodrutowe, maks. H05(07) V-K
2,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2.4 mm x 1.5 mm
Zaciskany przewód
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025870000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025860000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9019100000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0635100000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004080000
Tekst referencyjny
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 60947-7-4
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
24 A
Rated current, min. number of poles (Tu=40°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
24 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s with 120 A

Rated data acc. to CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 12

Rated data acc. to UL 1059

Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 12

Упаковка

opakowanie
Ящик
Długość VPE
338 mm
Szerokość VPE
130 mm
Wysokość VPE
27 mm

Type tests

Test: wytrzymałość znaczników
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    mark of origin, type identification, pitch, approval marking UL, durability
  • Evaluation:
    available
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.14 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.14 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test wyciągania
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • The test point can only be used as potential-pickup point.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
