PM 5.08/10/90 3.5SN OR BX

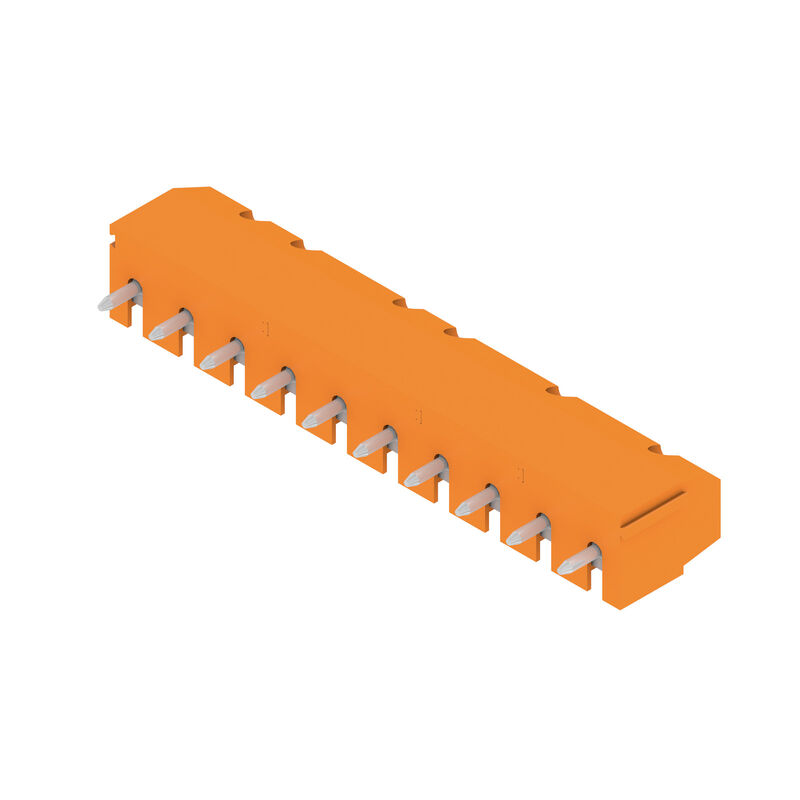

Product image
PM 5.08/10/90 3.5SN OR BX
Product image
PM 5.08/10/90 3.5SN OR BX
Dimensional drawing
PM 5.08/10/90 3.5SN OR BX
Graph
PM 5.08/10/90 3.5SN OR BX
Graph

PM 5.08/10/90 3.5SN OR BX

PCB 단자대, 5.08 mm, 극 수: 10, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 압력 클램프 결선, 클램프 범위, 최대 : 2.5 mm², 박스

Product ID 1234620000
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 1 Verwante producten 14
Omologazioni 일반 주문 데이터 치수 및 중량 Conformità ambientale del prodotto Parametri del sistema Dati del materiale 결선에 적합한 컨덕터 Données nominales selon CEI Dati di dimensionamento secondo CSA Rated data acc. to UL 1059 Csomagolás Типовые испытания Ważna informacja Klassificeringar

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

일반 주문 데이터

Versión
PCB 단자대, 5.08 mm, 극 수: 10, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 압력 클램프 결선, 클램프 범위, 최대 : 2.5 mm², 박스
Código
1234620000
Tipo
PM 5.08/10/90 3.5SN OR BX
GTIN (EAN)
4050118018882
Cantidad
50 items
Product data
IEC: 600 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Packaging
Box

치수 및 중량

Profundidad
8 mm
Depth (inches)
0.315 inch
Altura
13.5 mm
Bygghöjd (tum)
0.531 inch
Höjd lägstbyggande
10 mm
Anchura
51.4 mm
Width (inches)
2.024 inch
Peso neto
8.888 g

Conformità ambientale del prodotto

Estado de cumplimiento de la directiva RoHS
Conforme con esenzione
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c2abd024-c370-41bc-90fc-5ba34b090103

Parametri del sistema

Familia del producto
OMNIMATE Signal - Serie PM
Técnica de conexión de conductores
Tryckbygelanslutning
Montaje sobre placas c.i.
THT 焊接联接
Dirección de salida de conductor
90°
Paso en mm (P)
5.08 mm
Paso en pulgadas (P)
0.2 "
Número de polos
10
Pin series quantity
1
disponible por parte del cliente
Yes
Number of rows
1
Nº máximo de polos alineables por fila
24
Longitud del terminal de soldadura (l)
3.5 mm
Dimensiones del pin de soldadura
d = 1.0 mm
Diámetro de la perforación (D)
1.3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0.6 x 3.5
Screwdriver blade standard
DIN 5264
Tightening torque, min.
0.4 Nm
Tightening torque, max.
0.5 Nm
Clamping screw
M 2.5
Stripping length
6 mm
L1 in mm
45.72 mm
L1 in inches
1.8 "
Touch-safe protection acc. to DIN VDE 0470
IP 20, above the PCB; with conductor connected
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Protection degree
IP20

Dati del materiale

Materiales aislantes
Wemid (PA)
Color
pomarańczowy
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
UL 94 flammability rating
V-0
Material de contacto
Cu-alloy
Superficie de contacto
tinned
Coating
1-3 μm Ni
4-6 μm SN
Tinning type
matt
Estructura de capas de la conexión por soldadura
1.5...3.5 µm Ni / 4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

결선에 적합한 컨덕터

Sección de embornado, mín.
0.13 mm²
Sección de embornado, máx.
2.5 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Rígido, mín. H05(07) V-U
0.13 mm²
Rígido, máx. H05(07) V-U
2.5 mm²
Flexible, mín. H05(07) V-K
0.13 mm²
Flexible, máx. H05(07) V-K
2.5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0.25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
1.5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0.25 mm²
con terminal tubular según DIN 46 228/1, máx.
1.5 mm²
Conductor embornable
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0.5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409500000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0.75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409700000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0.25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025740000
    • Stripping length:
      • nominal:
        5 mm
    • Recommended wire-end ferrule:
      9018910000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0.34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025750000
Reference text
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
24 A
Corriente nominal, número de polos máx. (Tu=20 °C)
24 A
Corriente nominal, número de polos mín. (Tu=40 °C)
24 A
Corriente nominal, número de polos máx. (Tu=40 °C)
24 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
600 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
250 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s with 120 A

Dati di dimensionamento secondo CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1815154
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
15 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Csomagolás

Embalaje
Doboz
Longitud de VPE
233 mm
Anchura VPE
199 mm
Altura de VPE
38 mm

Типовые испытания

Prueba: durabilidad de los marcajes
  • Стандарт:
    DIN EN 60512-1-1 / 01.03
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, тип материала, сертификация и маркировка UL, сертификация и маркировка CSA, прочность
  • Оценивание:
    доступно
Prueba: sección ajustable
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.14 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.14 mm²
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
Prueba de daños y liberación accidental de conductores
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
Prueba de extracción
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed

Ważna informacja

Conformidad con IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notas
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • The data given under CSA relates to a cUL approval - E60693
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
