Propiedades

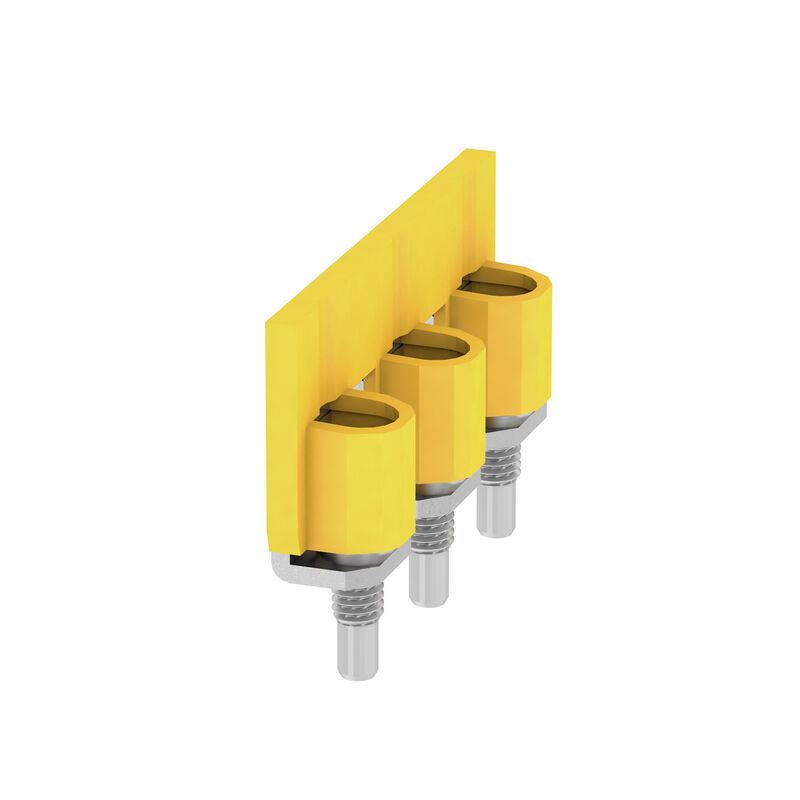

| Versión | Conexión transversal (borne), atornillado, amarillo, 125 A, Número de polos: 3, Paso en mm (P): 16.00, Aislado: Sí, Anchura: 9 mm |
| Código | 1079300000 |
| Tipo | WQV 35N/3 |
| GTIN (EAN) | 4008190378288 |
| Cantidad | 20 Pieza |
| Profundidad | 20,95 mm |
| Profundidad (pulgadas) | 0,825 inch |
| Altura | 44,8 mm |
| Altura (pulgadas) | 1,764 inch |
| Anchura | 9 mm |
| Anchura (pulgadas) | 0,354 inch |
| Peso neto | 16 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | PA 66 |
| Color | amarillo |
| Grado inflamabilidad según UL 94 | V-0 |
| Versión | para bornes |
| Indicación de montaje | Montaje directo |
| Tipo de fijación | atornillado |
| Versión a prueba de explosivos | No |
| Corriente nominal multipolar | 125 A |
| Número de bornes puenteados | 3 |
| Par de apriete manual Tornillo de fijación | 1,2...2,4 Nm |
| Tipo | Conexión transversal |
| Paso en mm (P) | 16 mm |
| Indicación de montaje | Montaje directo |
| Número de polos | 3 |
| Tensión nominal | 400 V |
| Intensidad nominal | 125 A |
| Homologación/certificado/documento de conformidad | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293903) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1079300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1079300000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1079300000&norm=0) |
| Documentación del usuario |
[Beipackzettel_WQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35346)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conformidad |
