Propiedades
| Versión | Rogowski coil, Diámetro: 175 mm, Longitud de cable: 6 m, 100…5000 A, Salida : Impulso, señal mV |
| Código | 2831110000 |

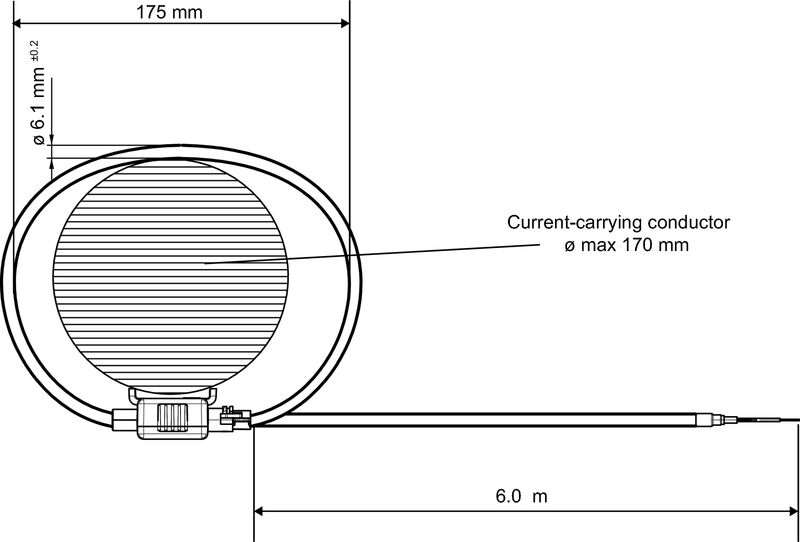

| Tipo | RCMA-B22-D175-6.0 |
| GTIN (EAN) | 4064675414902 |
| Cantidad | 1 Pieza |
| Diámetro | 175 mm |
| Peso neto | 326 g |
| Temperatura de almacenamiento | -40 °C...80 °C |
| Temperatura de servicio | -40 °C...80 °C |
| Humedad a temperatura de servicio | 5 – 90% (sin condensación) |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tipo de conductor | Solo conductor aislado |
| Conductor redondo | 175 mm |
| Lugar de instalación | Uso en interiores |
| Banda de frecuencia | 50...60 Hz |
| Cambio de fase | 0,004 ° |
| Clase de exactitud | 0,5 |
| Corriente principal | 5.000 A |
| Error de medición | <± 0,5% (del valor final del rango de medición) |
| Ratio nominal de giro | 44,44 kA/V |
| Tensión secundaria |
22,5 mV (@ 50Hz Iprimary = 1 kA)
30 V (max) |
| Diámetros de cable | 6.1 mm |
| Longitud de cable | 6 m |
| Resistencia inductiva | 81 Ω |
| Tipo de protección | IP57 |
| Alineamiento | sin error de linealidad |
| Configuración | ninguna |
| Tipo de protección | IP57 |
| Categoría de sobretensión | III |
| Clase de exactitud | 0,5 |
| Grado de polución | 2 |
| Resistencia a las corrientes parásitas (CTI) | 600 |
| Sobretensión de choque fijo | 12,8 kV (1,2/50 ms) |
| Tensión de aislamiento | 7.4 kVRMS(50 Hz, 1 min) |
| Tensión de aislamiento nominal |
Aislamiento reforzado de 1000 V según IEC 61010-1, CAT III, PD2
Aislamiento básico de 1000 V según IEC 61010-1, CAT IV, PD2 Aislamiento reforzado de 600 V conforme a la norma IEC 61010-1, CAT IV, PD2 |
| Información de producto |
La bobina Rogowski RCMA-B22-DXX está diseñada para la medición electrónica de corriente alterna. La bobina Rogowski solo se puede usar junto con un convertidor de medida Weidmüller RCMC-5000-XX. Descripción funcional El circuito primario (circuito de potencia) y el circuito secundario (circuito de medida) están separados galvánicamente por la bobina de Rogowski. Como no se producen efectos de saturación, pueden detectarse corrientes en un amplio rango de corriente primaria sin pérdidas de precisión. Propiedades
|
| Homologación/certificado/documento de conformidad | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_90712) |
| Documentación del usuario | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_184659) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| Homologaciones |   |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E469563 |
