Propiedades

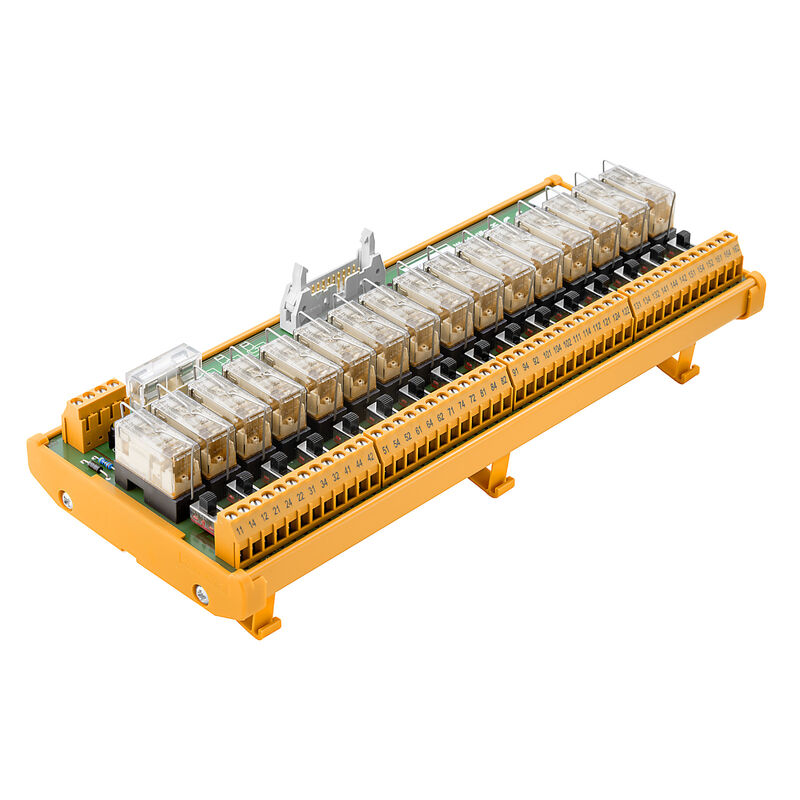

| Versión | Interfaz, RSM, 16 con interruptor, RCL, Conexión brida-tornillo |
| Código | 9445140000 |
| Tipo | RSM-16 FOR 1CO S |
| GTIN (EAN) | 4032248252848 |
| Cantidad | 1 Pieza |
| Profundidad | 75 mm |
| Profundidad (pulgadas) | 2,953 inch |
| Altura | 109 mm |
| Altura (pulgadas) | 4,291 inch |
| Anchura | 263 mm |
| Anchura (pulgadas) | 10,354 inch |
| Peso neto | 905 g |
| Temperatura de almacenamiento | -40...60 °C |
| Temperatura de servicio | -25...40 °C |
| REACH SVHC |
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7 |
| SCIP | 66e752f3-a24f-4fef-89c4-f29f52d01390 |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 7a, 7cI |
| Corriente nominal IN | 17 mA |
| Temperatura de funcionamiento UL, máx. | 50 °C |
| Temperatura de funcionamiento UL, mín. | 0 °C |
| Tensión nominal DC UN (alimentación) | 24 V |
| Corriente nominal (alimentación) | 2 A |
| Fusible de tensión nominal UN (alimentación) | 250 V |
| Fusible de corriente nominal (alimentación) | 3,15 A |
| Tensión nominal DC UN (entrada) | 24 V |
| Tensión nominal CA UN (salida) | 250 V |
| Corriente nominal Imáx. (salida) | 2 A |
| Indicación de estado LED por relé | Verde |
| Fusible por relé | No |
| Indicación de estado LED de alimentación | Amarillo |
| Fusible de tensión de alimentación | 3,15 A |
| Alimentación de conexión | LL 5.08 mm |
| Conexión (lado campo) | LL 5.08 mm |
| Conexión (lado de control) | Conector conforme a IEC60603-13 / DIN41651 |
| Número de polos (lado de control) | 20 polos macho |
| Vida útil mecánica | 3 x 107 conmutaciones |
| Tensión de entrada | 24 V DC ± 10% |
| Corriente de entrada | 17 mA |
| Potencia nominal | 0,4 VA |
| Tipo de relé | RCL |
| Tipo de salida | Contacto libre de potencial |
| Material contactos | AgNi 90/10 |
| Tensión nominal | ≤ 250 Vdc ≤ 250 Vac |
| Máxima corriente permanente AC | 2 A |
| Corriente AC de pico | 16 A |
| Mínima corriente de contacto | 0,01 A |
| Mínima tensión de contacto | 10 V |
| Conformidad | DIN EN 50178 |
| Tensión de aislamiento nominal de entrada | < 50 V AC |
| Tensión de aislamiento nominal de salida | < 250 V AC |
| Categoría de sobretensión entrada/entrada | III |
| Categoría de sobretensión entrada/salida | III |
| Categoría de sobretensión, salida/salida | II |
| Grado de polución | 2 |
| Tensión de impulso(1,2/50µs) | 6 kV |
| Tensión de prueba de aislamiento AC | 1,2 kV |
| Distancia entrada/salida | ≥ 5,5 mm |
| Distancia entrada/entrada | ≥ 0,2 mm |
| Distancia salida/salida | ≥ 1,17 mm |
| Flexible, máx. H05(07) V-K | 4 mm² |
| Flexible, mín. H05(07) V-K | 0,5 mm² |
| Longitud de desaislado | 6 mm |
| Par de apriete, máx. | 0,6 Nm |
| Par de apriete, mín. | 0,5 Nm |
| Rígido, máx. H05(07) V-U | 6 mm² |
| Rígido, mín. H05(07) V-U | 0,5 mm² |
| Sección de conductor máx., AWG | AWG 12 |
| Sección de conductor mín., AWG | AWG 26 |
| Sección de embornado, máx. | 6 mm² |
| Sección de embornado, mín. | 0,13 mm² |
| Sección para puntera con collar de plástico, min. | 0,5 mm² |
| Sección para puntera, max. | 2,5 mm² |
| Terminales con aislamiento de plástico, máx. | 2,5 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tipo de conexión | Conexión brida-tornillo |
| Sección de embornado, mín. | 0,13 mm² |
| Sección de embornado, máx. | 6 mm² |
| Rígido, mín. H05(07) V-U | 0,5 mm² |
| Firme, máx. H05(07) V-U | 6 mm² |
| Flexible, mín. H05(07) V-K | 0,5 mm² |
| Flexible, máx. H05(07) V-K | 4 mm² |
| Sección para puntera, max. | 2,5 mm² |
| Flexible con manguito, mín. | 0,5 mm² |
| Sección para puntera con collar de plástico, max. | 2,5 mm² |
| Sección del conductor, mín., AWG | AWG 26 |
| Sección del conductor, máx., AWG | AWG 12 |
| Par de apriete, mín. | 0,5 Nm |
| Par de apriete, máx. | 0,6 Nm |
| Longitud de desaislado | 6 mm |
| Homologación/certificado/documento de conformidad | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153603) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305958) |
| Notificación de cambio de producto | [257205](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Homologaciones |  |
| ROHS | Conformidad |
