SAIBGC-M-5L-5.8/13.5-M12-CF
SAIBGC-M-5L-5.8/13.5-M12-CF

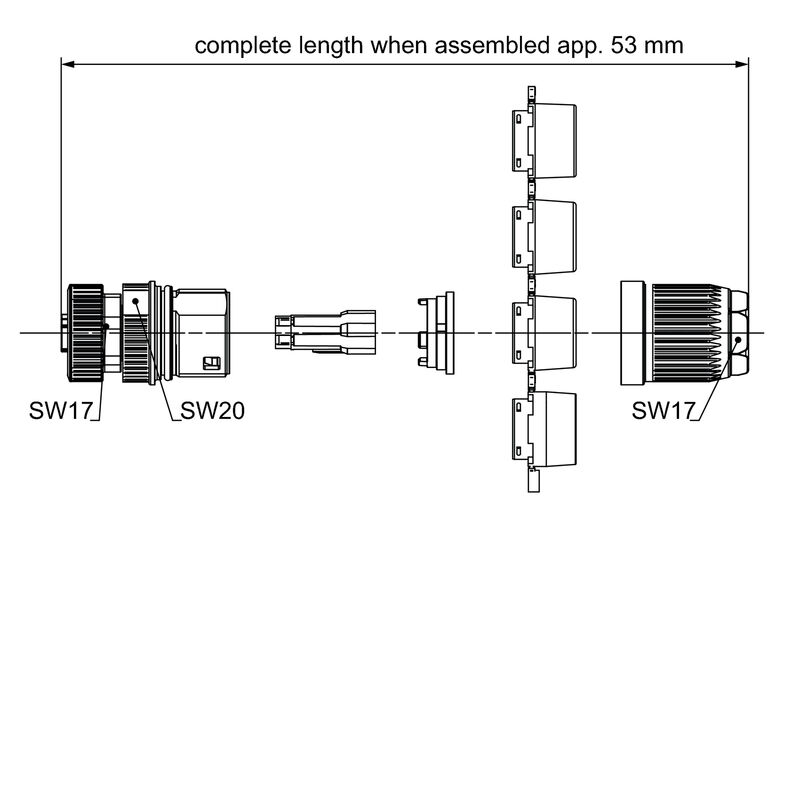

Dibujo acotado
SAIBGC-M-5L-5.8/13.5-M12-CF
Esquema de polos
Socket

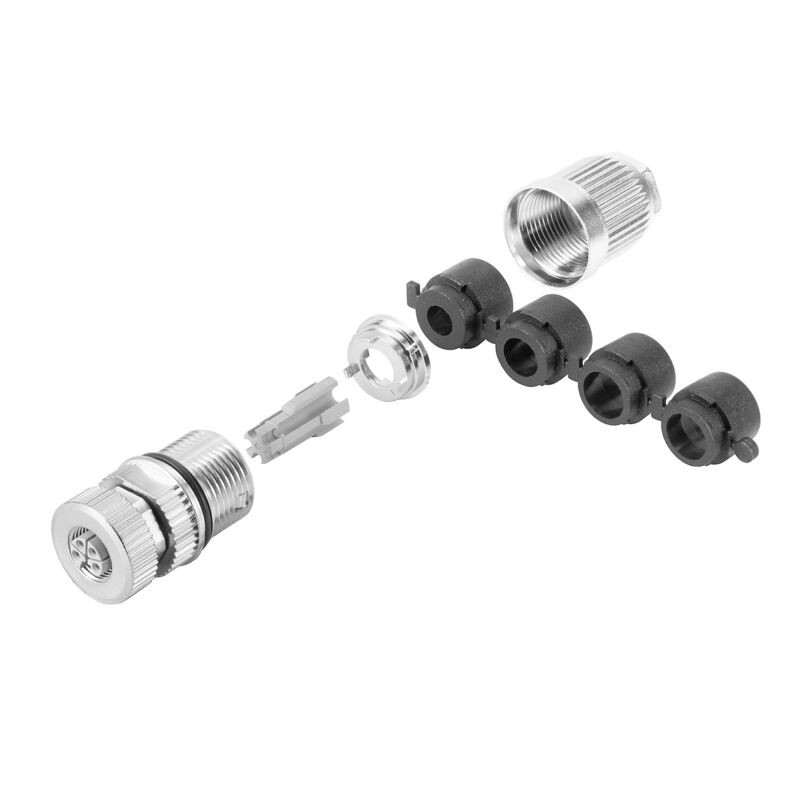

SAIBGC-M-5L-5.8/13.5-M12-CF

Conector acoplable en campo, Conector hembra M12

N.º de artículo 2525620000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 8 Productos relacionados 1
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos conectores de libre configuración Datos generales Normas Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E307231

Datos generales para pedido

Versión
Conector acoplable en campo, Conector hembra M12
Código
2525620000
Tipo
SAIBGC-M-5L-5.8/13.5-M12-CF
GTIN (EAN)
4050118536935
Cantidad
1  Pieza

Dimensiones y pesos

Peso neto
39  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos técnicos conectores de libre configuración

Ciclos de enchufado
500
Codificación
L-coded
Conexión de apantallamiento
Sí
Corriente nominal
16 A
Diámetros de cable, max.
13,5  mm
Diámetros de cable, min.
5,8  mm
Grado de polución
3
Intensidad nominal
16  A
Material capotas
Fundición inyectada de zinc
Material de contacto
Cu
Material del anillo roscado
Fundición inyectada de cinc
Número de polos
5
Rango de temperatura caja
-40 … +85 ° C
Sección de conexión del conductor, max.
2,5  mm²
Sección de conexión del conductor, min.
0,5  mm²
Sección de conexión, máx.
1,5  mm²
Sección de conexión, mín.
0,75  mm²
Superficie de contacto
bañado en oro
Tensión nominal
63  V
Tipo de conexión
Conexión crimpada
Tipo de protección
IP67
atornillado

Datos generales

Número de polos
5
Conexión 1
M12
Conexión 2
Crimp
Material capotas
Fundición inyectada de zinc
Rosca de conexión
Conector hembra M12
Material de contacto
Cu
Superficie de contacto
bañado en oro
Tipo de protección
IP67
atornillado
Ciclos de enchufado
500

Normas

Conector norma
IEC 61076-2-111

Indicación importante

Información de producto
Las cajas, los conectores y los contactos deben pedirse por separado.
4 x contacto crimpado, conector hembra / 1 x contacto crimpado, macho (FE) para función FE.

Clasificaciones

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
