SAIL-M12BW-4B-15U

Este producto pronto dejará de estar disponible.

Última fecha de pedido: /Date(1790719200000)/

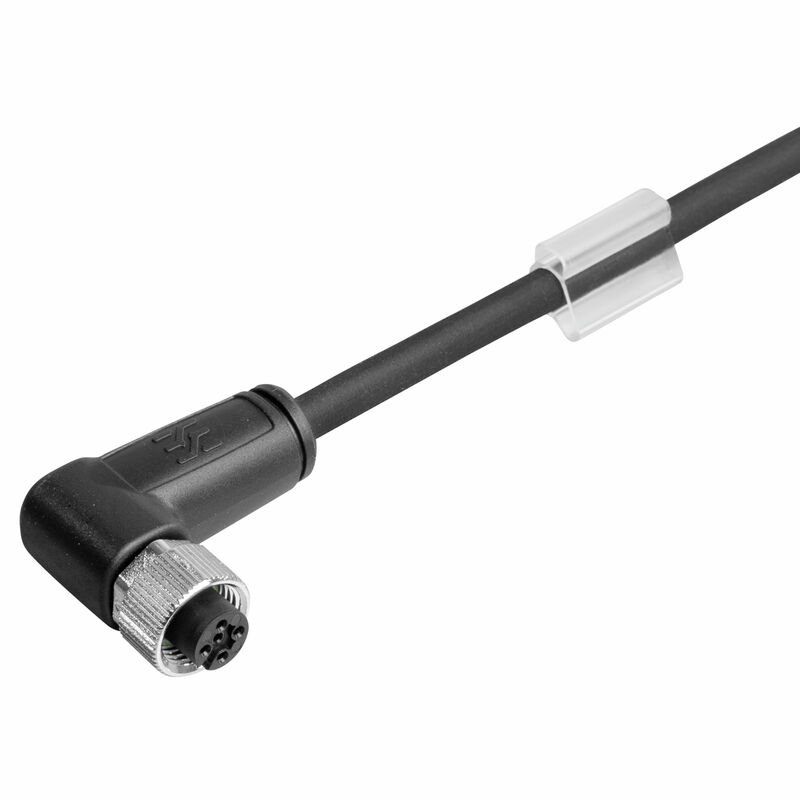

Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 4, 15 m, Conector hembra acodado, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1061901500
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 7 Productos relacionados 7
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Technické specifikace kabelu General technical data Electrical properties Allgemeine Standards Norme Conector izquierdo Conector derecho Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Versión
Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 4, 15 m, Conector hembra acodado, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Código
1061901500
Tipo
SAIL-M12BW-4B-15U
GTIN (EAN)
4050118544879
Cantidad
1 Pieza
Estado de entrega
Este artículo no estará disponible en el futuro.
Última fecha de pedido
/Date(1790719200000)/

Dimensiones y pesos

Peso neto
468 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Cable híbrido
Ne
Cable length
15 m
cicli di piegatura
12 Mio
Ciclos de plegado a torsión
> 5 Mio.
Código de color
braun
weiß
blau
schwarz
Diámetro exterior
4.1 mm ± 0.15 mm
Gama de temperatura, fija
-50...80 °C
Gama de temperatura, móvil
-25...60 °C
Gyorsulás
5 m/s²
Hajlítási sugár, min., mozgó
10 x cable diameter
Halogén
No
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
LABS-free
Yes
Longitud de torsión
1 m
Número de polos
4
Odporne na hydrolizę i działanie mikroorganizmów
Yes
Raggio di curvatura min., fisso
5 x cable diameter
Resistance to oils
Yes
Resistencia a chispas de soldadura
No
Resistencia a la torsión
180 °/m
Resistente a las salpicaduras de soldadura
No
Resistenza alla fiamma
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Reticulado por radiación
No
Section du conducteur
0,34 mm²
Sheathing colour
nero
Szigetelés
PP
Utilisation sur chaîne porte-câbles
Yes
Vezetékek száma
4
árnyékolt
No
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
구성 가능 케이블 길이
No
속도
3,33 m/s
외피 재질
PUR

General technical data

Codificación
B-codiert
Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
250 V
Jmenovitý proud
4 A
LED
No
Materiál kontaktu
Copper alloy
Materiál kroužku se závitem
Diecast zinc
Odpor izolace
108 Ω
propojeno můstkem
No
Rosca de conexión
M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
IP69
se avvitato
Superficie de contacto
Gold-plated
Velikost AF
12 mm
Verze
Conector hembra acodado
Závažnost znečištění
3

Electrical properties

Resistencia del aislamiento
108 Ω
Tensión nominal
250 V

Allgemeine Standards

Connector standard
IEC 61076-2-101

Norme

Steckverbinder Norm
IEC 61076-2-101

Conector izquierdo

Zástrčka vlevo
M12, Codificación B, Número de polos: 4, contacto hembra, acodado 0°, conector, Plástico, no apantallado

Conector derecho

Zástrčka vpravo
Extremo conductor libre

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
