SAIL-M12GM12G-S3-1.0P
SAIL-M12GM12G-S3-1.0P
Dimensioned drawing
SAIL-M12GM12G-S3-1.0P
Dimensioned drawing
SAIL-M12GM12G-S3-1.0P
Pole scheme
SAIL-M12GM12G-S3-1.0P
Pole scheme
SAIL-M12GM12G-S3-1.0P
Wiring diagram
SAIL-M12GM12G-S3-1.0P
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-S3-1.0P

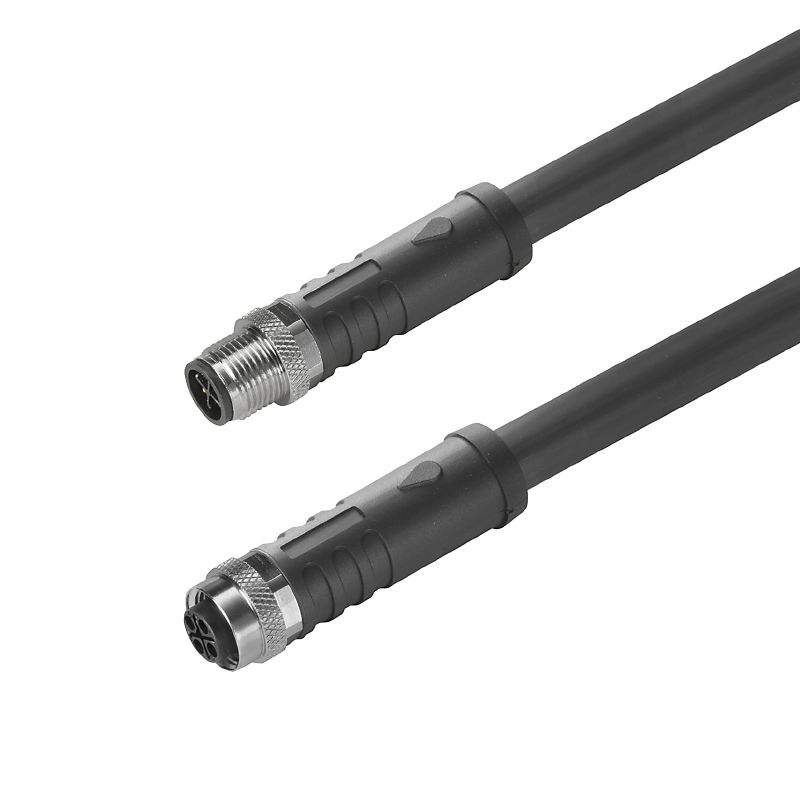

Power cable, Connecting line, M12 / M12, Number of poles : 3 (2 + PE), 1 m, pin, straight - socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Tuotteen tunnus 2050060100
Lataa tietosivu
Samankaltaiset tuotteet 18
Approvals General ordering data Dimensions and weights Environmental Product Compliance Datos técnicos del cable Általános műszaki adatok Electrical properties Standardy ogólne Plug, left Plug, right Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E310075

General ordering data

Verze
Power cable, Connecting line, M12 / M12, Number of poles : 3 (2 + PE), 1 m, pin, straight - socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Order No.
2050060100
Typ
SAIL-M12GM12G-S3-1.0P
GTIN (EAN)
4050118661620
Qty.
1 items

Dimensions and weights

Net weight
45 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Datos técnicos del cable

PP
Barevné kódování
파란색
갈색
녹색/노란색
Cable length
1 m
Core cross-section
1,5 mm²
Cykly ohybu
10 Mio
Halogen
No
Konfigurovatelná délka kabelu
No
Materiál pláště
PUR
Odolnost vůči jiskrám ze sváření
No
Odolné vůči perlám kovu ze svařování
No
PE function
Yes
Poloměr ohybu, min., pohyblivý
7.5 x cable diameter
Poloměr ohybu, min., stacionární
4 x cable diameter
Počet pólů
3 (2 + PE)
Rychlost
5 m/s
Sheathing colour
black
Shielded
No
Suitable for cable carriers
Yes
Teplotní rozpětí, pohyblivé
-40...80 °C
Teplotní rozpětí, stacionární
-50...80 °C
Vnější potah v souladu se stylem UL AWM
20234 (80 °C / 1000 V)
Vnější průměr
8.5 mm ± 0.3 mm
Zesítěné vyzařování
No
Zrychlení
5 m/s²

Általános műszaki adatok

AF size
13 mm
Ausführung
핀, 직선형 - 소켓, 직선형
Coding
S-coded
Contact surface
Gold-plated
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
LED
No
Nennspannung
600 V
Nennstrom
12 A
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
when screwed in
Připojovací závit
M12 / M12
Temperature range of housing
-40 … +85 ° C
Tightening torque
M12: 1.0 Nm

Electrical properties

Jmenovité napětí
600 V
Odpor izolace
108 Ω

Standardy ogólne

Certificate no. (cULus)
E310075

Plug, left

Plug left
M12, S-coded, IP67, male contact, straight, Plastic, unshielded

Plug, right

Plug right
M12, S-coded, IP67, female contact, straight, Plastic, unshielded

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
