SAIL-VSA-DS-M12G-5.0U
SAIL-VSA-DS-M12G-5.0U
Rozměrový výkres
SAIL-VSA-DS-M12G-5.0U
Detailní výkres
Male, straight
SAIL-VSA-DS-M12G-5.0U
Schéma pólů
SAIL-VSA-DS-M12G-5.0U
Schéma pólů
M12 = A-coded
SAIL-VSA-DS-M12G-5.0U

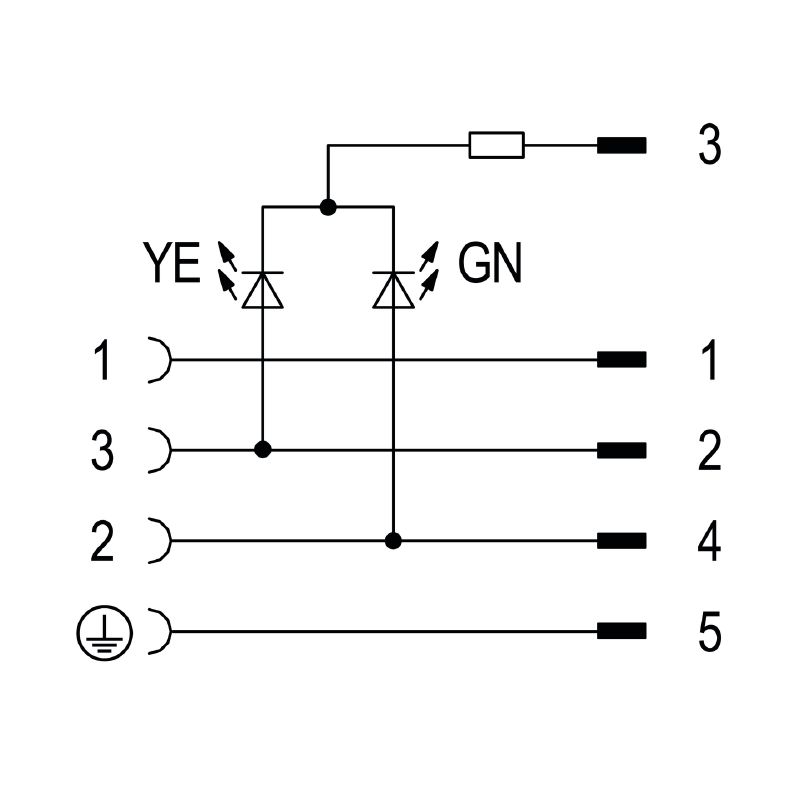

Propojení

SAIL-VSA-DS-M12G-5.0U

Kabel ventilu (sestavený), Rovná zástrčka – zásuvka ventilu, Design A (18 mm), M12 = A-kódování, Délka kabelu: 5 m, PUR

ID výrobku 1316550500
Stáhnout datový list Dokumenty ke stažení
Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Kabel ventilu (sestavený), Rovná zástrčka – zásuvka ventilu, Design A (18 mm), M12 = A-kódování, Délka kabelu: 5 m, PUR
Číslo objednávky
1316550500
Typ
SAIL-VSA-DS-M12G-5.0U
GTIN (EAN)
4050118119794
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
224 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7baf363e-d867-435e-844e-c01f32ebf146

Technické specifikace kabelu

Acceleration
5 m/s²
Apto para cadena de arrastre
Ano
Colour coding
modrá
hnědá
zelená / žlutá
černá
bílá
Délka kabelu
5 m
Hajlítási sugár, min., álló
5x průměr kabelu
Halogen
Ne
Number of poles
4 (3 + PE)
PE function
Ano
Rayon de courbure, mobile
10 x průměr kabelu
Sección del conductor
0,34 mm²
Sheath material
PUR
Shielded
Ne
Speed
200 m/s
Temperature range, stationary
-40...90 °C
Temperaturområde, rörligt
-30...90 °C
Vnější průměr
5.2 mm ± 0.2 mm
Welding spark resistance
Ne
Устойчивые к каплям сварочного металла
Ne

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
TPU
Jmenovité napětí
24 V
Jmenovitý proud
4 A
Kódování
Design A (18 mm)
M12 = A-kódování
LED
Ano
Materiál kontaktu
CuZn
Rozsah teplot krytu
-25…+80 °C
Stupeň krytí
IP67
přišroubované
Utahovací moment
Montážní šroub M3: 0,4 Nm
M12: 1.0 Nm
Verze
Rovná zástrčka – zásuvka ventilu
Závažnost znečištění
3

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
