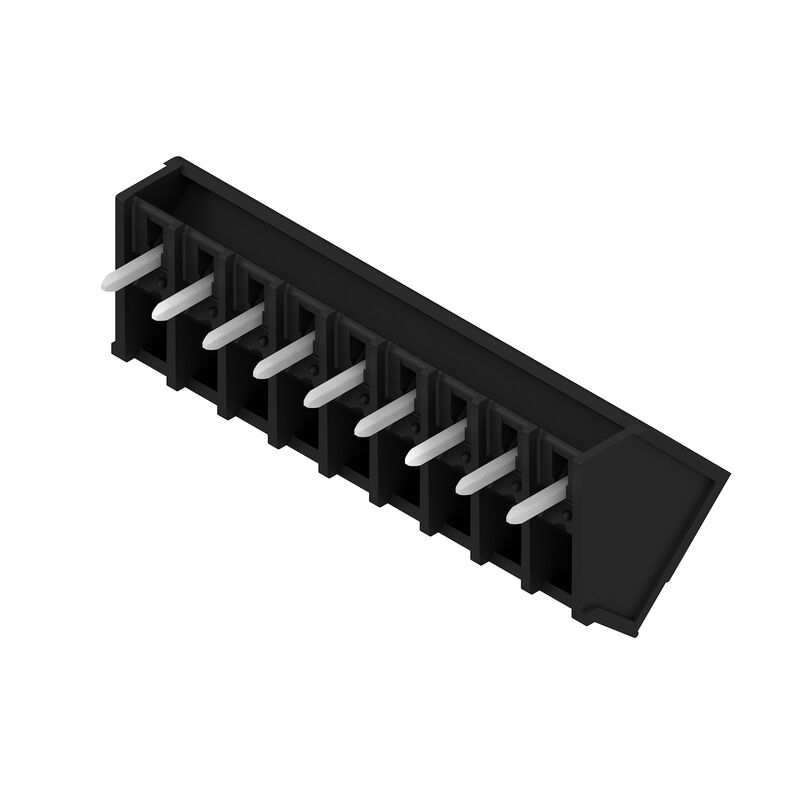

Zdjęcie produktu
SC-SMT 3.81/09/135G 3.2SN BK BX

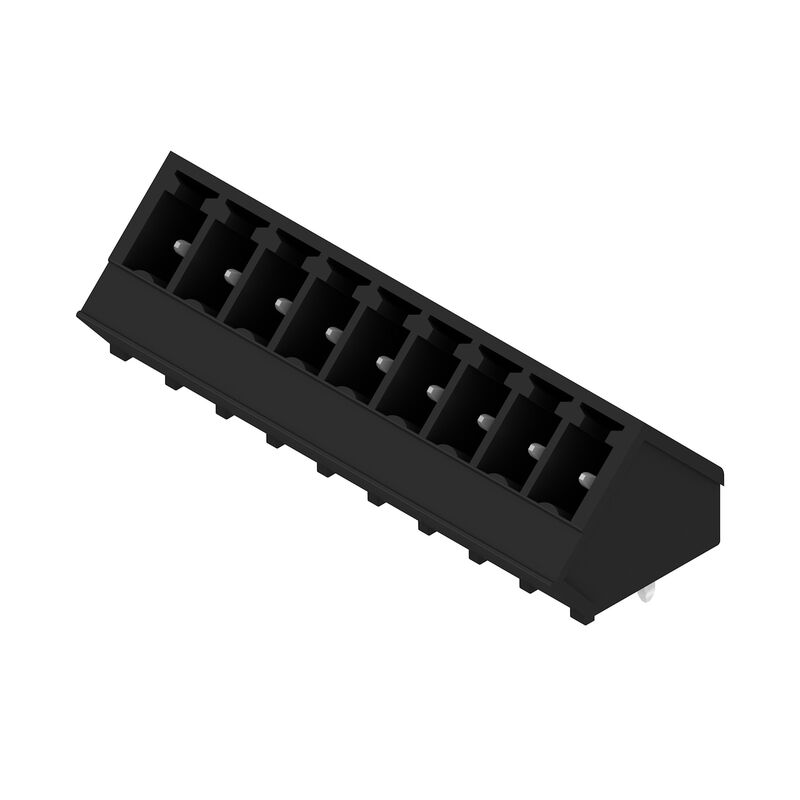

Zdjęcie produktu
SC-SMT 3.81/09/135G 3.2SN BK BX
Rysunek wymiarowany

SC-SMT 3.81/09/135G 3.2SN BK BX

Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THT/THR, 3.81 mm, Liczba biegunów: 9, 135°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, czarny, skrzynia

Nr. produktu 1977700000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 18
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Versione
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THT/THR, 3.81 mm, Liczba biegunów: 9, 135°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, czarny, skrzynia
N. d’ordine
1977700000
Tipo
SC-SMT 3.81/09/135G 3.2SN BK BX
GTIN (EAN)
4032248685288
Ilość
50 szt.
parametry produktu
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
opakowanie
skrzynia

Wymiary i masa

Mélység
13,1 mm
Byggdjup (tum)
0,516 inch
Posizione verticale
14,2 mm
Wysokość (cale)
0,559 inch
Najmniejsza wysokość montażu
11 mm
Szélesség
35,68 mm
Szerokość (cale)
1,405 inch
Masa netto
4,1 g

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Specyfikacje systemu

Rodzina produktów
OMNIMATE Signal - seria BC/SC 3.81
Rodzaj przyłącza
Przyłącze dla obwodu drukowanego
Montaje sobre placas c.i.
Połączenie lutowane THT/THR
Paso en mm (P)
3,81 mm
Raster w calach (P)
0,15 "
Angulo de salida
135°
Liczba biegunów
9
liczba kołków lutowanych na biegun
1
Długość kołka lutowniczego (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
0 / -0,02 mm
Wymiary kołka lutowniczego
d = 1,0 mm
ośmiokątny
Wymiary kołka lutowniczego = d tolerancja
0 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
Średnica zewnętrzna pola lutowniczego
2,1 mm
Średnica otworu w szablonie
1,9 mm
L1 in mm
30,48 mm
L1 w calach
1,2 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak

Dane materiałowe

절연재
LCP GF
Colori
czarny
Tabella dei colori (simile)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
Contact material
Stop Cu
Powierzchnia styku
cynowana
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Dane znamionowe wg IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,1 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
17,5 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s z 76 A

Dane znamionowe wg CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
11 A
Referencia para valores de homologación
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
11 A
Jmenovitý proud (aplikační skupina D / UL 1059)
11 A
Référence aux valeurs approuvées
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Embalaje
skrzynia
Longitud de VPE
155 mm
Anchura VPE
64 mm
Altura de VPE
38 mm

Ważna informacja

Conformità IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Symbol P na rysunkach oznacza raster
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
