SU 10.16HP/06/270MF5 3.5AG BK BX

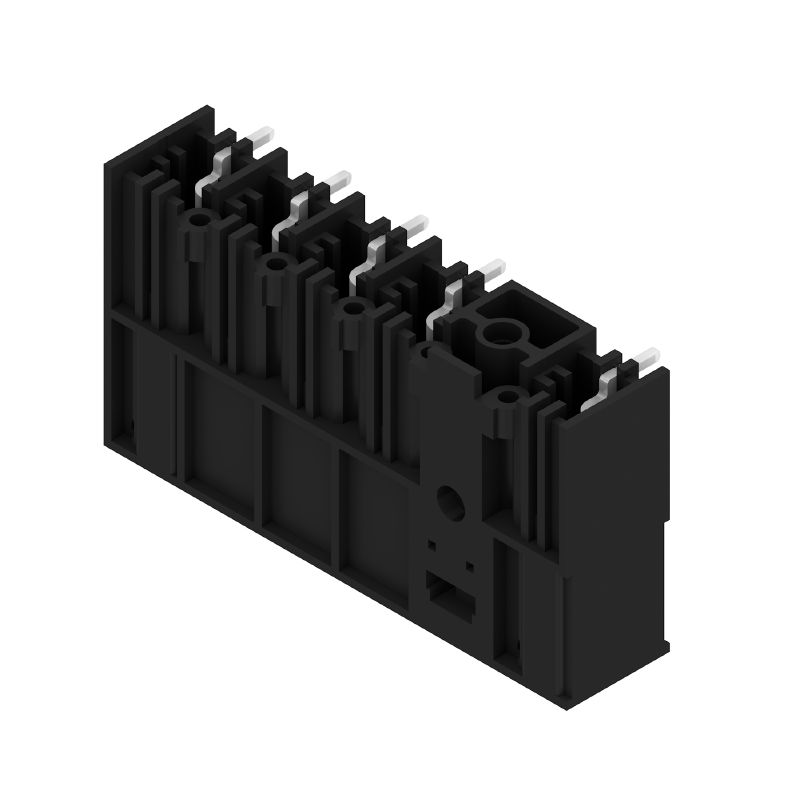

Illustration du produit
SU 10.16HP/06/270MF5 3.5AG BK BX
Illustration du produit
SU 10.16HP/06/270MF5 3.5AG BK BX
Dimensional drawing
SU 10.16HP/06/270MF5 3.5AG BK BX
Connection diagram
SU 10.16HP/06/270MF5 3.5AG BK BX
Exemple d'utilisation

SU 10.16HP/06/270MF5 3.5AG BK BX

Zásuvný konektor PCB plug in, řada kolíků, zavřená strana / středová pájená příruba, Připojení pájením přetavením průchozím otvorem, 10.16 mm, Počet pólů: 6, 270°, Pájecí kolík, délka (l): 3.5 mm, postříbřené, černá, Box

Référence produit 2597360000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 15
Approvals Všeobecné objednací údaje Dimensions et poids Shoda produktu s prostředím Caractéristiques du système Données des matériaux Données nominales selon CEI Rated data acc. to CSA Données nominales selon UL 1059 Emballage Important note Classifications

Approvals

ROHS
Conform

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana / středová pájená příruba, Připojení pájením přetavením průchozím otvorem, 10.16 mm, Počet pólů: 6, 270°, Pájecí kolík, délka (l): 3.5 mm, postříbřené, černá, Box
Référence
2597360000
Type
SU 10.16HP/06/270MF5 3.5AG BK BX
GTIN (EAN)
4050118609523
Qté.
24 items
Product data
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Emballage
Boîte

Dimensions et poids

Profondeur
32 mm
Profondeur (pouces)
1,26 inch
Hauteur
17,1 mm
Height (inches)
0,673 inch
Height of lowest version
13,6 mm
Largeur
71,12 mm
Width (inches)
2,8 inch
Poids net
25,32 g

Shoda produktu s prostředím

Statut de conformité RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques du système

Famille de produits
OMNIMATE Power - série BU/SU 10.16HP
Type de raccordement
Board connection
Montage sur le circuit imprimé
THT solder connection
Pas en mm (P)
10,16 mm
Pas en pouces (P)
0,4 "
Angle de sortie
270°
Nombre de pôles
6
Nombre de picots par pôle
3
Longueur du picot à souder (l)
3,5 mm
Tolérance sur la longueur du picot à souder
+0,1 / -0,3 mm
Dimensions du picot à souder
1,2 x 1,1 mm
Dimension du picot à souder = tolérance d
+0,1 / -0,1 mm
Diamètre du trou d'implantation (D)
1,6 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
60,96 mm
L1 en pouce
2,4 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché
Résistance de passage
2,00 mΩ
Codable
Oui
Couple de serrage
  • Type de couple:
    Vis de fixation, Circuit imprimé
  • Informations d'utilisation:
    • Épaisseur:
      • min.:
        1,44 mm
      • max.:
        1,76 mm
    • Couple de serrage:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Vis recommandée:
      • Numéro de pièce:
        2812340000
    • Épaisseur:
      • min.:
        2,88 mm
      • max.:
        3,52 mm
    • Couple de serrage:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
    • Vis recommandée:
      • Numéro de pièce:
        2812340000
    • Épaisseur:
      • min.:
        1,44 mm
      • max.:
        3,52 mm
    • Couple de serrage:
      • min.:
        0,8 Nm
      • max.:
        0,9 Nm
    • Vis recommandée:
      • Numéro de pièce:
        2812290000

Données des matériaux

Matériau isolant
PBT GF
Couleur
black
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Résistance d'isolation
≥ 108 Ω
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
argenté
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
78,3 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
67,9 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
70,6 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
61,3 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
690 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
8 kV
Tenue aux courants de faible durée
3 x 1s mit 1000 A
Espace libre, min.
8,9 mm
Ligne de fuite, min.
10,5 mm

Rated data acc. to CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
600 V
Courant nominal (groupe d'utilisation B / CSA)
60 A
Courant nominal (groupe d'utilisation C / CSA)
60 A
Courant nominal (groupe d'utilisation D / CSA)
5 A

Données nominales selon UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
600 V
Tension nominale (groupe d'utilisation F / UL 1059)
600 V
Courant nominal (groupe d'utilisation B / UL 1059)
60 A
Courant nominal (groupe d'utilisation C / UL 1059)
60 A
Courant nominal (groupe d'utilisation D / UL 1059)
5 A
Ligne de fuite, min.
10,5 mm
Ligne d’air, min.
8,9 mm

Emballage

Emballage
Boîte
Longueur VPE
338 mm
Largeur VPE
130 mm
Hauteur VPE
44 mm

Important note

Conformité IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Remarques
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
