SUZ 10.16HP/02/180DF AG BK BX

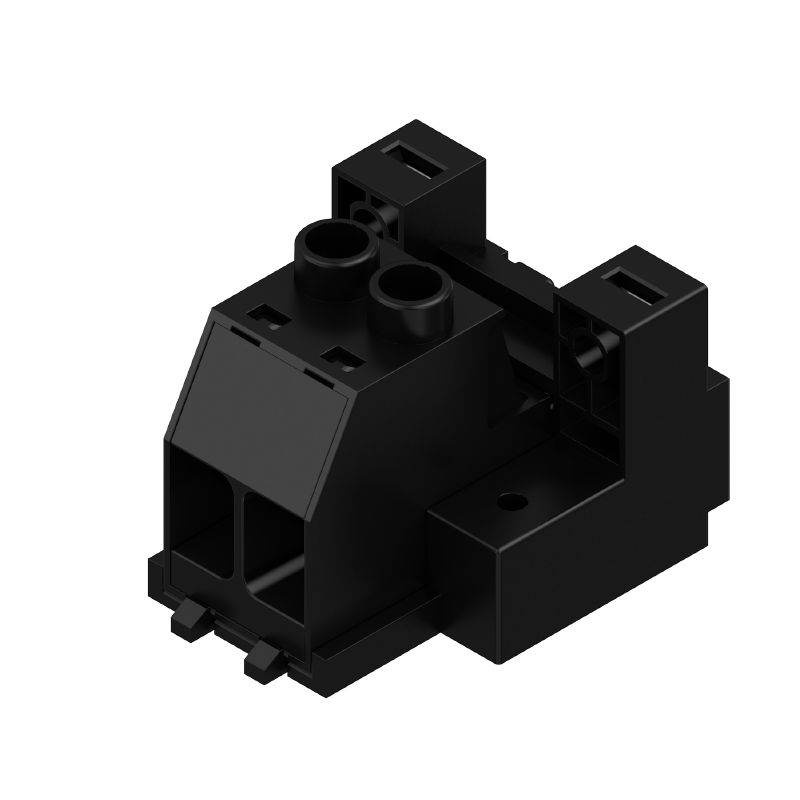

Product image
SUZ 10.16HP/02/180DF AG BK BX
Product image
SUZ 10.16HP/02/180DF AG BK BX
Dimensional drawing
SUZ 10.16HP/02/180DF AG BK BX
Graph

SUZ 10.16HP/02/180DF AG BK BX

PCB plug-in connector, male plug, 10.16 mm, Number of poles: 2, 180°, Clamping yoke connection, Clamping range, max. : 16 mm², Box

Cikkszám 2838060000
Adatlap letöltése Mérnöki támogatás
Tartozékok 1 Kapcsolódó termékek 5
Tanúsítványok General ordering data Rozměry a hmotnosti Umweltanforderungen System Parameters Material data Conductors suitable for connection Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Balení Типовые испытания Nota importante 분류

Tanúsítványok

ROHS
Megfelel

General ordering data

Változat
PCB plug-in connector, male plug, 10.16 mm, Number of poles: 2, 180°, Clamping yoke connection, Clamping range, max. : 16 mm², Box
Rendelési szám
2838060000
Típus
SUZ 10.16HP/02/180DF AG BK BX
GTIN (EAN)
4064675436881
Qty.
40 Darab
Termékadatok
IEC: 1000 V / 78 A / 0.2 - 16 mm²
UL: 600 V / 57 A / AWG 24 - AWG 6
Csomagolás
Doboz

Rozměry a hmotnosti

Mélység
50,5 mm
Mélység (coll)
1,988 inch
Magasság
36,8 mm
Altura (pulgadas)
1,449 inch
Szélesség
40,64 mm
Szélesség (coll)
1,6 inch
Nettó tömeg
37,588 g

Umweltanforderungen

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Termékcsalád
OMNIMATE Power - series BU/SU 10.16HP
Csatlakozás típusa
Collegamento al campo
Vezetékcsatlakozás-technika
Csavaros csatlakozás
Raszter mm-ben (P)
10,16 mm
Raszter inch-ben (P)
0,4 "
Vezeték kimeneti irány
180°
Pólusszám
2
L1, mm
10,16 mm
L1, inch
0,4 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Térfogati ellenállás
4,50 mΩ
Kódolható
Igen
Csupaszolási hossz
12 mm
Meghúzási nyomaték, min.
1,2 Nm
Meghúzási nyomaték, max.
1,5 Nm
Biztosítócsavar
M 4
Csavarhúzó éle
1,0 x 5,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25

Material data

Szigetelőanyag
PA GF
Szín
черный
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ezüstözött
Dugaszolható csatlakozás rétegszerkezete
≥ 3 µm Ag
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
130 °C

Conductors suitable for connection

Rögzítési tartomány, névleges csatlakozás, min.
0,2 mm²
Rögzítési tartomány, névleges csatlakozás, max.
16 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 22
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 6
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
16 mm²
Többeres, min. H07V-R
6 mm²
Többeres, max. H07V-R
16 mm²
Flexibilis, min. H05(07) V-K
0,5 mm²
Flexibilis, max. H05(07) V-K
16 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
10 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
16 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
5.3mm (B6)
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      1076980000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9025930000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9019140000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9004060000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9025910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019170000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0186100000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      4 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0244100000
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019200000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      6 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      0533500000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0191900000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      10 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0282900000
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      0534200000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      16 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0492500000
Hivatkozási szöveg
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
78 A
Névleges áram, maximális pólusszám (Tu=20 °C)
68 A
Névleges áram, min. pólusszám (Tu=40°C)
72 A
Névleges áram, maximális pólusszám (Tu=40°C)
61 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
8 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
8 kV
Rövid idejű határáram ellenállás
3 x 1, 800 A-rel
Hézag, min.
14,8 mm
Kúszóút, min.
14,8 mm

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)
600 V
Névleges feszültség (C felhasználási csoport / CSA)
600 V
Névleges feszültség (D felhasználási csoport / CSA)
600 V
Névleges áram (B felhasználási csoport / CSA)
57 A
Névleges áram (C felhasználási csoport / CSA)
57 A
Névleges áram (D felhasználási csoport / CSA)
5 A
Vezeték keresztmetszet, AWG, min.
AWG 24
Vezeték keresztmetszet, AWG, max.
AWG 6

UL 1059 névleges adatok

Névleges feszültség (B felhasználási csoport / UL 1059)
600 V
Névleges feszültség (C felhasználási csoport / UL 1059)
600 V
Névleges feszültség (D felhasználási csoport / UL 1059)
600 V
Névleges áram (B felhasználási csoport/ UL 1059)
57 A
Névleges áram (C felhasználási csoport/ UL 1059)
57 A
Névleges áram (D felhasználási csoport/ UL 1059)
5 A
Vezeték keresztmetszet, AWG, min.
AWG 24
Vezeték keresztmetszet, AWG, max.
AWG 6

Balení

Csomagolás
Box
VPE hosszúság
338 mm
VPE szélesség
130 mm
VPE magasság
54 mm

Типовые испытания

Teszt: Jelölések tartóssága
  • Standard:
    taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    dátum óra, eredetjelölés, típusazonosítás, anyagtípus
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz, DIN IEC 60512 szabvány, 7. rész, 5 / 05.94 szakasz
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    átadva
  • Teszt:
    180°-ban elforgatva kódoló elemek nélkül
  • Kiértékelés:
    átadva
Teszt: Rögzíthető keresztmetszet
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,2 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,2 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 16 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 16 mm²
    • Vezető típusa és keresztmetszete:
      AWG 24/1
    • Vezető típusa és keresztmetszete:
      AWG 24/19
    • Vezető típusa és keresztmetszete:
      AWG 6/1
    • Vezető típusa és keresztmetszete:
      AWG 6/19
  • Kiértékelés:
    átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 24/1
    • Vezető típusa és keresztmetszete:
      AWG 24/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    2,9 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 16 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 16 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,9 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 6/7
    • Vezető típusa és keresztmetszete:
      AWG 6/19
  • Kiértékelés:
    átadva
Kihúzási vizsgálat
  • Standard:
    DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 24/1
    • Vezető típusa és keresztmetszete:
      AWG 24/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥100 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 16 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 16 mm²
    • Vezető típusa és keresztmetszete:
      AWG 6/7
    • Vezető típusa és keresztmetszete:
      AWG 6/19
  • Kiértékelés:
    átadva

Nota importante

IPC megfelelőség
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Megjegyzések
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
