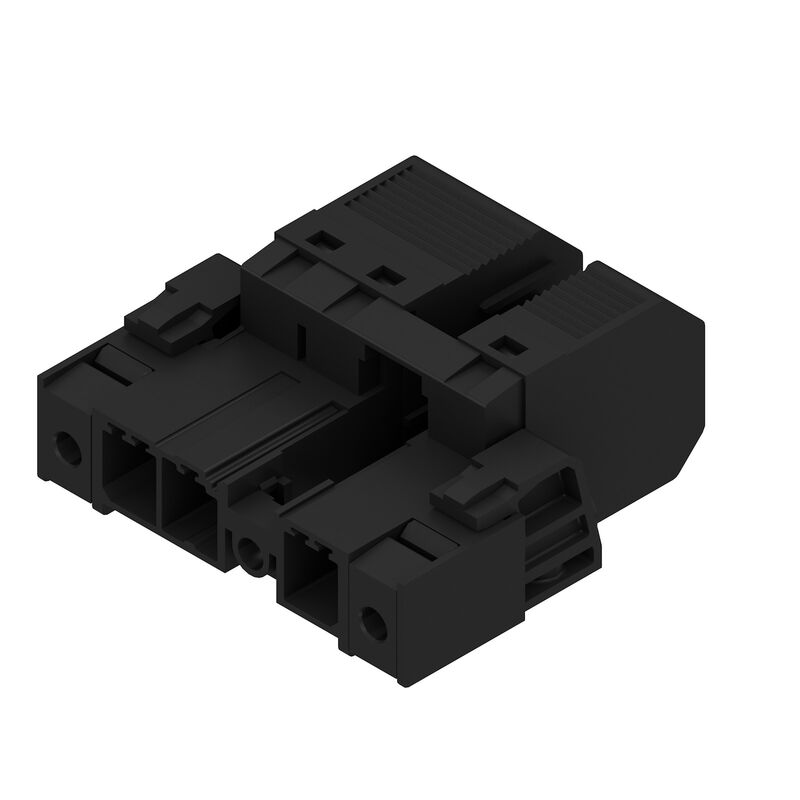

Zdjęcie produktu
SVF 7.62HP/03/180SFMF2 SN BK BX

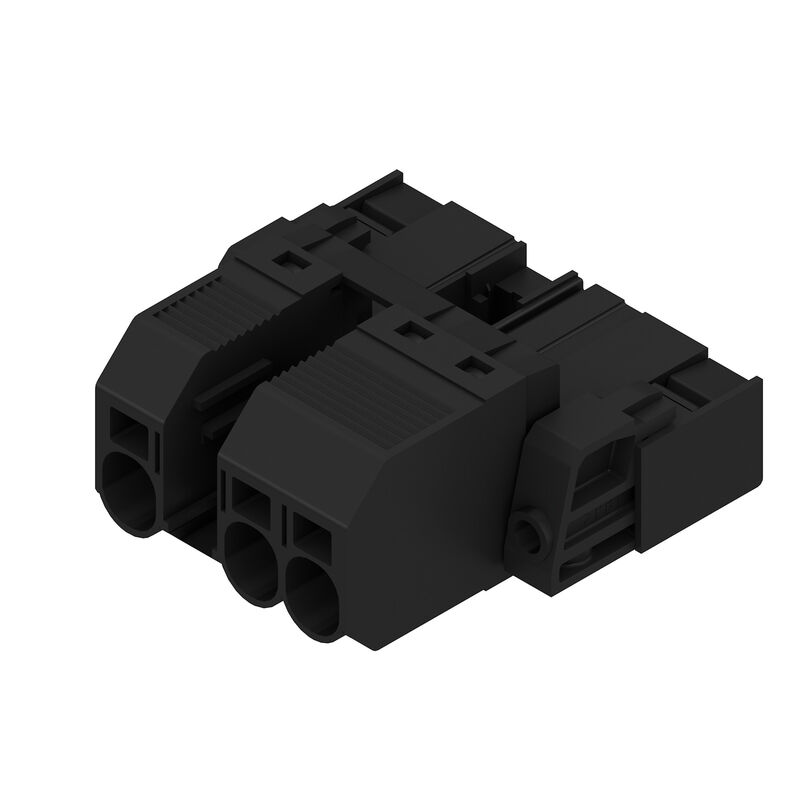

Zdjęcie produktu
SVF 7.62HP/03/180SFMF2 SN BK BX
Rysunek wymiarowany
SVF 7.62HP/03/180SFMF2 SN BK BX
Wykres
SVF 7.62HP/03/180SFMF2 SN BK BX
Wykres

SVF 7.62HP/03/180SFMF2 SN BK BX

Złącze wtykowe do druku, wtyk męski, 7.62 mm, Liczba biegunów: 3, 180°, PUSH IN bez aktuatora, złącze sprężynowe, Zakres zaciskania, maks. : 10 mm², skrzynia

Nr. produktu 1427230000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Jest odpowiednikiem 2 Produkty pokrewne 6
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, wtyk męski, 7.62 mm, Liczba biegunów: 3, 180°, PUSH IN bez aktuatora, złącze sprężynowe, Zakres zaciskania, maks. : 10 mm², skrzynia
Nr zam.
1427230000
Typ
SVF 7.62HP/03/180SFMF2 SN BK BX
GTIN (EAN)
4050118231359
Qty.
30 szt.
parametry produktu
IEC: 1000 V / 57 A / 0.5 - 10 mm²
UL: 600 V / 39 A / AWG 24 - AWG 10
opakowanie
skrzynia

Wymiary i masa

Głębokość
47,7 mm
Głębokość (cale)
1,878 inch
Wysokość
23,4 mm
Wysokość (cale)
0,921 inch
Szerokość
45,72 mm
Szerokość (cale)
1,8 inch
Čistá hmotnost
22,167 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Rodzina produktów
OMNIMATE Power - seria BV/SV 7.62HP
Rodzaj przyłącza
Przyłącze pola
Metoda wykonywania złącz
PUSH IN bez aktuatora
złącze sprężynowe
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
Kierunek odejścia przewodu
180°
Liczba biegunów
3
L1 in mm
22,86 mm
L1 w calach
0,9 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
4,50 mΩ
element kodowany
Tak
Długość odizolowania
12 mm
Moment dokręcania dla kołnierza śrubowego, min.
0,2 Nm
Moment dokręcania dla kołnierza śrubowego, maks.
0,3 Nm
końcówka wkrętaka
0,6 x 3,5
Cykle wpinania
25

Dane materiałowe

Insulating material
PA GF
Color
czarny
Tabella dei colori (simile)
RAL 9011
Isoleringsmaterialgrupp
II
Сравнительный показатель пробоя (CTI)
≥ 500
Klasa palności wg UL 94
V-0
Matériau des contacts
Stop Cu
접점 표면
cynowana
플러그 접점의 레이어 구조
4...6 µm Sn błyszczące
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
125 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
125 °C

Przewody pasujące do złącza

Clamping range, min.
0,5 mm²
Sección de embornado, máx.
10 mm²
Одножильный, мин. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
6 mm²
多股硬导线，最小值 H07V-R
10 mm²
wielodrutowe, maks. H07V-R
10 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
10 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
6 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
1,5 mm²
avec embout selon DIN 46 228/1, max.
6 mm²
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0186100000
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      9019170000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      4 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0244100000
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      9019200000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0191900000
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      0533500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        15 mm
    • Zalecana tulejka kablowa:
      9019140000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9004060000
참조 텍스트
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
57 A
Märkström, max. antal poler (Tu=20°C)
50 A
Névleges áram, min. pólusszám (Tu=40°C)
57 A
Märkström, max. antal poler (Tu=40°C)
45 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
800 V
额定电压值（过电压等级III/污染等级3）
800 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
8 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
8 kV
단시간 내전류 저항
3 x 1s z 420 A
クリアランス、最小
12,7 mm
연면거리, 분
12,7 mm

Dane znamionowe wg CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
600 V
Napięcie znamionowe (grupa użytkowa C / CSA)
600 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
Prąd znamionowy (grupa użytkowa B / CSA)
36 A
Prąd znamionowy (grupa użytkowa C / CSA)
36 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 10
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
39 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
39 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 10
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
352 mm
Szerokość VPE
139 mm
Wysokość VPE
62 mm

Testy typu

Test: wytrzymałość znaczników
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, identyfikacja typu, raster
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Standard:
    DIN EN 61984 rozdziały 6.3 i 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
  • Test:
    180° obrócone bez elementów kodowych
  • Ocena:
    sprawdzony
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 04.08
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
  • Ocena:
    sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    1,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U6
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K6
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/19
  • Ocena:
    sprawdzony
Test wyciągania
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥80 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U6
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K6
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/19
  • Ocena:
    sprawdzony

Ważna informacja

IPC-Konformität
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
