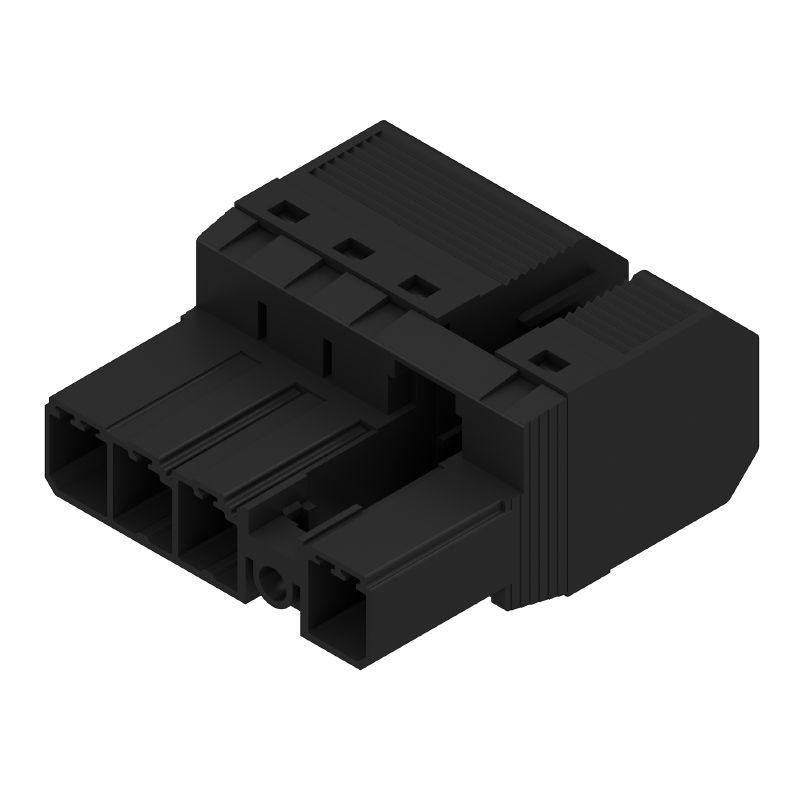

PCB plug-in connector, male plug, 7.62 mm, Number of poles: 4, 180°, PUSH IN without actuator, Tension-clamp connection, Clamping range, max. : 10 mm², Box

ID výrobku 1430010000
Stáhnout datový list Teknisk support Nedladdningar av produkter
Tillbehör 2 Är en motdel till 1 Använda produkter 10
Osvědčení General ordering data Abmessungen und Gewichte Environmental Product Compliance System Parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA Märkdata enligt UL 1059 Verpackungen Pruebas tipo Important note Klasyfikacje

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Version
PCB plug-in connector, male plug, 7.62 mm, Number of poles: 4, 180°, PUSH IN without actuator, Tension-clamp connection, Clamping range, max. : 10 mm², Box
Order No.
1430010000
Type
SVF 7.62HP/04/180MF2 SN BK BX
GTIN (EAN)
4050118234954
Qty.
40 items
Produktparametrar
IEC: 1000 V / 57 A / 0.5 - 10 mm²
UL: 600 V / 39 A / AWG 24 - AWG 10
Förpackning
Box

Abmessungen und Gewichte

Depth
47,7 mm
Depth (inches)
1,878 inch
Height
23,4 mm
Height (inches)
0,921 inch
Width
38,98 mm
Anchura (pulgadas)
1,535 inch
Net weight
19,95 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

System Parameters

Product family
OMNIMATE Power - series BV/SV 7.62HP
Type of connection
필드 결선
Metoda připojení vodiče
Připojení PUSH IN bez akčního členu
Připojení s kotevní svorkou
Rozteč v mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Conductor outlet direction
180°
Number of poles
4
L1 in mm
30,48 mm
L1 v palcích
1,2 "
Number of rows
1
Número de filas de polos
1
Touch-safe protection acc. to DIN VDE 57 106
fingersäker
Protection au toucher selon DIN VDE 0470
IP 20 ansluten
Skyddsklass
IP20
Resistenza di passaggio
4,50 mΩ
Can be coded
Ja
Avisoleringslängd
12 mm
Tightening torque for screw flange, min.
0,2 Nm
Skruvmejselklinga
0,6 x 3,5
Stickcykler
25

Material data

Insulating material
PA GF
Colour
black
Colour chart (similar)
RAL 9011
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 500
Brännbarhetsklass enligt UL 94
V-0
Contact material
Cu-legering
Contact surface
förtennad
Layer structure of plug contact
4...6 µm Sn glansig
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
125 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
125 °C

Conductors suitable for connection

Clamping range, min.
0,5 mm²
Clamping range, max.
10 mm²
Solid, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
6 mm²
Stranded, min. H07V-R
10 mm²
Stranded, max. H07V-R
10 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
10 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
6 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
6 mm²
Clampable conductor
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0186100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019170000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      4 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0244100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019200000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      6 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0191900000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      0533500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9019140000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9004060000
Reference text
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
57 A
Rated current, max. number of poles (Tu=20°C)
50 A
Rated current, min. number of poles (Tu=40°C)
57 A
Rated current, max. number of poles (Tu=40°C)
45 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
800 V
Rated voltage for surge voltage class / pollution degree III/3
800 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV
Short-time withstand current resistance
3 x 1s mit 420 A
Clearance, min.
12,7 mm
Creepage distance, min.
12,7 mm

Rated data acc. to CSA

Istituto (CSA)
CSA
인증 번호(CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
600 V
Jmenovité napětí (aplikační skupina C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
36 A
Rated current (Use group C / CSA)
36 A
Rated current (Use group D / CSA)
5 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 10
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institute (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
39 A
Rated current (Use group C / UL 1059)
39 A
Névleges áram (D felhasználási csoport/ UL 1059)
5 A
Sezione di collegamento cavo AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 10
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Verpackungen

Imballaggio
Box
Lunghezza VPE
351 mm
VPE width
135 mm
VPE height
62 mm

Pruebas tipo

Test: Durability of markings
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    eredetjelölés, típusazonosítás, raszter
  • Kiértékelés:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
Test: Misengagement (Non-interchangeability)
  • Standard:
    DIN EN 61984 Abschnitt 6.3 und 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Prüfung:
    180° gedreht mit Kodierelementen
  • Bewertung:
    passed
  • Test:
    180° turned without coding elements
  • Evaluation:
    passed
Test: Clampable cross section
  • Стандарт:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 04.08
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
    • Typ av ledare och för ledararea:
      massiv 6 mm²
    • Typ av ledare och för ledararea:
      flertrådig 6 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Test for damage to and accidental loosening of conductors
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
    • Typ av ledare och för ledararea:
      AWG 20/1
    • Typ av ledare och för ledararea:
      AWG 20/19
  • Utvärdering:
    godkänd
  • Krav:
    1,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U6
    • Typ av ledare och för ledararea:
      H07V-K6
    • Typ av ledare och för ledararea:
      AWG 10/1
    • Typ av ledare och för ledararea:
      AWG 10/19
  • Utvärdering:
    godkänd
Pull-out test
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
    • Typ av ledare och för ledararea:
      AWG 20/1
    • Typ av ledare och för ledararea:
      AWG 20/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥80 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U6
    • Typ av ledare och för ledararea:
      H07V-K6
    • Typ av ledare och för ledararea:
      AWG 10/1
    • Typ av ledare och för ledararea:
      AWG 10/19
  • Utvärdering:
    godkänd

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasyfikacje

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
