US67-V1T-BLE

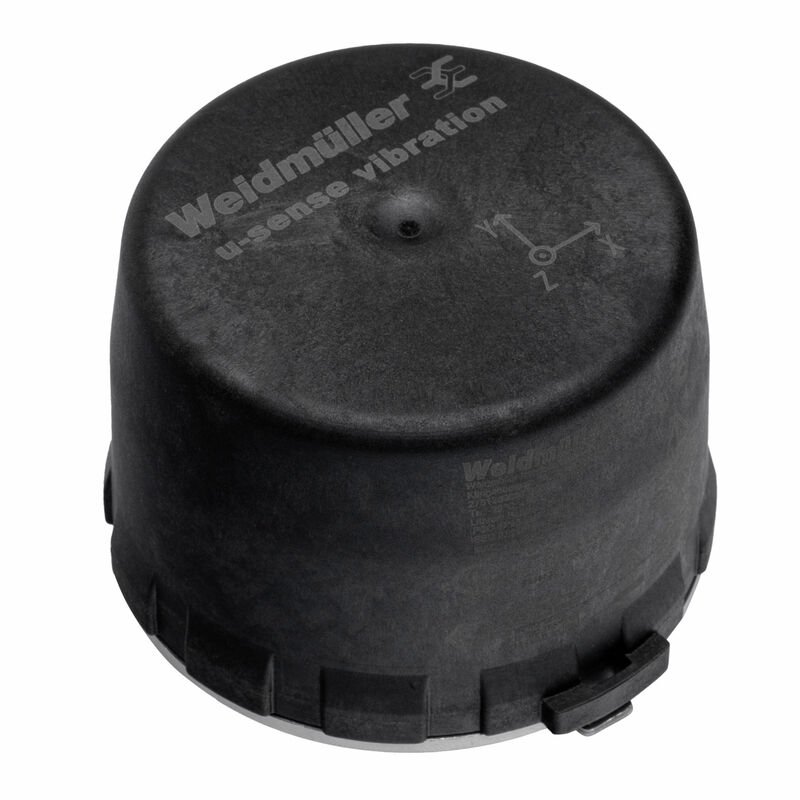

Produktbild
US67-V1T-BLE
US67-V1T-BLE

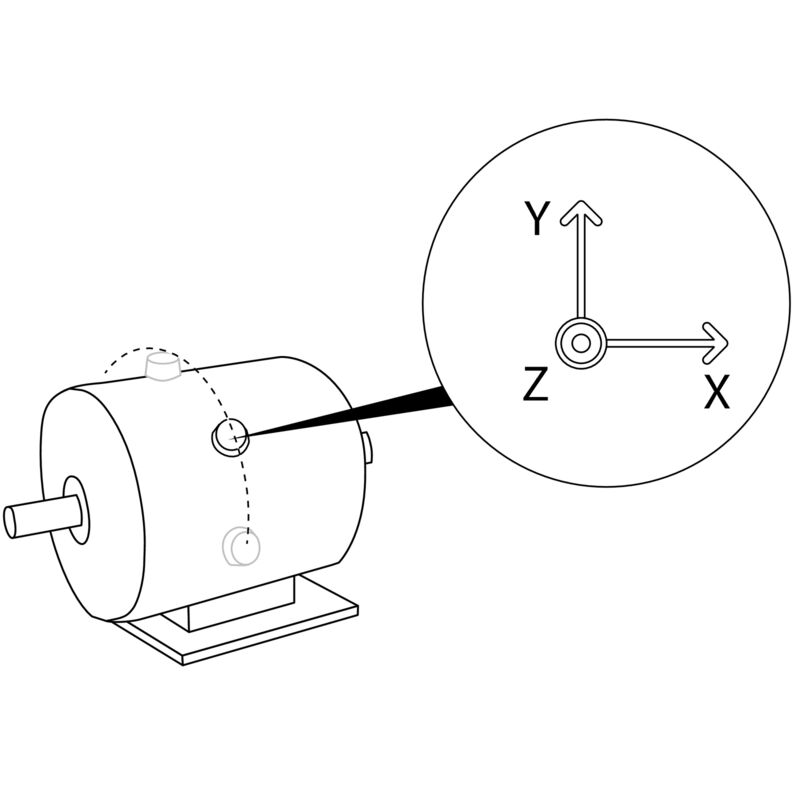

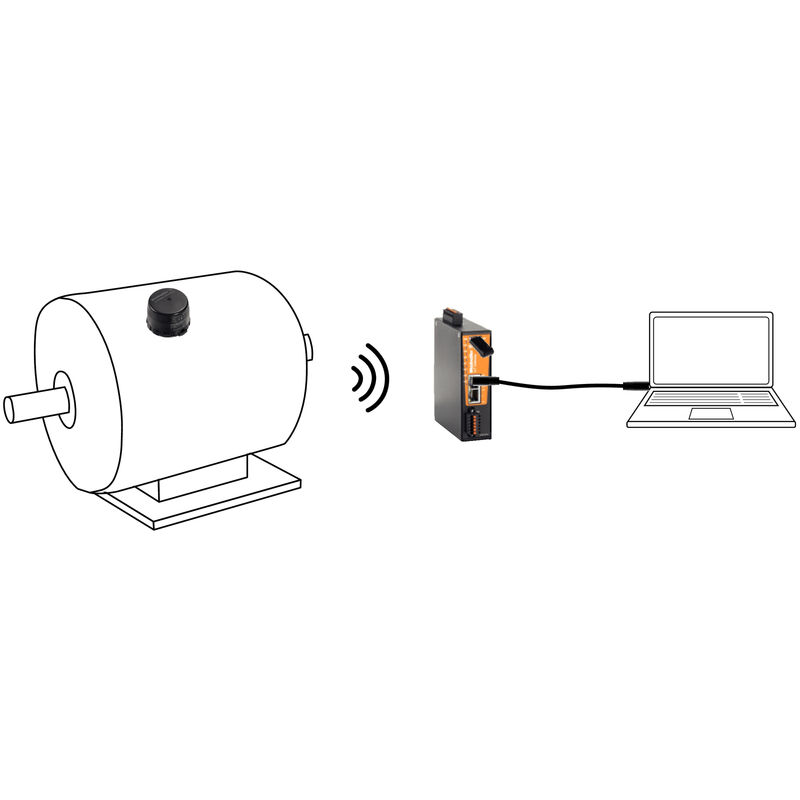

Anwendungsbeispiel

US67-V1T-BLE

Smarter Vibrationssensor, Funk

Art.-Nr. 2751260000
Datenblatt herunterladen Engineering Support Software Support Produkt Downloads
Zubehör 4 Verwandte Artikel 1
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Daten Sensor Kommunikation Elektrische Daten Gehäuse Installation Isolationskoordination Spannungsversorgung Messspannungseingang Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E337701
Zertifikat-Nr. (cULusEX)
E539531

Allgemeine Bestelldaten

Ausfuehrung
Smarter Vibrationssensor, Funk
Best.-Nr.
2751260000
Art
US67-V1T-BLE
GTIN (EAN)
4064675022480
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
66  mm
Tiefe (inch)
2,598  inch
Höhe
55,5  mm
Höhe (inch)
2,185  inch
Breite
66  mm
Breite (inch)
2,598  inch
Durchmesser
66  mm
Nettogewicht
291,2  g

Temperaturen

Lagertemperatur
-40 °C...80 °C
Betriebstemperatur
-20 °C...60 °C
Feuchtigkeit bei Betriebstemperatur
5…95 % rel. Luftfeuchtigkeit, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
No SVHC above 0.1 wt%

Allgemeine Daten

Anwendungsbereich
in Innenräumen sowie im Freien
Explosionsgefährdete Bereiche
ATEX Zone 2 Ex ec IIC T4 Gc
UL/cUL, Class I Division 2, Groups A, B, C und D
IEC 60079-0
IEC 60079-7
Inklusive Bewertung von Maschinenschwingungen
Ja
Sicherheitskategorie
Keine
Zündschutzart
Ex e
Luftdruck (Betrieb)
≥ 795 hPa (Höhe ≤ 2000 m)  gem. DIN EN 61131-2
Schutzart
IP67
IP66

Sensor

Anzahl der Messachsen
3
Ausgabeintervall
10s, 10m, 1h
Empfindlichkeit Schwingungsbeschleunigungssensor (mV/Schwerkraft g)
112
Frequenzbereich konfigurierbar
Nein
Genauigkeit der Temperaturmessung
1  %
Gerät ist kalibriert
Nein
Messbereich
corresponding to the maximum vibration acceleration
Messeinheit Schwingungsgeschwindigkeit (RMS)
mm/s
Physikalisches Messprinzip des Sensors
Schwingbeschleunigung
Schwingungsbeschleunigung, max. (Schwerkraft g)
16
Schwingungsbeschleunigung, min. (Schwerkraft g)
-16
Sensor Messverfahren nach ISO10816-3
3-Achsen-Breitbandanalyse 10 Hz...1 kHz, VRMS
Sensortemperatur
  • Überwachter Wert:
    Temperat
  • Sensorart:
    Temperature MEMS
  • Messgenauigkeit:
    +/-1°C
Temperaturbereich Messkopf
  • Temperatur, min.:
    -20 °C
  • Temperatur, max.:
    60 °C
Verfahren der Spektralanalyse (FFT)
3-Achsen-Spektralanalyse 10 Hz...3,3 kHz, Beschleunigungspektrum
Übertragungsintervall von Signalen
10 s, 10 min, 1 h
Frequenzbereich, min.
10  Hz
Frequenzbereich, max.
3.300  Hz
Temperaturmesswert, min.
-20  °C
Temperaturmesswert, max.
60  °C
Abtastfrequenz
6,6  kHz
Sensorvibration
  • Überwachter Wert:
    Beschleunigung
  • Sensorart:
    dreiachsiges MEMS
Überwachung
Schwingungsüberwachung nach DIN ISO 10816-3

Kommunikation

Ausführung
Funk
Antennencharakteristik
integrierte Rundstrahlantenne
Kommunikationsreichweite, max., Sichtlinie
90  m
Kommunikationsreichweite, max. (Verkaufsfläche)
30  m
Bluetooth-Modul
Bluetooth Low Energy
2,4 GHz RF Transceiver

Elektrische Daten

Alarmfunktion
Konfigurierbar am Gateway
Ausgangssignal
Prozessdaten können am Gateway ausgewertet werden
IO-Link verfügbar
Nein
Mess- und Prozessgrößen
Spitzenwert Schwingbeschleunigung
RMS Schwingbeschleunigung
RMS Schwinggeschwindigkeit
FFT-Spektrum
Scheitelwert
Temperat
Batteriespannung
Signalstärke

Gehäuse

Werkstoff
Edelstahl 1.4404 (V4A), AISI 316L & Kunststoff PA 66
Werkstoff Deckel
PA 66
Material Buchse
Edelstahl

Installation

Anschlussgewinde
M8 Buchse
Anzugsdrehmoment
25  Nm
Anzugsdrehmoment, max.
30  Nm
Anzugsdrehmoment, min.
20  Nm
Art der Befestigung des Sensors
Viele Möglichkeiten durch die Verwendung von Adaptern
Direktmontage: Schraubverbindung
Einbauort
Nutzung im Außen- und Innenbereich
Geeignet für die Nachrüstung
Ja
Gewindeart
Innengewinde
Montageart
Schraubmontage
Direktmontage
Montageplatte
Klebebefestigung
Magnet
sonstige
Montagegewinde
M8
Schlüsselweite
22  mm
Verplombung durch Kabelbinder möglich
Ja

Isolationskoordination

Überspannungskategorie
II
Bemessungsspannung
50 V Sekundärstromkreise
Verschmutzungsgrad
2

Spannungsversorgung

Anzahl der Batteriezellen
1
Art der Stromversorgung
Akku
Batterie austauschbar
Ja
Batteriegröße
AA/Mignon/R6
Funk
Ja
Batterietyp
Lithium
Akkuspannung
3,6  V
Akkukapazität
2,2  Ah
Batterie-Lebensdauer
3 Jahre (Bei einem Übertragungsintervall von einer Stunde und einer Betriebstemperatur zwischen 15°C... 25°C)

Messspannungseingang

Frequenzbereich, max.
3.300  Hz
Frequenzbereich, min.
10  Hz

Klassifikationen

ETIM 8.0
EC004309
ETIM 9.0
EC004309
ETIM 10.0
EC004309
ECLASS 9.1
27-20-14-12
ECLASS 10.0
27-20-14-12
ECLASS 11.0
27-20-14-12
ECLASS 12.0
27-20-14-12
ECLASS 13.0
27-20-14-12
ECLASS 14.0
27-20-14-12
ECLASS 15.0
27-20-14-12
