USB2.0C S1V DA4 RL
USB2.0C S1V DA4 RL

USB2.0C S1V DA4 RL

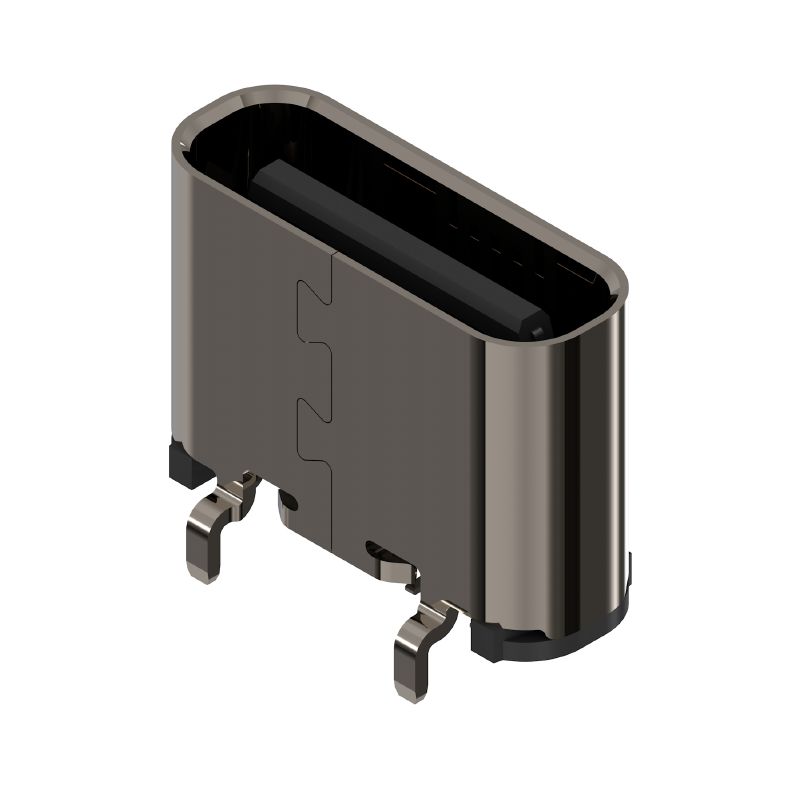

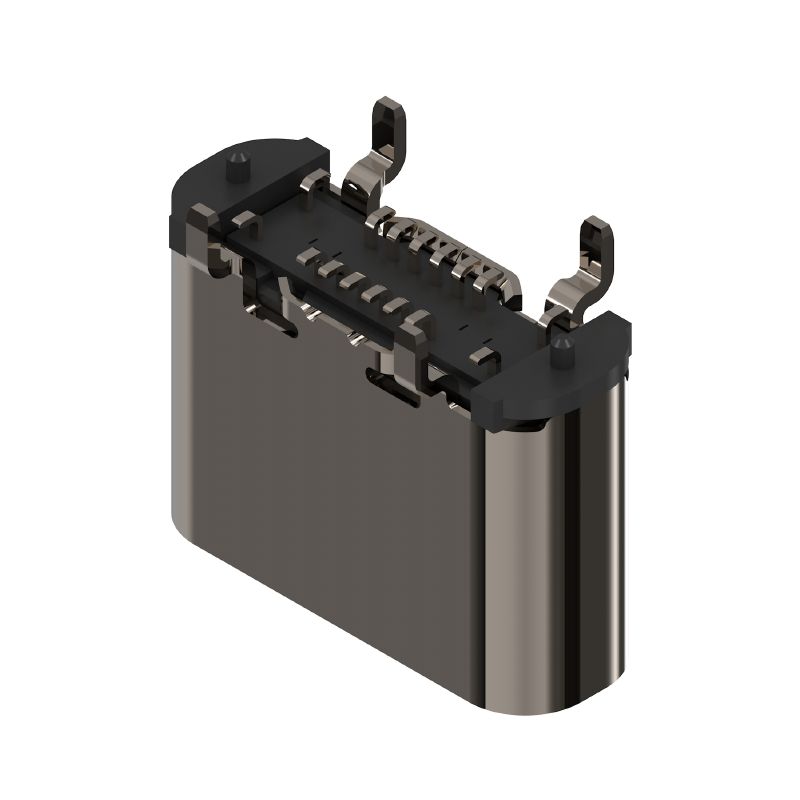

データの最小化 – USBジャック, プリント基板用プラグインコネクタ, USB 2.0, タイプ C, 480 Mbps, SMDはんだ接続, 180°, プラギング回数: ≥ 10000, 極数: 16, LCP, ニッケル下地金メッキ, リール

商品番号 3125420000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 4
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 電気プロパティ 材料データ 梱包 分類

承認

ROHS
適合

一般注文データ

バージョン
データの最小化 – USBジャック, プリント基板用プラグインコネクタ, USB 2.0, タイプ C, 480 Mbps, SMDはんだ接続, 180°, プラギング回数: ≥ 10000, 極数: 16, LCP, ニッケル下地金メッキ, リール
注文番号
3125420000
種別
USB2.0C S1V DA4 RL
GTIN (EAN)
4099987285872
数量
6 000 items
パッケージ
リール

寸法と重量

深さ
4,3 mm
奥行き（インチ）
0,169 inch
高さ
9,25 mm
高さ（インチ）
0,364 inch
幅
8,94 mm
幅（インチ）
0,352 inch
正味重量
10 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

システム仕様

Felszerelés NYÁK-ra
SMDはんだ接続
LED
いいえ
Materiale della schermatura
ステンレススチール
Number of poles
16
Number of solder pins per pole
1
Shielding
はい
Överföringshastighet
480 Mbps
Боковая панель, свойства
はんだフランジ
はんだ付け工程
リフローハンダ付け
手動はんだ付け
シールドタブ
なし
シールド面
ニッケルメッキ
ピッチ (mm) (P)
0,5 mm
プラギング回数
≥ 10000
保護度合い
IP20
外向きエルボ
180°
性能カテゴリ
480 Mbps
接続方式
はんだ接続
製品ファミリー
データの最小化 – USBジャック

電気プロパティ

体積抵抗
0.04 Ω
公称電圧
20 V
絶縁抵抗
≥ 100 MΩ
耐電圧、接点 / 接点
500 V AC

材料データ

絶縁材
LCP
色
黒色
カラーチャート（類似）
RAL 9011
絶縁抵抗
≥ 100 MΩ
Moisture Level (MSL)
1
UL 94 可燃性等級
V-0
接点ベース素材
銅合金
接点材質
銅合金
接触表面
ニッケル下地金メッキ
動作温度、最小
-30 °C
動作温度、最大
80 °C

梱包

パッケージ
リール
VPE 長
0 mm
VPE幅
0 mm
VPEの高さ
0 mm

分類

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
