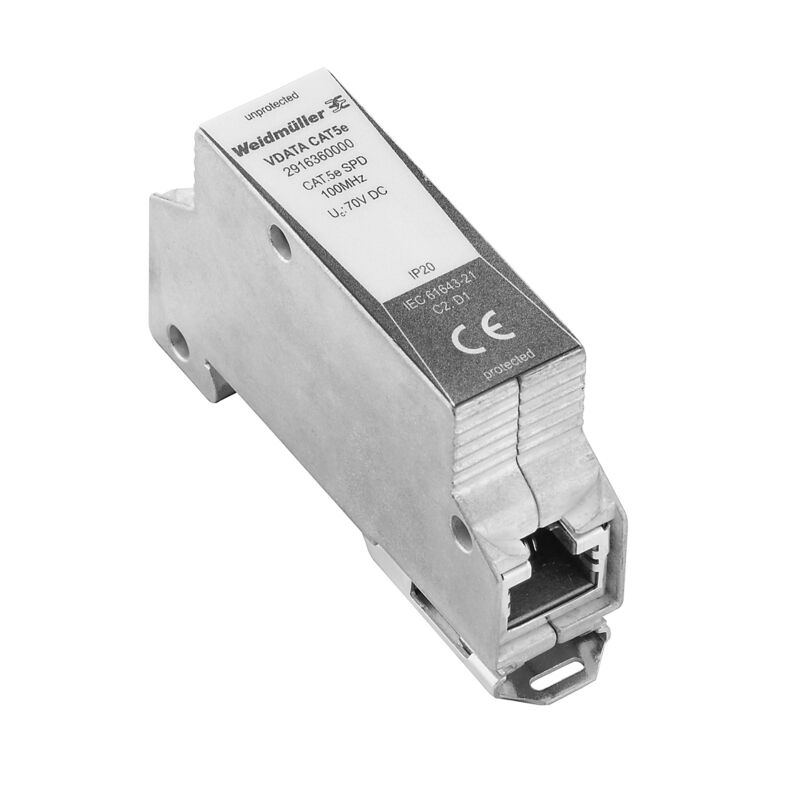

VDATA CAT5E
VDATA CAT5E

VDATA CAT5E

端子レール固定, 過電圧保護, タイプ 1 で 802.3 bt, タイプ 2 で 802.3 bt, タイプ 3 で 802.3 bt, 802.3 bt at Type 4, Cat.5e

商品番号 2916360000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 2
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 一般データ EN 50178に準拠した絶縁協調 公称データIEC/EN 接続データ 電気データ 一般データ 保証 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
適合

一般注文データ

バージョン
端子レール固定, 過電圧保護, タイプ 1 で 802.3 bt, タイプ 2 で 802.3 bt, タイプ 3 で 802.3 bt, 802.3 bt at Type 4, Cat.5e
注文番号
2916360000
種別
VDATA CAT5E
GTIN (EAN)
4099986545519
数量
1  items

寸法と重量

深さ
46  mm
奥行き（インチ）
1.811  inch
高さ
75  mm
高さ（インチ）
2.953  inch
幅
19  mm
幅（インチ）
0.748  inch
正味重量
118  g

温度

保管温度
-40 °C...85 °C
動作温度
-40 °C...80 °C
湿度
0～95%（結露なし）

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

一般データ

セグメント
データ過電圧保護
バージョン
タイプ 1 で 802.3 bt
タイプ 2 で 802.3 bt
タイプ 3 で 802.3 bt
802.3 bt at Type 4
Cat.5e
レール
TS 35 x 15
TS 35 x 7.5
保護度合い
IP20
動作高度
≤ 2000 m
色
シルバーグレー
設計
その他
アダプタプラグ

EN 50178に準拠した絶縁協調

サージ電圧カテゴリー
III
汚染度
2

公称データIEC/EN

IEC 61643-21準拠の要件カテゴリー
D1
C1
C2
C3
サージ電流担体能力C2
10 kA
サージ電流担体能力D1
1 kA 10/350 μs
ワイヤ PE 容量 @ 1 MHz、1 Vrms
20  pF
体積抵抗
<0.1 Ω
保護レベル、UP 導体 – PE
550  V
保護レベル、UP 導体 – 導体
600  V
動作時間
<1 ns
周波数範囲、最大
100  MHz
定格電圧 (DC)
48 V
定格電流 IN
1  A
放電電流 In (8/20µs) 導体 - PE
10 kA
放電電流 In （8 / 20µs）電線 - 電線
1.5 kA
放電電流 I最大 (8 / 20µs) 導体 - PE
10 kA
放電電流、Iimp (10/350µs)
1  kA
最大連続電圧、Uc（AC）
48 V
最大連続電圧、Uc（DC）
72 V
標準
IEC 61643-21
落雷テスト電流、Iimp (10/350 µs) 電線 - PE
1 kA
電圧種別
AC/DC
電線 - 電線容量 @ 1 MHz、1 Vrms
30  pF

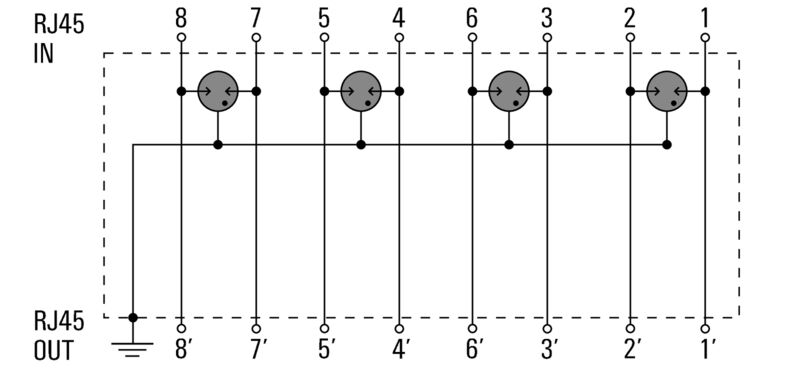

接続データ

導体接続方法
RJ45
接続方式
RJ45ポート

電気データ

電圧種別
AC/DC

一般データ

保護度合い
IP20
色
シルバーグレー

保証

時間間隔
5 年

分類

ETIM 6.0
EC000943
ETIM 7.0
EC000943
ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 9.0
27-13-08-07
ECLASS 9.1
27-13-08-07
ECLASS 10.0
27-13-08-07
ECLASS 11.0
27-13-08-07
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90
