Propiedades

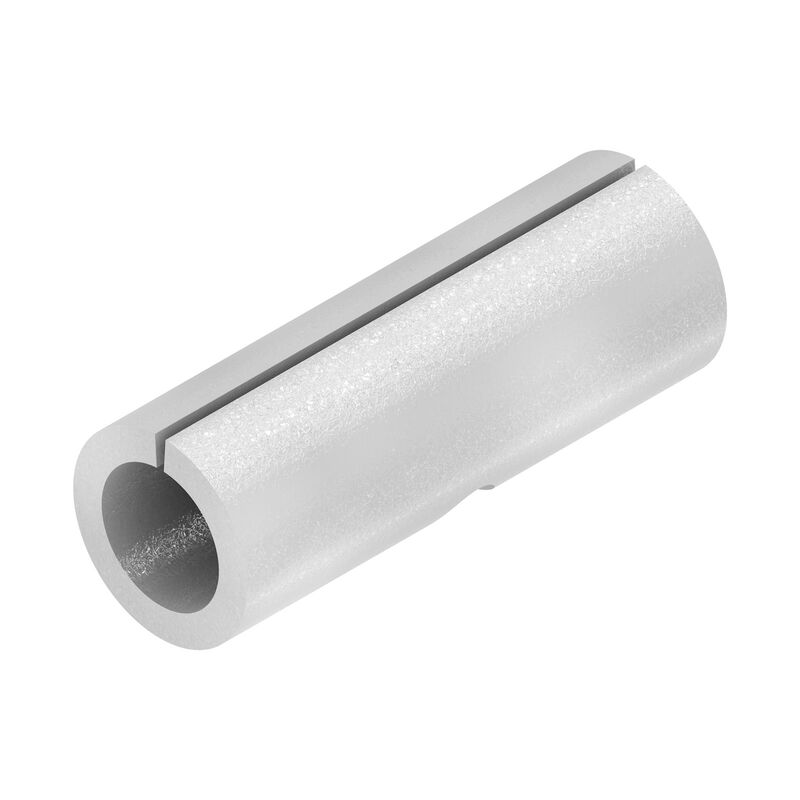

Versión | Manguito de conexión (borne), atornillado, Anchura: 4.9, Altura: 4.9 mm, Profundidad: 13.5 mm, Número de polos: 1, Cobre |
Código | 0248500000 |
Tipo | VH 13.5/4.9/3.3 |
GTIN (EAN) | 4008190022723 |
Cantidad | 100 Pieza |
Profundidad | 13,5 mm |
Profundidad (pulgadas) | 0,531 inch |
Altura | 4,9 mm |
Altura (pulgadas) | 0,193 inch |
Anchura | 4.9 |
Anchura (pulgadas) | 0,193 inch |
Diámetro | 4,9 mm |
Peso neto | 0,9 g |
Temperatura de almacenamiento | -25 °C...55 °C |
Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
REACH SVHC | No SVHC above 0.1 wt% |
Material | Cobre |
Color | gris |
Versión | para puente móvil de conexión transversal |
Indicación de montaje | Montaje directo |
Tipo de fijación | atornillado |
Versión a prueba de explosivos | No |
Número de bornes puenteados | 1 |
Tipo | Conexión transversal |
Diámetro | 4,9 mm |
Desplazamiento TS 32 | 32,5 mm |
Indicación de montaje | Montaje directo |
Número de polos | 1 |
Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58885) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0248500000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0248500000) |
Documentación del usuario | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002848 |
ETIM 7.0 | EC002848 |
ETIM 8.0 | EC002848 |
ETIM 9.0 | EC002848 |
ECLASS 9.0 | 27-14-11-92 |
ECLASS 9.1 | 27-14-11-92 |
ECLASS 10.0 | 27-14-11-92 |
ECLASS 11.0 | 27-14-11-92 |
ECLASS 12.0 | 27-14-11-92 |
ECLASS 13.0 | 27-25-03-90 |
ECLASS 14.0 | 27-25-03-90 |
ROHS | Conformidad |
es accesorio de
-
N.º de artículo:1887220000Unidad de embalaje:50 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, Beige oscuro, 6 mm², 41 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 35, TS 32, V-0, Wemid, 120 °C
-
N.º de artículo:0443680000Unidad de embalaje:100 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, azul, 4 mm², 32 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 35, V-2, PA 66, 100 °C
-
N.º de artículo:0443660000Unidad de embalaje:100 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, Beige/amarillo, 4 mm², 32 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 35, V-2, PA 66, 100 °C
-
N.º de artículo:1323660000Unidad de embalaje:50 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, naranja, 4 mm², 32 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 35, V-2, PA 66, 100 °C
-
N.º de artículo:0497560000Unidad de embalaje:50 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, Beige/amarillo, 4 mm², 32 A, 630 V, Número de conexiones: 2, Número de pisos: 1, TS 32, V-2, PA 66, 100 °C
-
N.º de artículo:9501160000Unidad de embalaje:50 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, Beige/amarillo, 4 mm², 32 A, 690 V, Número de conexiones: 2, Número de pisos: 1, TS 35, V-2, PA 66, 100 °C
-
N.º de artículo:1716240000Unidad de embalaje:100 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, Beige/amarillo, 4 mm², 32 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 32, V-2, PA 66, 100 °C
-
N.º de artículo:0128380000Unidad de embalaje:100 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, azul, 4 mm², 32 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 32, V-2, PA 66, 100 °C
-
N.º de artículo:0168860000Unidad de embalaje:100 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, Beige/amarillo, 4 mm², 32 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 32, V-2, PA 66, 100 °C
-
N.º de artículo:9520360000Unidad de embalaje:100 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, Beige/amarillo, 4 mm², 32 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 32, V-2, PA 66, 100 °C
-
N.º de artículo:0128360000Unidad de embalaje:100 Pieza
Bloque de bornes de paso, Conexión brida-tornillo, Beige/amarillo, 4 mm², 32 A, 800 V, Número de conexiones: 2, Número de pisos: 1, TS 32, V-2, PA 66, 100 °C
-
N.º de artículo:1887210000Unidad de embalaje:50 Pieza
Borne seccionable del transformador de medición, Conexión brida-tornillo, 41, 2
