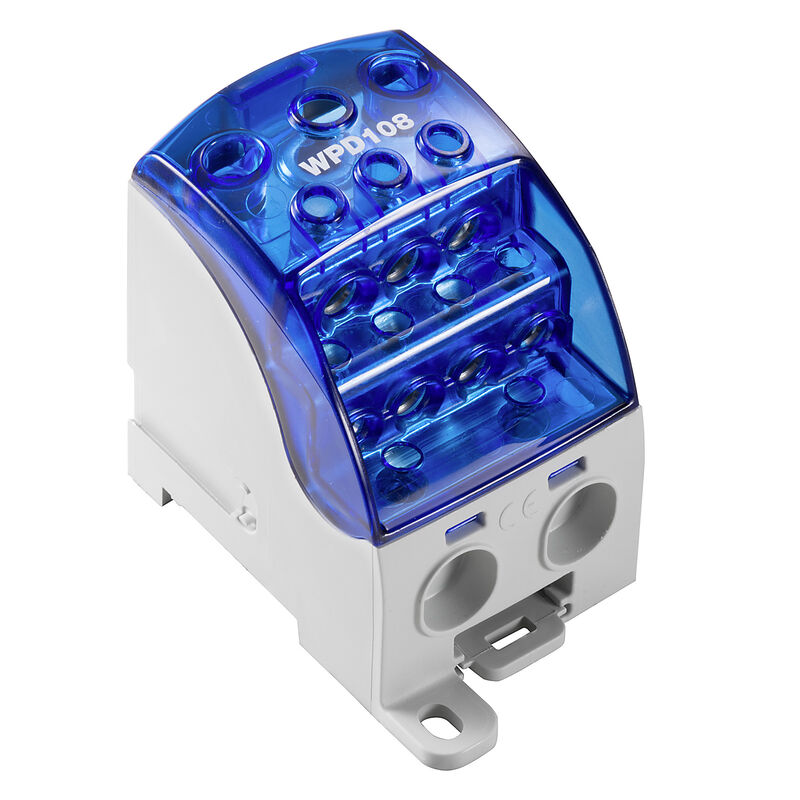

WPD 108 1X120/2X35+3X25+4X16 BL

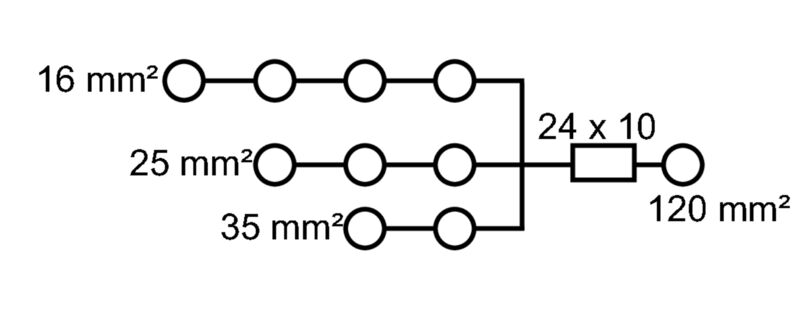

Borne de distribuidor de potencial, Conexión brida-tornillo, azul, 120 mm², 400 A, 1000 V, Número de conexiones: 10, Número de pisos: 1, Placa de montaje, TS 35, V-0, Wemid

N.º de artículo 2519480000

Propiedades

Datos generales para pedido

Versión	Borne de distribuidor de potencial, Conexión brida-tornillo, azul, 120 mm², 400 A, 1000 V, Número de conexiones: 10, Número de pisos: 1, Placa de montaje, TS 35, V-0, Wemid
Código	2519480000
Tipo	WPD 108 1X120/2X35+3X25+4X16 BL
GTIN (EAN)	4050118531794
Cantidad	1 Pieza

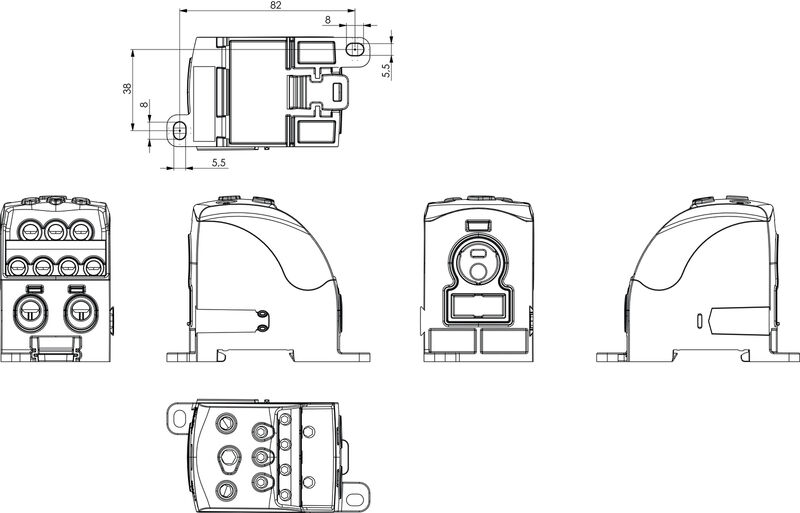

Dimensiones y pesos

Profundidad	77 mm
Profundidad (pulgadas)	3,031 inch
Altura	95 mm
Altura (pulgadas)	3,74 inch
Anchura	51,1 mm
Anchura (pulgadas)	2,012 inch
Peso neto	480 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura permanete de trabajo, min.	-50 °C
Temperatura permanete de trabajo, max.	130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1
SCIP	9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

Datos del material

Material	Wemid
Color	azul
Grado inflamabilidad según UL 94	V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)	CNEX16ATEX0005U
Núm. de certificación (IECEX)	IECEXCNEX16.0005U
Tensión máx. (ATEX)	1100 V
Corriente (ATEX)	250 A
Sección máx. del conductor (ATEX)	120 mm²
Tensión máx. (IECEx)	1100 V
Corriente (IECEX)	250 A

Valores característicos del sistema

Versión	Conexión brida-tornillo
Tapa final obligatoria	No
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	2
Número de potenciales por piso	1
Pisos internos puenteados	Sí
Carril	Placa de montaje TS 35
Función N	Sí
Función PE	No
Función PEN	No

Otros datos técnicos

Indicación de montaje	Carril/ Placa de montaje
Lados abiertos	cerrado
Tipo de montaje	enclavado
Versión a prueba de explosivos	RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional

Conexión brida-tornillo

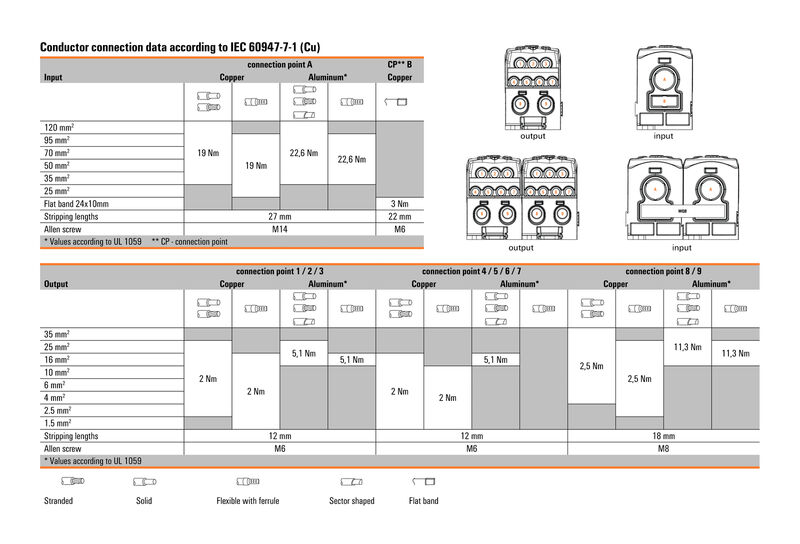

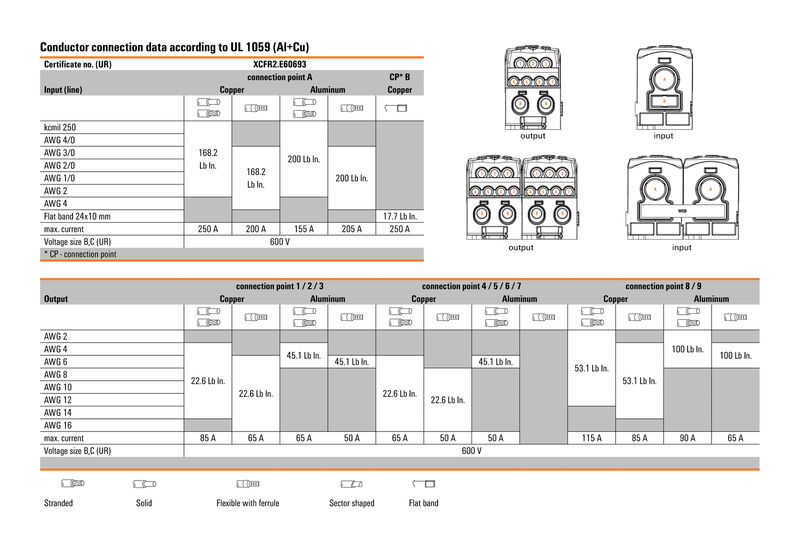

Conductor embornable (conexión nominal)

Dirección de conexión	lateral
Número de conexiones	10
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	95 mm²
Sección del conductor, semirrígido, máx.	120 mm²
Sección transversal de conductor, núcleo rígido, máx.	120 mm²
Tipo de conexión	Conexión brida-tornillo
Tipo de conexión 2	Conexión brida-tornillo

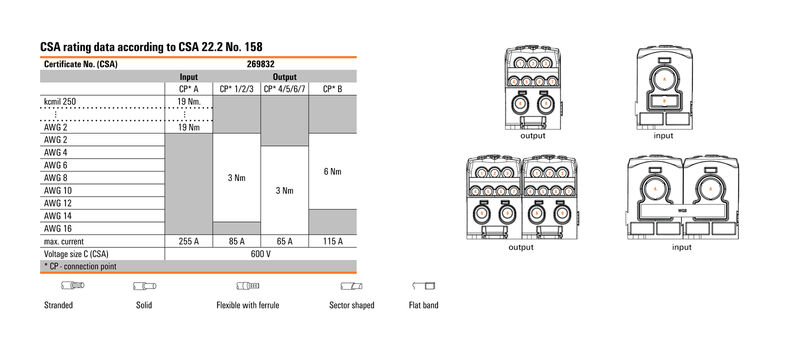

Datos nominales según CSA

Núm. de certificación (cCSAus)

70128467

Generalidades

Carril	Placa de montaje TS 35
Indicación de montaje	Carril/ Placa de montaje
Normas	IEC 60947-7-1 UL 1059
Número de polos	1

Datos nominales

Sección nominal	120 mm²
Tensión nominal	1.000 V
Tensión nominal AC	1.000 V
Tensión nominal DC	1.500 V
Intensidad nominal	400 A
Normas	IEC 60947-7-1 UL 1059

Datos nominales según UL

Núm. de certificación (cURus)

E60693

Indicación importante

Información de producto

El conector cumple la clase de inflamabilidad V-2 según UL94.

Descargas

Homologación/certificado/documento de conformidad	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_79203) [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105798) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_105800) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_105801) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178481) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253013) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66294)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2519480000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2519480000)
Documentación del usuario	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [DATA SHEET WPD 108](https://mdcop.weidmueller.com/mediadelivery/asset/900_89313) [NTI WDP 108](https://mdcop.weidmueller.com/mediadelivery/asset/900_105792) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Homologaciones

Homologaciones	![CCCEX](/picture/CCCEX.gif) ![CCSAUS](/picture/CCSAUS.gif) ![CE](/picture/CE.gif) ![CENEXATEX](/picture/CENEXATEX.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXCENEX](/picture/IECEXCENEX.gif) ![UKEX](/picture/UKEX.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E60693
